6-Achsen-Mcc-Baukarte (141061) - Hypertherm EDGE Pro HyPath Betriebsanleitung

4 – Wartung und Diagnose

6-Achsen-MCC-Baukarte (141061)

6-Achsen-MCC-Baukarte (141061)

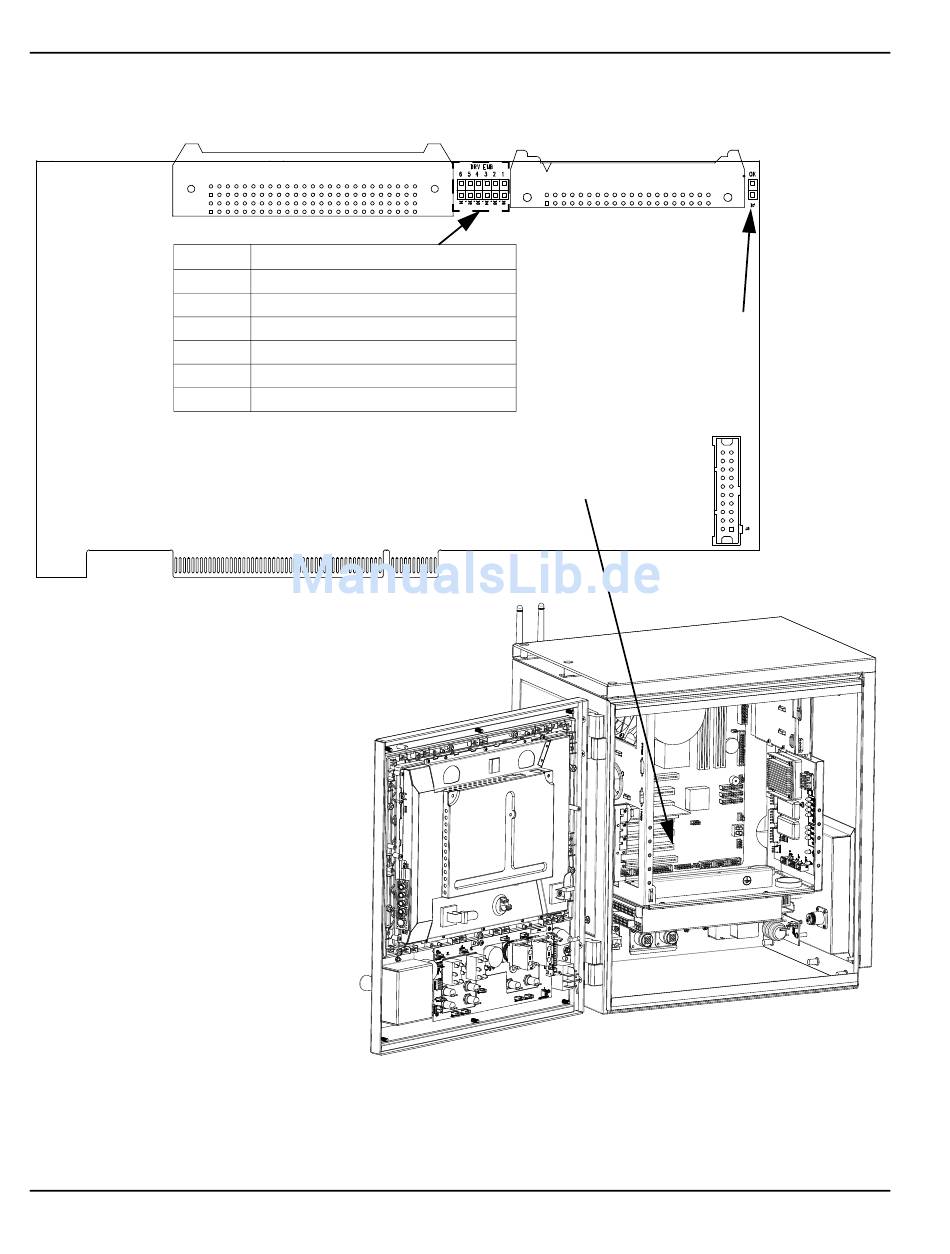

Abbildung 36 Anschlüsse der 6-Achsen-MCC-Baukarte und LEDs
J1
E/A 1 – 24
J3
E/A 25 bis 48
LED
D1
D2
D3
D4
D5
D6
100
Signal
Achse 6 aktiviert
Achse 5 aktiviert
Achse 4 aktiviert
Achse 3 aktiviert
Achse 2 aktiviert
Achse 1 aktiviert
In PCI-Steckplatz 5 auf der Hauptplatine installiert
J2 Achse 1 – 6
Watchdog aktiviert
LED EIN = aktiviert
EDGE Pro HyPath CNC Betriebsanleitung 807621
D7
