4 – Wartung und Diagnose
Utility-Baukarte und serielle Isolierplatte (141307)
Utility-Baukarte und serielle Isolierplatte (141307)

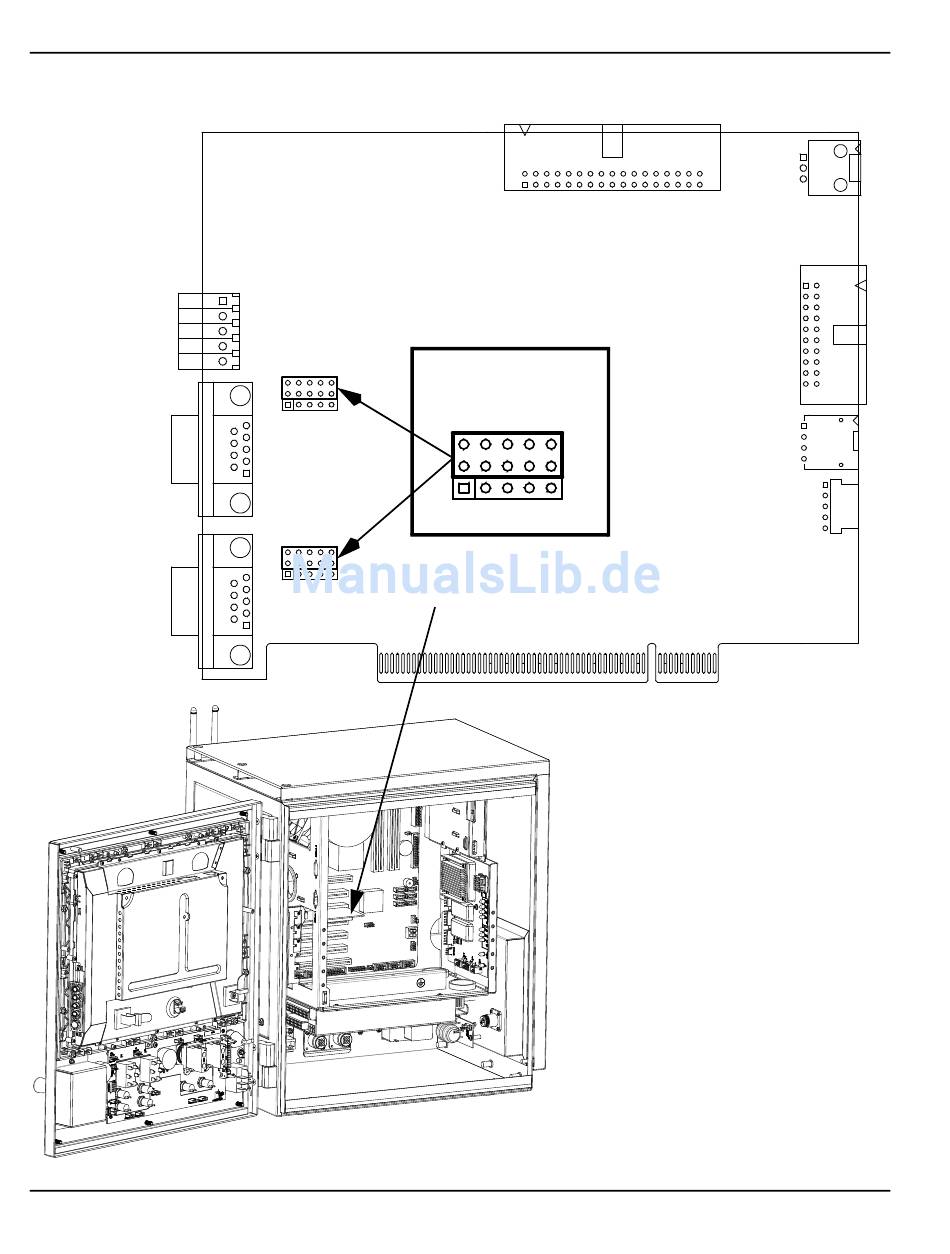

Abbildung 44 Utility-Baukarte und serielle Isolierplatte
J5 – Anschluss A,
Seriell 1
J8 – Anschluss B,
Seriell 2
118
J1 – Zu Bedienerkonsole
2 x 5 Drahtbrücken =
2 Anschlüsse
J4
J7
RS-422
J6 – Zu Hauptplatine Ein/Aus
und Stromverteiler-Baukarte
RS-232
Diese Baukarte ist auf der Hauptplatine in
PCI-Steckplatz 4 installiert für eine CNC ohne
eingebaute Brennerhöhensteuerung und in
PCI-Steckplatz 3 für eine CNC mit eingebauter
Brennerhöhensteuerung.
EDGE Pro HyPath CNC Betriebsanleitung 807621
