Analoge Baukarte (141125)

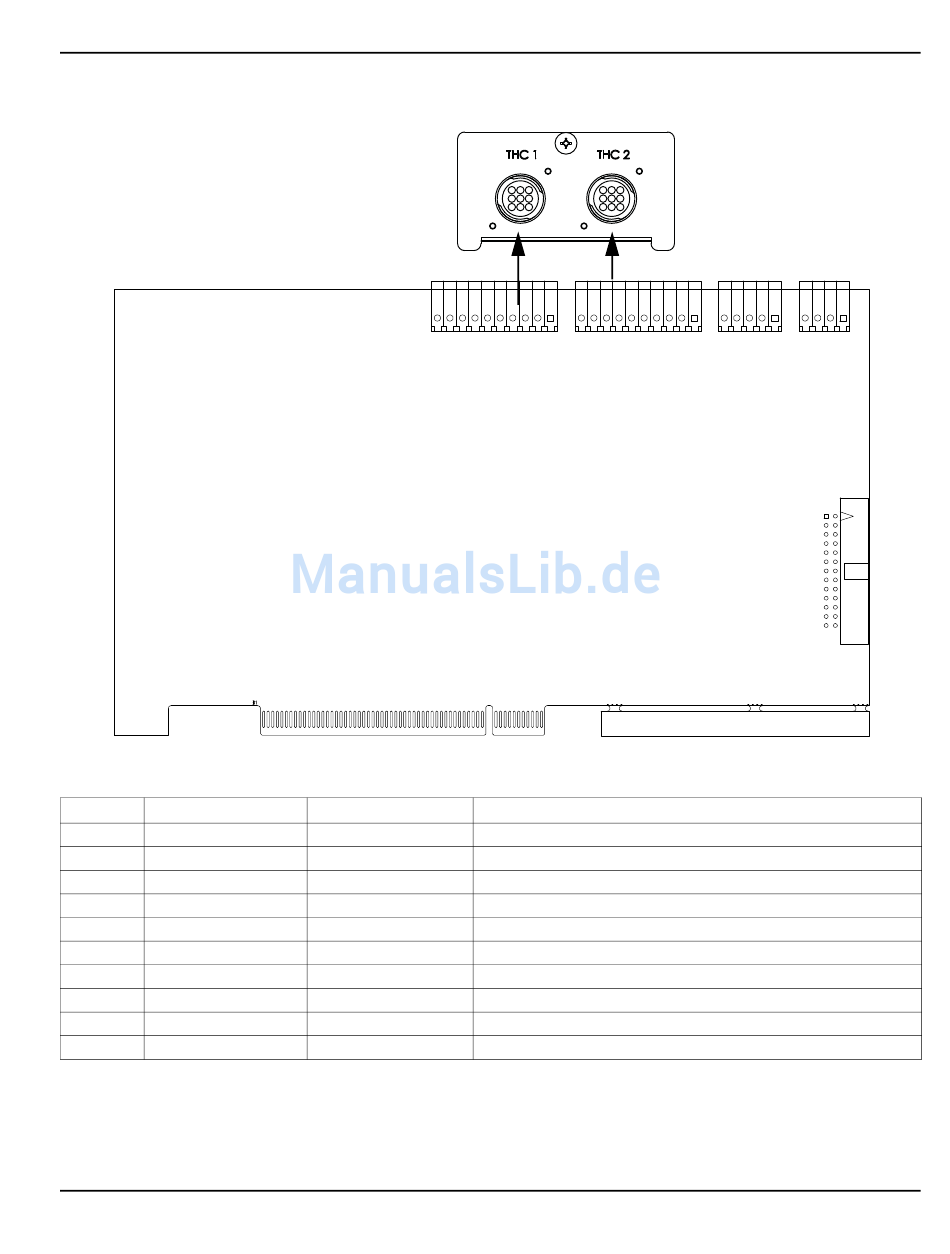

Abbildung 40 Analoge Baukarte
Tabelle 17 Kontaktbelegungen für J1 und J2
Stift-Nr. J1 – bis THC 1
1 Masse
2 Eingang 5+
3 Eingang 5–
4 Ausgang 1
5 Ausgang 1–
6 Analogeingang 1+
7 Analogeingang 1–
8 Ausgang 2+
9 Ausgang 2–
10 Abschirmung
EDGE Pro HyPath CNC Betriebsanleitung 807621
J1 THC 1
J2 – bis THC 2
Masse
Eingang 6+
Eingang 6–
Ausgang 3+
Ausgang 3–
Analogeingang 2+
Analogeingang 2–
Ausgang 4+
Ausgang 4–
Abschirmung
4 – Wartung und Diagnose
Analoge Baukarte (141125)
J2 THC 2
Signal
Masse
Düsenkontaktsensor+ (Relaiskontakt)
Düsenkontaktsensor– (Relaiskontakt)
Düsenkontaktaktivierung+ (Relaiskontakt)
Düsenkontaktaktivierung– (Relaiskontakt)
THC+
THC–
Zündung halten (Relaiskontakt)
Zündung halten (Relaiskontakt)
Abschirmung
