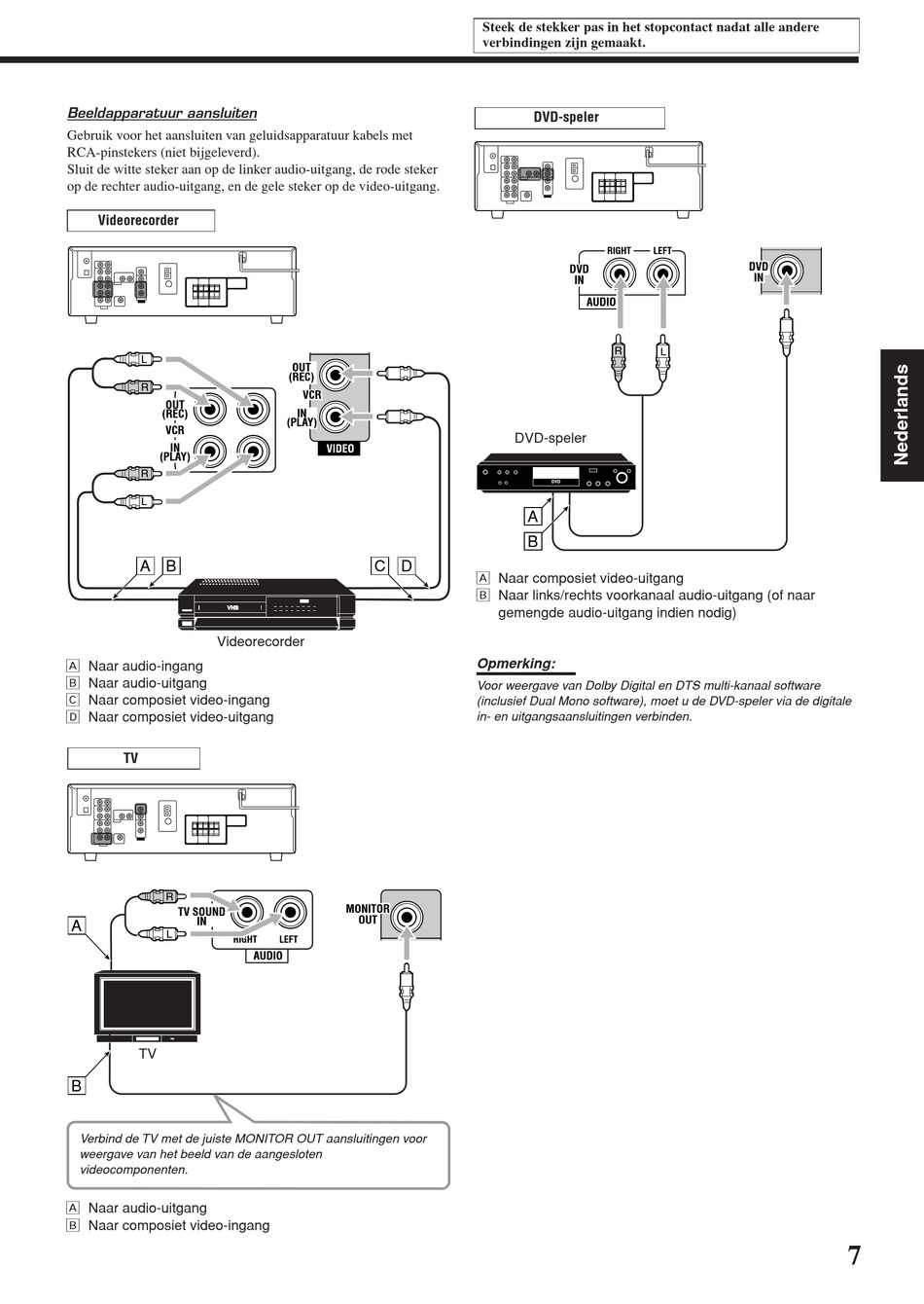

Beeldapparatuur aansluiten
Gebruik voor het aansluiten van geluidsapparatuur kabels met
RCA-pinstekers (niet bijgeleverd).
Sluit de witte steker aan op de linker audio-uitgang, de rode steker
op de rechter audio-uitgang, en de gele steker op de video-uitgang.
Videorecorder
L
R
OUT
(REC)
VCR
IN
(PLAY)
R
L
A B
Videorecorder
Å Naar audio-ingang
ı Naar audio-uitgang
Ç Naar composiet video-ingang
Î Naar composiet video-uitgang
TV
R
TV SOUND
IN
A
L
RIGHT
TV
B
Verbind de TV met de juiste MONITOR OUT aansluitingen voor
weergave van het beeld van de aangesloten
videocomponenten.
Å Naar audio-uitgang
ı Naar composiet video-ingang
OUT
(REC)
VCR
IN
(PLAY)
C D
MONITOR
OUT
LEFT
AUDIO
Steek de stekker pas in het stopcontact nadat alle andere
verbindingen zijn gemaakt.
DVD-speler
RIGHT
DVD
IN
AUDIO
R
DVD-speler
DVD
A
B
Å Naar composiet video-uitgang
ı Naar links/rechts voorkanaal audio-uitgang (of naar
gemengde audio-uitgang indien nodig)
Opmerking:
Voor weergave van Dolby Digital en DTS multi-kanaal software
(inclusief Dual Mono software), moet u de DVD-speler via de digitale
in- en uitgangsaansluitingen verbinden.
LEFT
DVD
IN
L
