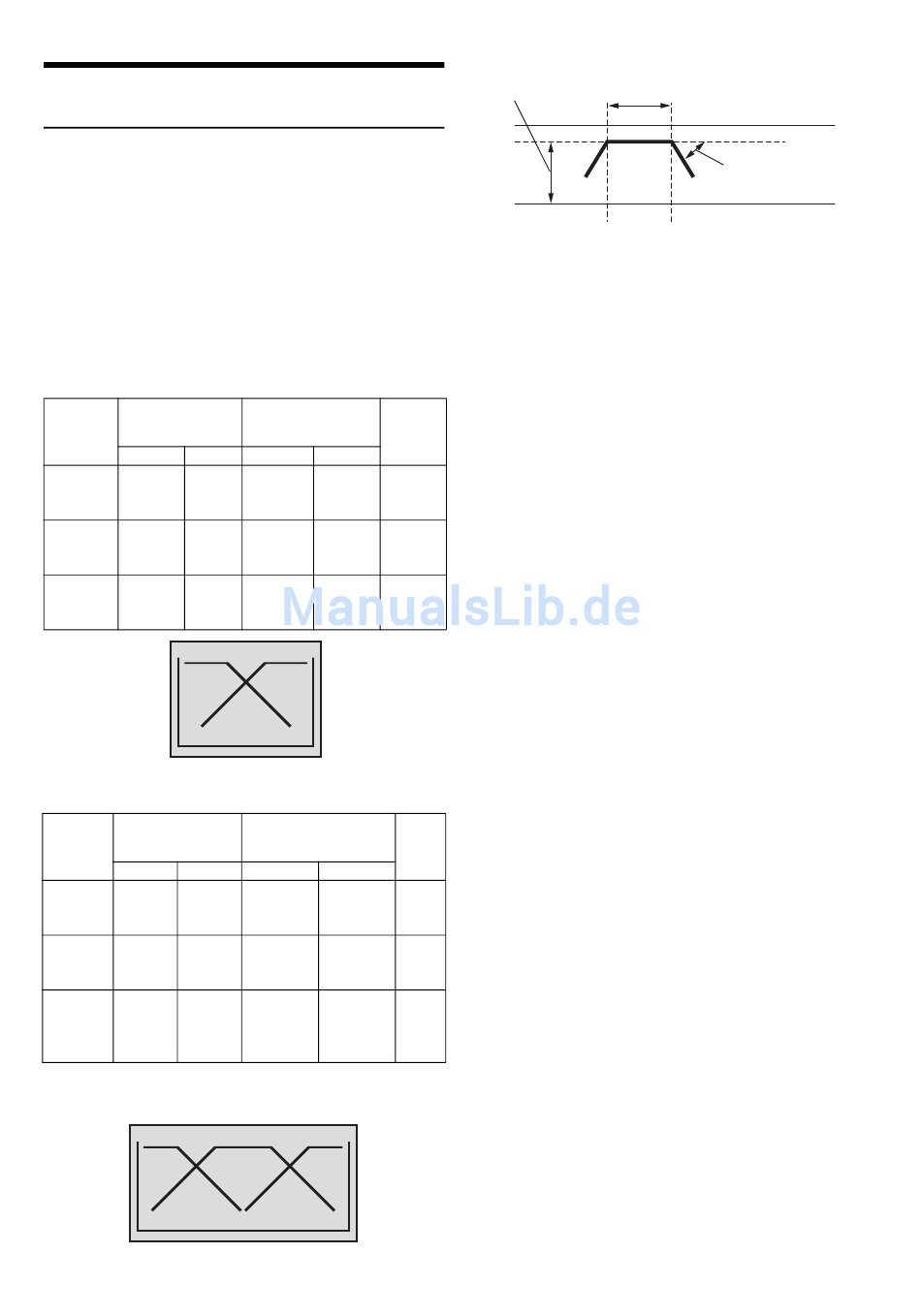

Erläuterungen zum Begriff Crossover
(Frequenzweiche)
Crossover (X-OVER):
Dieses Gerät verfügt über eine aktive Frequenzweiche. Die
Frequenzweiche versorgt die einzelnen Ausgänge mit Signalen, die
unterschiedliche Frequenzen abdecken. Jeder Kanal wird unabhängig
gesteuert. Auf diese Weise kann jedes Lautsprecherpaar mit genau den
Frequenzen angesteuert werden, für die es konzipiert wurde.
Die Frequenzweiche beeinflusst nicht nur das Hochpassfilter (HPF)
bzw. Tiefpassfilter (LPF) des jeweiligen Bands, sondern auch die
Flankensteilheit (Dämpfungsverlauf im Übergangsbereich).
Die Einstellungen sollten unter Berücksichtigung der
Wiedergabeeigenschaften der Lautsprecher durchgeführt werden.
Abhängig vom Lautsprechertyp ist eine passive Frequenzweiche unter
Umständen nicht erforderlich. Wenn Sie sich diesbezüglich im
Unklaren sind, lassen Sie sich von Ihrem Alpine-Händler beraten.
4.2-Kanal (FRONT/REAR/SUBW.)-Modus
Grenzfrequenz
(in Schritten zu 1/3
Oktave)
HPF LPF
20 Hz -
----
Tieftöner
200 Hz
20 Hz -
Hinterer
----
Hochtöner
200 Hz
20 Hz -
Vorderer
----
Hochtöner
200 Hz
Tief-Bereich Hoch-Bereich
(Entspricht nicht der tatsächlichen Anzeige)
2.2-Kanal (3WAY)-Modus
Grenzfrequenz
(in Schritten zu 1/3
Oktave)
HPF LPF
20 Hz -
----
Tieftöner
200 Hz
20 Hz - 20 Hz -
Mitteltöner
200 Hz 20 kHz
1 kHz -
20 kHz,
Hochtöner ----
(20 Hz ~
20 kHz)*
* Nur bei Auswahl von „User's" unter „Einstellung der
Frequenzgangsteilheit für die Hochtöner (TW Setup)" (Seite 30).
Tief-Bereich Mittel-Bereich Hoch-Bereich
(Entspricht nicht der tatsächlichen Anzeige)
34
-DE
Steilheit
Pegel
HPF LPF
FLAT, 6,
0 bis
---- 12, 18,
-12 dB
24 dB/Okt.
FLAT, 6,
0 bis
12, 18, ----
-12 dB
24 dB/Okt.
FLAT, 6,
0 bis
12, 18, ----
-12 dB
24 dB/Okt.
Steilheit
Pegel
HPF LPF
FLAT, 6,
0 bis
---- 12, 18,
-12 dB
24 dB/Okt.
FLAT, 6, FLAT, 6,
0 bis
12, 18, 12, 18,
-12 dB
24 dB/Okt. 24 dB/Okt.
FLAT*
0 bis
6, 12, 18, ----
-12 dB
24 dB/Okt.
Pegeleinstellung
Ausgabefrequenzbereich
(0 bis –12 dB)
20 Hz
HPF Grenz- LPF Grenz-
frequenz frequenz
• HPF (Hochpassfilter): Filtert tiefere Frequenzen weg und lässt
höhere Frequenzen durch.
• LPF (Tiefpassfilter): Filtert höhere Frequenzen weg und lässt tiefere
Frequenzen durch.
• Steilheit: Die Pegeländerung (in dB) über einen bestimmten
Frequenzabschnitt (1 Oktave).
• Je höher dieser Wert, um so steiler wird der Verlauf.
• Mit FLAT können das Hoch- und Tiefpassfilter zur Erzielung eines
linearen Verlaufs umgangen werden.
• Bei Verwendung eines Hochtöners darf für diesen das Hochpassfilter
(HPF) nicht deaktiviert und auch keine tiefe Frequenz eingestellt
werden, da der Lautsprecher durch zu tiefe Frequenzen beschädigt
werden kann.
• Die Übergangsfrequenz kann nicht höher als das HPF oder tiefer als
das LPF eingestellt werden.
• Die Einstellung sollte unter Berücksichtigung der für die
angeschlossenen Lautsprecher empfohlenen Übergangsfrequenz
erfolgen. Sehen Sie zunächst nach, welche Übergangsfrequenzen für
die einzelnen Lautsprecher geeignet sind. Die Einstellung auf einen
Bereich außerhalb des empfohlenen Frequenzumfangs kann
Lautsprecher beschädigen.
Die empfohlenen Übergangsfrequenzen von Alpine-Lautsprechern
sind in ihren Bedienungsanleitungen angeführt.
Wir haften nicht für Lautsprecherstörungen oder -schäden, die durch
eine ungeeignete Weicheneinstellung entstehen.
