Erläuterungen zur Laufzeitkorrektur
Die Raumaufteilung im Fahrzeug und die dadurch bedingte
Lautsprecheranordnung bewirkt eine unterschiedliche Entfernung
zwischen dem Hörer und den einzelnen Lautsprechern des Systems.
Diese Entfernungsunterschiede bewirken eine Verzerrung des
Klangbilds und eine Verfälschung des Klangs. Dies wird durch die
unterschiedlichen Zeitpunkte verursacht, zu denen der Schall von den
einzelnen Lautsprechern das linke und rechte Ohr des Hörers erreicht
Zum Korrigieren dieses Mangels können Sie bei diesem Gerät die
Signale der näher eingebauten Lautsprecher entsprechend verzögern.
Dadurch wird eine größere Entfernung zum jeweiligen Lautsprecher
simuliert. Der Hörer kann auf diese Weise exakt in die Mitte des
Klangfelds zwischen dem linken und rechten Lautsprecher gebracht
werden.
Die Einstellung kann für jeden Lautsprecher in Schritten von 3,4 cm
vorgenommen werden.

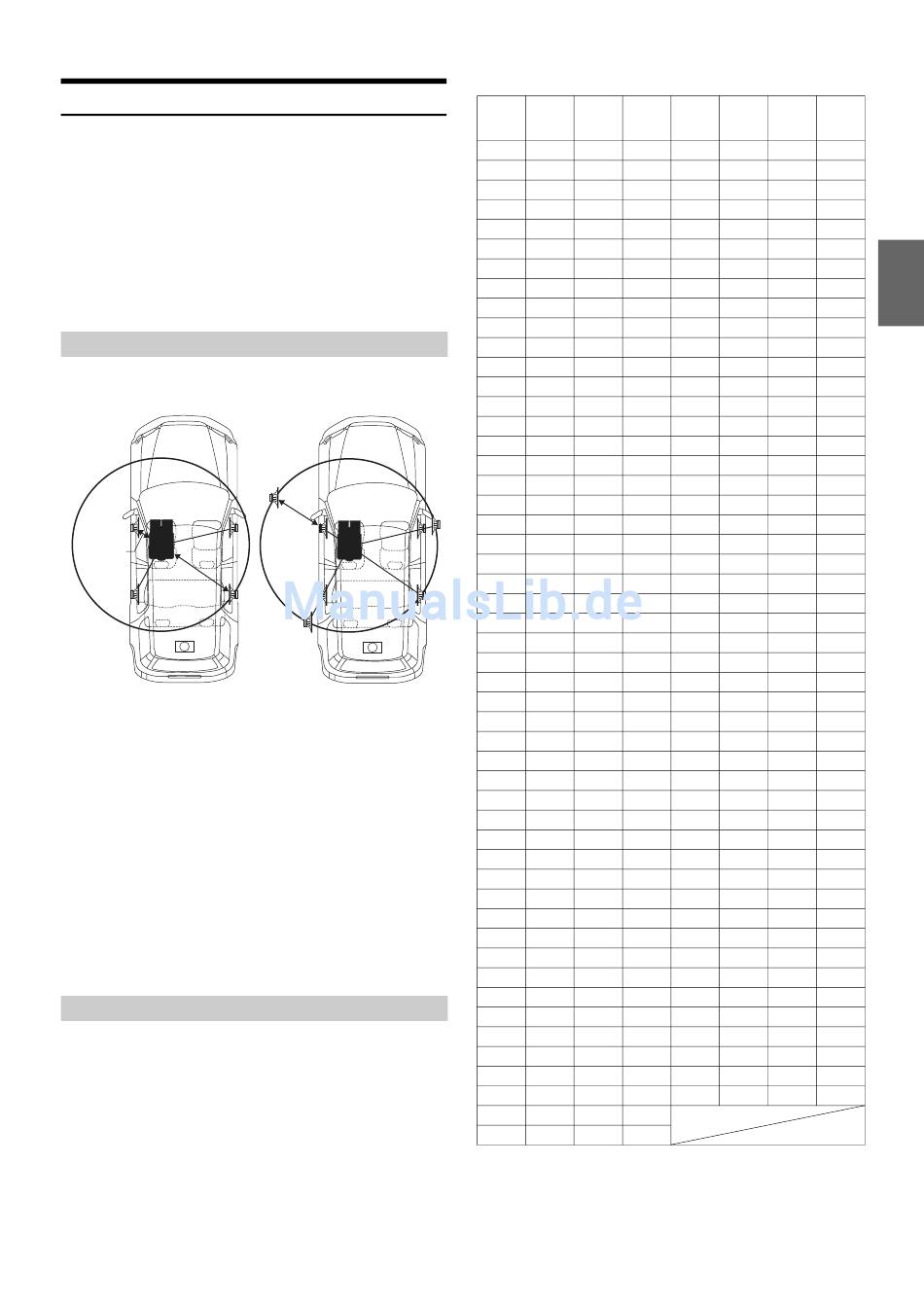

Beispiel 1: Einstellung auf den linken Vordersitz
Stellen Sie für den linken Frontlautsprecher einen hohen
Zeitkorrekturwert ein und für den rechten Hecklautsprecher Null oder
einen niedrigen Wert.
0,5m
2,25m
Der Klang ist nicht ausgewogen, weil die Entfernung zwischen der
Hörposition und den einzelnen Lautsprechern unterschiedlich ist.
Der Entfernungsunterschied beträgt im Falle des rechten
Hecklautsprechers ganze 1,75 m.
In diesem Beispiel berechnen wir den Korrekturwert für den linken
Frontlautsprecher gemäß dem obigen Schaubild.
Bedingungen:
Am weitesten entfernter Lautsprecher – Hörposition: 2,25 m
Linker Frontlautsprecher – Hörposition: 0,5 m
Berechnung: L = 2,25 m – 0,5 m = 1,75 m
*
Zeitkorrektur = 1,75 ÷ 343
1
*
Schallgeschwindigkeit: 343 m/s bei 20°C
In anderen Worten ausgedrückt: Durch den Korrekturwert 5,1 ms
wird eine größere Entfernung zum linken Frontlautsprecher simuliert,
die der des am weitesten entfernten Lautsprechers entspricht.
Die Laufzeitkorrektur beseitigt die Unterschiede hinsichtlich des
Zeitpunkts, zu dem der Schall die Hörposition erreicht.
Die Schallerzeugung des linken Frontlautsprechers wird um 5,1 ms
verzögert, damit sein Schall etwa zur gleichen Zeit wie der Schall der
anderen Lautsprecher an der Hörposition eintrifft.
Beispiel 2: Einstellung auf alle Sitze
In diesem Fall wird für jeden Lautsprecher ein annähernd gleicher
Laufzeitkorrekturwert eingestellt.
1
Nehmen Sie an der jeweiligen Hörposition (Fahrersitz
usw.) Platz und messen Sie die Entfernung (in Metern)
zwischen Ihrem Kopf und den einzelnen Lautsprechern.
2
Errechnen Sie die Differenz zwischen den
Entfernungskorrekturwerten des am weitesten entfernen
Lautsprechers und den anderen Lautsprechern.
L = (Entfernung zum am weitesten entfernten Lautsprecher)
– (Entfernung zu anderen Lautsprechern)
Die Ergebnisse sind die Zeitkorrekturwerte für die verschiedenen
Lautsprecher. Bei korrekter Einstellung erreichen die Schallwellen
aller Lautsprecher die Hörposition zur gleichen Zeit.
5,1ms
1
× 1.000 = 5,1 (ms)
Liste der Laufzeitkorrekturwerte
Verzögerungs-
Zeitverzögerung
Entfernung
Entfernung
Nummer
(ms)
(cm)
(Zoll)
0
0,0
0,0
0,0
1
0,1
3,4
1,3
2
0,2
6,8
2,7
3
0,3
10,2
4,0
4
0,4
13,6
5,4
5
0,5
17,0
6,7
6
0,6
20,4
8,0
7
0,7
23,8
9,4
8
0,8
27,2
10,7
9
0,9
30,6
12,1
10
1,0
34,0
13,4
11
1,1
37,4
14,7
12
1,2
40,8
16,1
13
1,3
44,2
17,4
14
1,4
47,6
18,8
15
1,5
51,0
20,1
16
1,6
54,4
21,4
17
1,7
57,8
22,8
18
1,8
61,2
24,1
19
1,9
64,6
25,5
20
2,0
68,0
26,8
21
2,1
71,4
28,1
22
2,2
74,8
29,5
23
2,3
78,2
30,8
24
2,4
81,6
32,2
25
2,5
85,0
33,5
26
2,6
88,4
34,8
27
2,7
91,8
36,2
28
2,8
95,2
37,5
29
2,9
98,6
38,9
30
3,0
102,0
40,2
31
3,1
105,4
41,5
32
3,2
108,8
42,9
33
3,3
112,2
44,2
34
3,4
115,6
45,6
35
3,5
119,0
46,9
36
3,6
122,4
48,2
37
3,7
125,8
49,6
38
3,8
129,2
50,9
39
3,9
132,6
52,3
40
4,0
136,0
53,6
41
4,1
139,4
54,9
42
4,2
142,8
56,3
43
4,3
146,2
57,6
44
4,4
149,6
59,0
45
4,5
153,0
60,3
46
4,6
156,4
61,6
47
4,7
159,8
63,0
48
4,8
163,2
64,3
49
4,9
166,6
65,7
50
5,0
170,0
67,0
Zeit-
Verzögerungs-
Entfernung
Entfernung
unterschied
Nummer
(cm)
(Zoll)
(ms)
51
5,1
173,4
68,3
52
5,2
176,8
69,7
53
5,3
180,2
71,0
54
5,4
183,6
72,4
55
5,5
187,0
73,7
56
5,6
190,4
75,0
57
5,7
193,8
76,4
58
5,8
197,2
77,7
59
5,9
200,6
79,1
60
6,0
204,0
80,4
61
6,1
207,4
81,7
62
6,2
210,8
83,1
63
6,3
214,2
84,4
64
6,4
217,6
85,8
65
6,5
221,0
87,1
66
6,6
224,4
88,4
67
6,7
227,8
89,8
68
6,8
231,2
91,1
69
6,9
234,6
92,5
70
7,0
238,0
93,8
71
7,1
241,4
95,1
72
7,2
244,8
96,5
73
7,3
248,2
97,8
74
7,4
251,6
99,2
75
7,5
255,0
100,5
76
7,6
258,4
101,8
77
7,7
261,8
103,2
78
7,8
265,2
104,5
79
7,9
268,6
105,9
80
8,0
272,0
107,2
81
8,1
275,4
108,5
82
8,2
278,8
109,9
83
8,3
282,2
111,2
84
8,4
285,6
112,6
85
8,5
289,0
113,9
86
8,6
292,4
115,2
87
8,7
295,8
116,6
88
8,8
299,2
117,9
89
8,9
302,6
119,3
90
9,0
306,0
120,6
91
9,1
309,4
121,9
92
9,2
312,8
123,3
93
9,3
316,2
124,6
94
9,4
319,6
126,0
95
9,5
323,0
127,3
96
9,6
326,4
128,6
97
9,7
329,8
130,0
98
9,8
333,2
131,3
99
9,9
336,6
132,7
33
