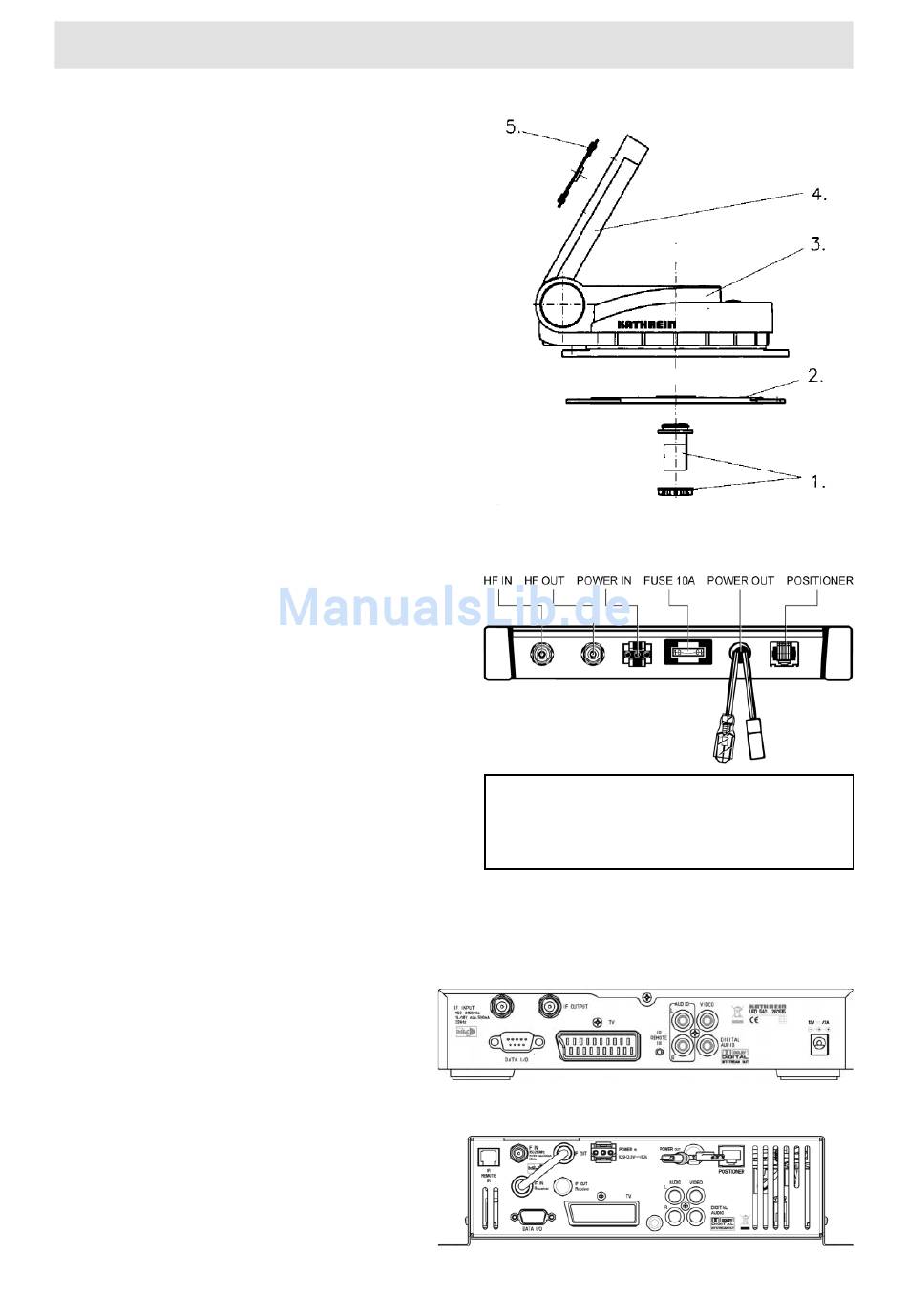

Ansichten und Anschlüsse

HDP 171

1. Dachdurchführung
Befestigungsmutter
2. Montageplatte
3. Dreheinheit
4. Antennentragarm
5. Befestigungsplatte

HDS 160

HF IN
F-Buchse
HDP 171
HF OUT
F-Buchse

UFD 540

POWER IN
Anschlussstecker
stromversorgung
FUSE 10A
Sicherung (10 A)
POWER
Anschlüsse für die Stromversor-
OUT
gung HDP 171 (HDP 171 nicht mit
separatem Netzteil versorgen!)
P O S I T I O -
Anschlussbuchse für das Steuer-
NER
kabel HDP 171
UFD 540
Erklärung der Anschlüsse siehe
Kapitel „Anschlussbeispiele" und
Betriebsanleitung UFD 540.

UFD 170

Erklärung der Anschlüsse siehe
Kapitel „Anschlussbeispiele" und
Betriebsanleitung UFD 170.
mit
zum
Anschluss
an
zum
Anschluss
an
für
Gesamt-
Die zwei im Lieferumfang der HDS 160 zusätz-
lich enthaltenen Adapterkabel, werden für die
Montage und Inbetriebnahme des HDP 171
nicht benötigt.
13
