Manuelle Korrektur - Kathrein HDP 171 Betriebshandbuch

Ausrichtung (Satelliten-Suche)

Manuelle Korrektur

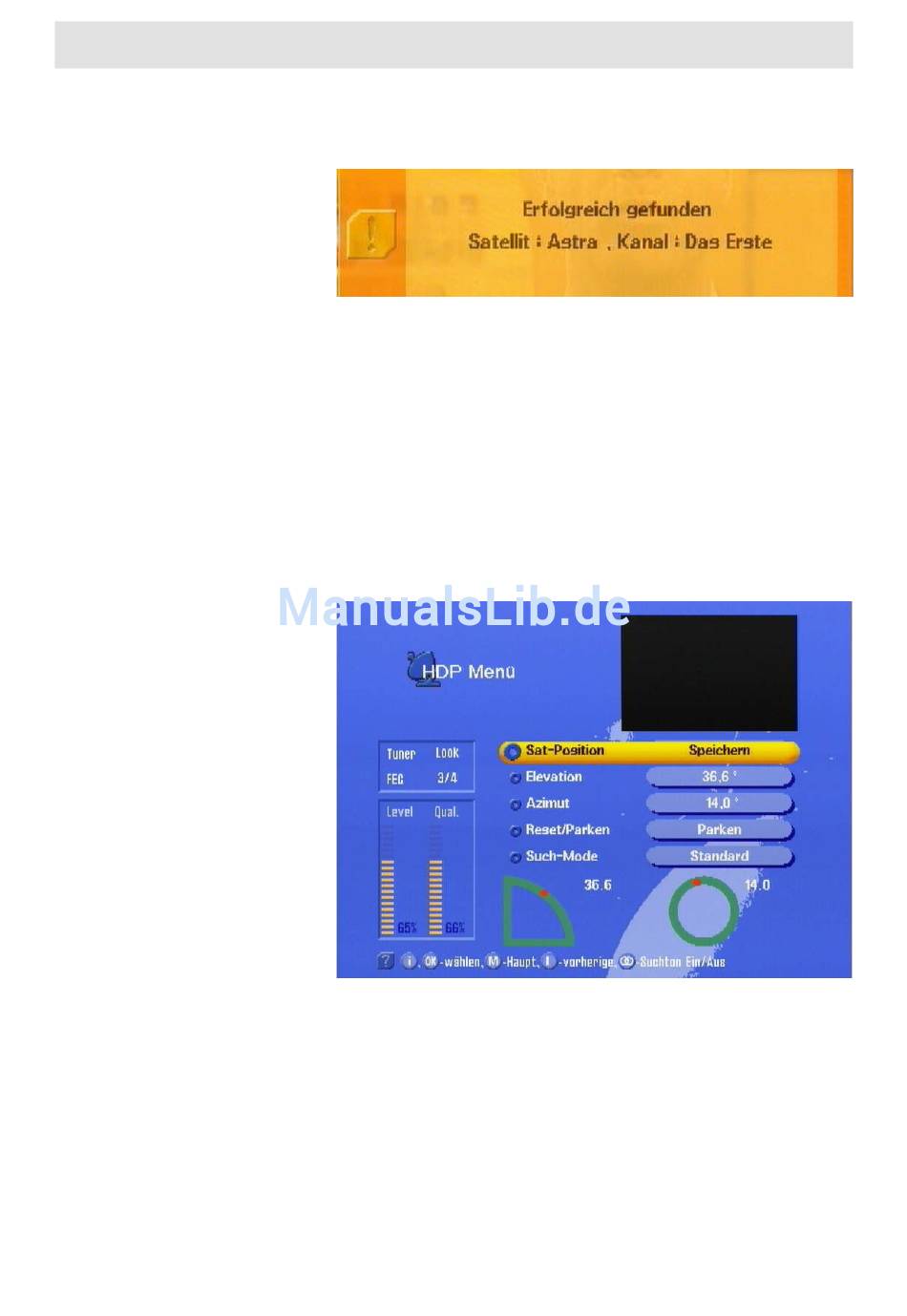

Nach erfolgreichem Feinabgleich erscheint für einige Sekunden die fol-
gende Meldung :
Die eingestellte Positon (der gefundene Satellit) wird gespeichert.
In den Randbereichen der Ausleuchtzonen eines Satelliten (z. B. nach
einem geringfügigen Standortwechsel) kann es vorkommen, dass Sie
die Einstellung korrigieren müssen (im Normalfall nicht notwendig).
Dafür gibt es die Möglichkeit, den Feinabgleich manuell zu korrigieren
Wechseln Sie mit der
-Tasten auf den Menüpunkt „HDP Antenneneinrichtung".

Drücken Sie die -Taste um in das HDP-Menü zu gelangen.
In den Positionen „Elevation" und „Azimut" können Sie die Neigung und
den horizontalen Winkel der Antenne korrigieren. Betätigen Sie hierfür

die - Tasten oder geben Sie mit den Zifferntasten einen Zahlenwert
ein und bestätigen Sie mit
Balken „Level" und „Qual." auf der linken Seite. Je höher die Balken
sind, desto stärker und qualitativ besser ist das empfangene Signal.
Gleichzeitig können Sie mit der
dessen Tonhöhe der Signalstärke entspricht. Die grafi sche Darstellung
im unteren Teil (grün mit rotem Punkt) gibt die relative Position der An-
tenne wieder.
Während die Dreheinheit die Antenne in die gewünschte Richtung be-
wegt, erscheint jeweils eine entsprechende Meldung für Elevation und
Azimut (Beispiel).

-Taste in das Hauptemenü und mit den

. Zur Kontrolle beobachten Sie bitte die

-Taste einen Suchton einschalten,
43
