Montage und Anschluss

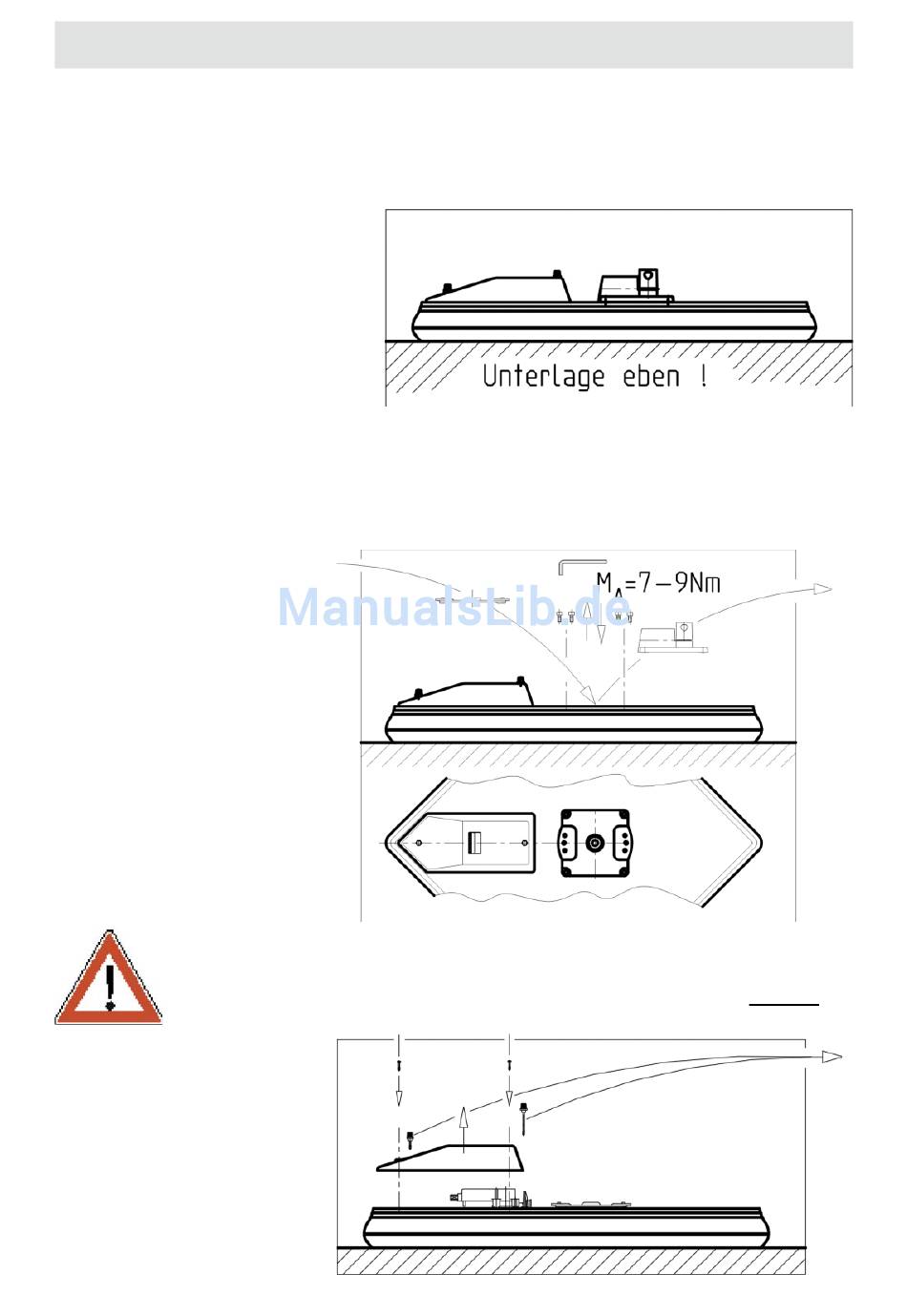

Abbildung: H
Abbildung: I
Abbildung: J
11. Flachantenne BAS 60 gemäß nachfolgender Beschreibung an die
Schwinge der Dreheinheit montieren.
11.1 Legen Sie die Antenne mit der Rückseite nach oben auf eine
ebene und saubere Fläche. Achten Sie darauf, dass die Front-
seite der Antenne nicht beschädigt wird (Abb. H)

11.2 Schrauben Sie den Flansch von der Antenne ab und ersetzen

Sie diesen durch die beiligende Befestigungsplatte (Abb. I)
Montieren Sie die Befestigungsplatte entsprechend der Abbil-
dung. Die vier Ecken der Befestigungsplatte müssen auf der An-
tenne aufl iegen (Schrauben-Anzugsdrehmoment: 7-9 Nm)
11.3 Schrauben Sie die LNB-Schutzhaube ab und drehen Sie die
Rändelschrauben heraus. Dafür sind die beiliegenden Flach-
kopfschrauben in die LNB-Schutzhaube zu drehen. Führen Sie
diesen Austausch unbedingt durch, da sonst eine Kollision zwi-
schen Antenne und Automatik-Positioner erfolgt (Abb. J)
