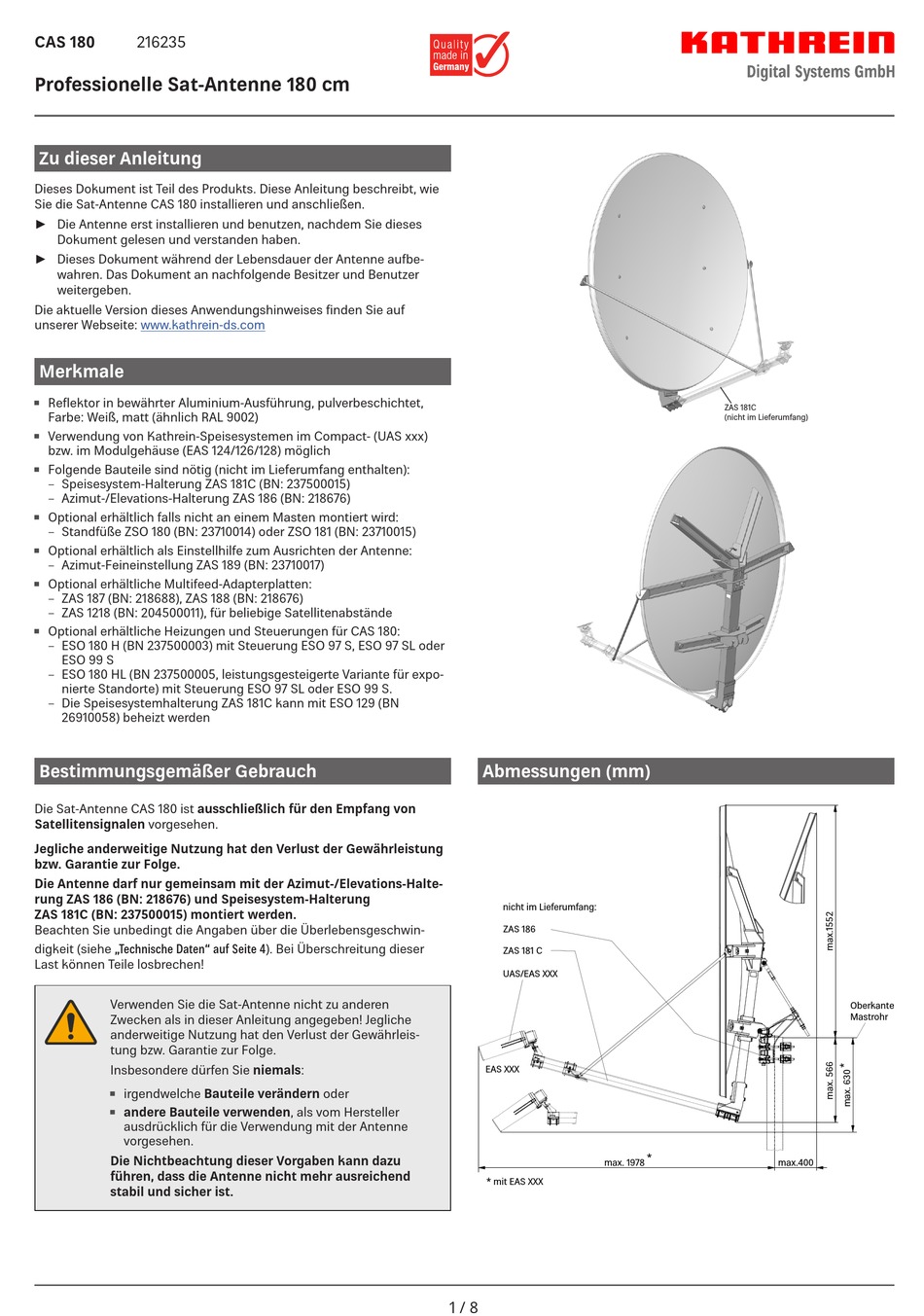

Kathrein CAS 180 Anleitung

CAS 180 216235
Professionelle Sat-Antenne 180 cm
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts. Diese Anleitung beschreibt, wie
Sie die Sat-Antenne CAS 180 installieren und anschließen.
► Die Antenne erst installieren und benutzen, nachdem Sie dieses
Dokument gelesen und verstanden haben.
► Dieses Dokument während der Lebensdauer der Antenne aufbe-
wahren. Das Dokument an nachfolgende Besitzer und Benutzer
weitergeben.
Die aktuelle Version dieses Anwendungshinweises finden Sie auf
unserer Webseite: www.kathrein-ds.com
Merkmale
• Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet,
Farbe: Weiß, matt (ähnlich RAL 9002)
• Verwendung von Kathrein-Speisesystemen im Compact- (UAS xxx)
bzw. im Modulgehäuse (EAS 124/126/128) möglich
• Folgende Bauteile sind nötig (nicht im Lieferumfang enthalten):
– Speisesystem-Halterung ZAS 181C (BN: 237500015)
– Azimut-/Elevations-Halterung ZAS 186 (BN: 218676)
• Optional erhältlich falls nicht an einem Masten montiert wird:
– Standfüße ZSO 180 (BN: 23710014) oder ZSO 181 (BN: 23710015)
• Optional erhältlich als Einstellhilfe zum Ausrichten der Antenne:
– Azimut-Feineinstellung ZAS 189 (BN: 23710017)
• Optional erhältliche Multifeed-Adapterplatten:
– ZAS 187 (BN: 218688), ZAS 188 (BN: 218676)
– ZAS 1218 (BN: 204500011), für beliebige Satellitenabstände
Optional erhältliche Heizungen und Steuerungen für CAS 180:
•
– ESO 180 H (BN 237500003) mit Steuerung ESO 97 S, ESO 97 SL oder
ESO 99 S
– ESO 180 HL (BN 237500005, leistungsgesteigerte Variante für expo-
nierte Standorte) mit Steuerung ESO 97 SL oder ESO 99 S.
– Die Speisesystemhalterung ZAS 181C kann mit ESO 129 (BN
26910058) beheizt werden
Bestimmungsgemäßer Gebrauch
Die Sat-Antenne CAS 180 ist ausschließlich für den Empfang von
Satellitensignalen vorgesehen.
Jegliche anderweitige Nutzung hat den Verlust der Gewährleistung
bzw. Garantie zur Folge.
Die Antenne darf nur gemeinsam mit der Azimut-/Elevations-Halte-
rung ZAS 186 (BN: 218676) und Speisesystem-Halterung
ZAS 181C (BN: 237500015) montiert werden.
Beachten Sie unbedingt die Angaben über die Überlebensgeschwin-
digkeit (siehe „Technische Daten" auf Seite 4). Bei Überschreitung dieser
Last können Teile losbrechen!
Verwenden Sie die Sat-Antenne nicht zu anderen
Zwecken als in dieser Anleitung angegeben! Jegliche
anderweitige Nutzung hat den Verlust der Gewährleis-
tung bzw. Garantie zur Folge.
Insbesondere dürfen Sie niemals:
• irgendwelche Bauteile verändern oder
• andere Bauteile verwenden, als vom Hersteller
ausdrücklich für die Verwendung mit der Antenne
vorgesehen.
Die Nichtbeachtung dieser Vorgaben kann dazu
führen, dass die Antenne nicht mehr ausreichend
stabil und sicher ist.
Abmessungen (mm)
nicht im Lieferumfang:
ZAS 186
ZAS 181 C
UAS/EAS XXX
EAS XXX
max. 1978
* mit EAS XXX
1 / 8
ZAS 181C
(nicht im Lieferumfang)
*
max.400
Oberkante
Mastrohr
