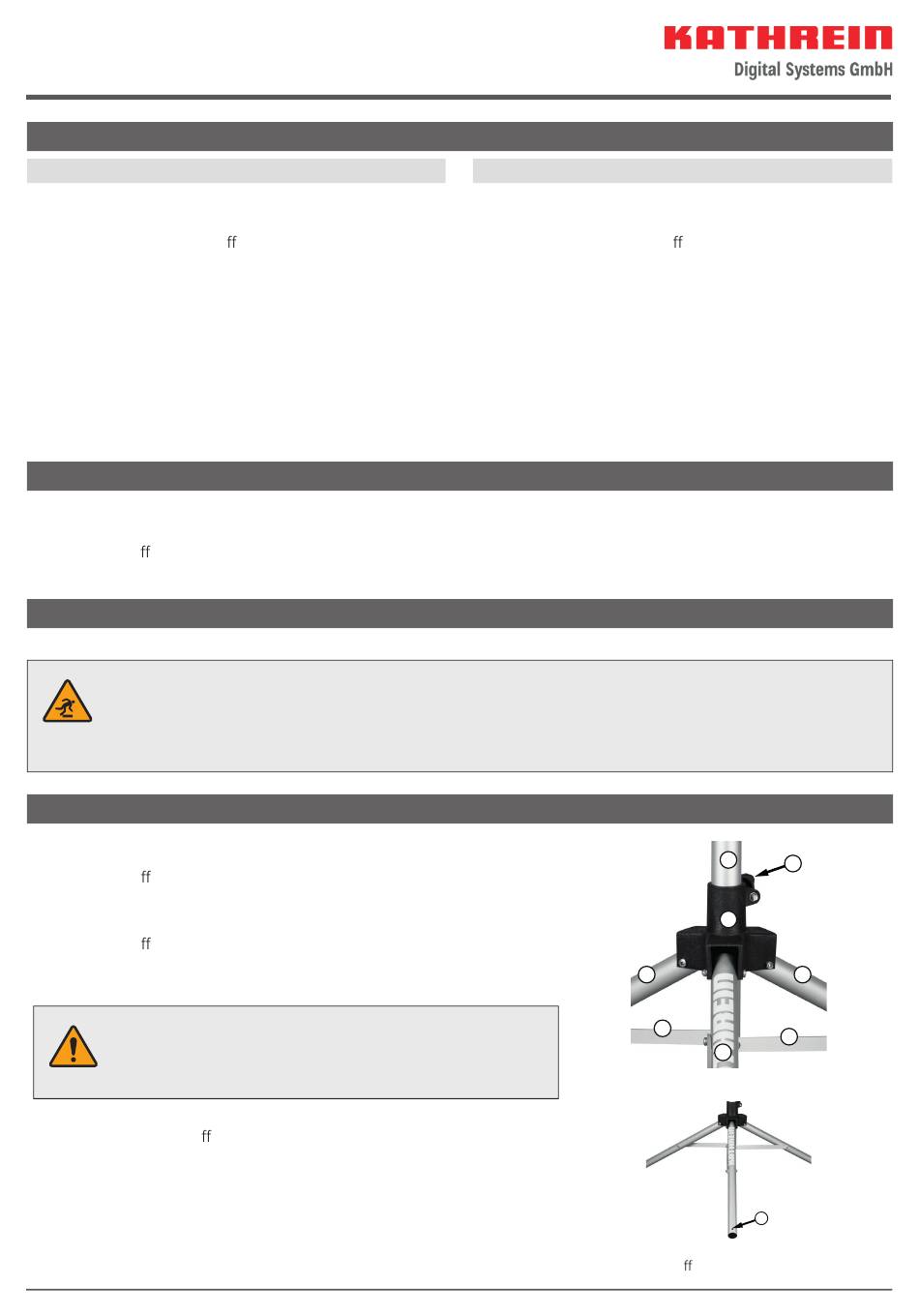

Lieferumfang
HDS 166
■
Flachantenne BAS 66 Skew mit Gebrauchsanleitung
Sat-Stativ mit 3 Heringen und Tragetasche
■
■
Adaptergelenk, Sterngri schrauben vormontiert
■
15 m Koaxialkabel mit vormontierten F-Steckern
■
Gebrauchsanleitung für HDS 166 / HDS 166 plus
■
Tragetasche für Antenne und Zubehör
Transport und Lagerung
► Das Gerät im zulässigen Temperaturbereich von –25 bis +55 °C transportieren und lagern.
Bei HDS 166 plus ist der zulässige Temperaturbereich von CAP-Konverter und UFZ 131 +5 bis +40 °C.
► Nach dem Ö nen der Originalverpackung können die beiliegenden Tragetaschen zum Aufbewahren und Transpor-
tieren verwendet werden.
Antennenstandort wählen
Für das Sat-Stativ einen Standort wählen, an dem die Antenne eine freie Sicht zum Satelliten hat.
Verletzungsgefahr durch das Sat-Stativ mit montierter Satellitenantenne und das Antennenkabel!
Vermeiden Sie Stolperfallen!
► Das Sat-Stativ so aufstellen und das Antennenkabel so verlegen, dass keine Personen darüber stolpern
können oder auf andere Weise behindert oder gefährdet werden.
Antennenset montieren
Sat-Stativ aufstellen (Sat-Stativ aufklappen, ausrichten und sichern)
1. Die Sterngri schraube (① in Abb. 1) lösen.
2. Die Beine ⑤ des Sat-Stativs aufklappen. Dazu den Gelenkkopf ②
nach unten drücken, bis die Streben ③ waagerecht stehen.
3. Die Sterngri schraube festziehen.
4. Das Sat-Stativ an den vorgesehenen Standort stellen.
5. Das Sat-Stativ so ausrichten, dass das Mastrohr ④ senkrecht steht.
Verletzungsgefahr durch Umkippen des Sat-Stativs bei
starkem Wind!
► Die Heringe ausreichend fest im Untergrund verankern.
6. Das Sat-Stativ mit den mitgelieferten Heringen sichern. Dazu die
Heringe durch die Ö nungen in den Stativbeinen (Ⓐ in Abb. 2) in den
Untergrund stecken.
HDS 166 plus
■
Flachantenne BAS 66 Skew mit Gebrauchsanleitung
■
Sat-Stativ mit 3 Heringen und Tragetasche
■
Adaptergelenk, Sterngri schrauben vormontiert
■
15 m Koaxialkabel mit vormontierten F-Steckern
■
Gebrauchsanleitung für HDS 166 / HDS 166 plus
■
Tragetasche für Antenne und Zubehör
■
Neigungsmesser HDZ 66 Skew
■
CAP-Konverter
■
12 V Anschlusskabel
■
Taster
■
WLAN-USB-Adapter UFZ 131
Abb. 2: Ö nungen in Stativbeinen
2 / 12
4
1
2
5
5
3
3
5
Abb. 1:
Mastrohr und Beine
A
