Kathrein HDP 171 Betriebshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
Dreheinheit
HDP 171

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kathrein HDP 171

Inhaltszusammenfassung für Kathrein HDP 171

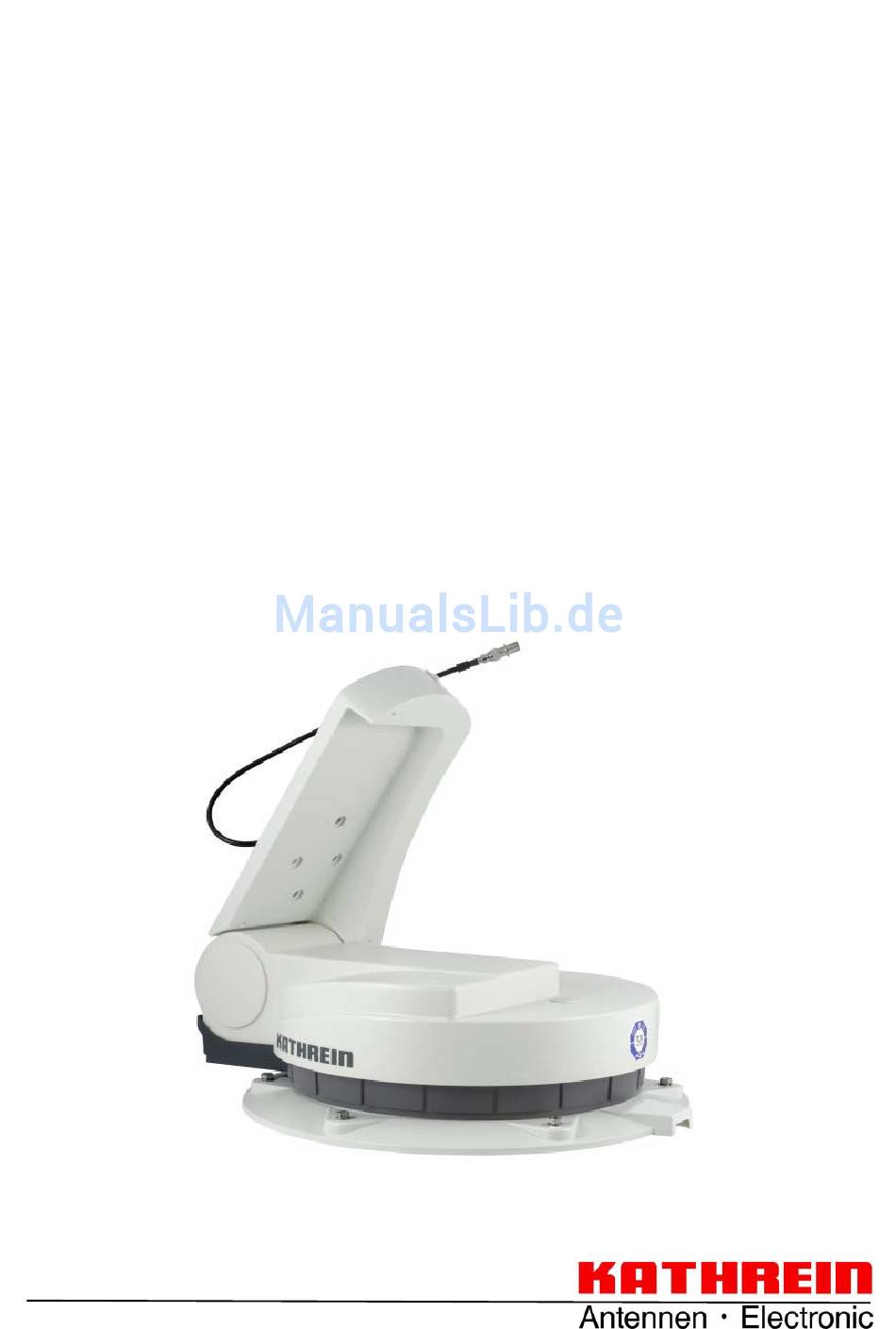

  • Seite 1 Betriebsanleitung Dreheinheit HDP 171...

  • Seite 2: Vorwort

    Trennen Sie Ihre Geräte, um Strom zu sparen, bei längeren Fernseh- pausen von der Stromversorgung (HDP 171 vorher in Parkposition fahren). Bei kürzeren Pausen können Sie die Geräte mit der Fernbe- dienung auf Stand-by schalten, sodass nur ein Minimum an Strom ver- braucht wird.

  • Seite 3: Fremdsprachige Betriebsanleitungen

    You can obtain an English version of our manuals from our representatives in your country (http://www.kathrein.de/include/kontakte_groups_eng.cfm?kontinent=1&gruppe=SAT) or download one from our homepage (http://www.kathrein.de/en/sat/products/englisch.htm). Vous pouvez obtenir un manuel d‘utilisation en français auprès de votre représentant Kathrein (http://www.kathrein.de/include/kontakte_groups_eng.cfm?kontinent=1&gruppe=SAT) ou la télécharger sur notre site Internet (http://www.kathrein.de/en/sat/products/franzoesisch.htm).

  • Seite 4: Inhaltsverzeichnis

    Überprüfung vor Antritt der Fahrt Sicherheitsmaßnahmen während der Inbetriebnahme Absenken der Antenne während der Fahrt Reinigung der Antenne Hinweise zur Montage und Inbetriebnahme des HDP 171 mit dem UFD 170 oder UFD 540 & HDS 160 Ansichten und Anschlüsse HDP 171...
  • Seite 5 Inhalt Ausrichtung (Satelliten-Suche) Manuelle Korrektur Reset/Parken Reset Parken Software-Download Dreheinheit Besondere Meldungen der Dreheinheit Meldungen zum Schutz des Systems Satellit verloren/Limit erreicht Technische Merkmale Konformitätserklärung...

  • Seite 6: Lieferumfang Und Zubehör-Empfehlung

    Steuergerät • Montageplatte • Dachdurchführung mit Dichtung • Dichtklebemasse Sikafl ex ® 291 (100-ml-Tube) • Betriebsanleitung Dreheinheit HDP 171 Zubehör-Empfehlung • Kathrein DVB-Satelliten-Kombi-Receiver UFD 170 Bestellnummer: 20210063 oder • Kathrein DVB-Satelliten-Caravan-Receiver UFD 540 & HDS 160 Bestellnummer: 260515 & 20410004...

  • Seite 7: Bestimmungsgemäßer Gebrauch

    Radio-Satelliten-Signale im Frequenzbereich von 10,70 bis 12,75 GHz; terrestrische Signale (z. B. DVB-T) können mit dieser Antenne nicht empfangen werden. Der Automatik-Positioner kann nur in Verbindung mit einem Kathrein- Kombi-Receiver UFD 170 oder dem Kathrein-Digital-Receiver UFD 540 und der Steuereinheit HDS 160 betrieben werden. In Verbindung mit diesen beiden Receivern ermöglicht die Dreheinheit das vollautoma-...

  • Seite 8: Sicherheitshinweise - Wichtige Hinweise

    Sicherheitshinweise - Wichtige Hinweise Sicherheit bei den Montagearbeiten Treffen Sie bei den Montagearbeiten an absturzgefährdeten Stellen Si- cherungsmaßnahmen, wie z. B. die Verwendung einer Arbeitsbühne. Stellen Sie sicher, dass das Fahrzeugdach für die Durchführung der Montagearbeiten eine ausreichende Festigkeit und Stabilität aufweist (Gefahr der Beschädigung oder des Durchbrechens).

  • Seite 9: Fachgerechte Montage Und Sicherheit

    Sicherheitshinweise - Wichtige Hinweise Fachgerechte Montage und Sicherheit Grundsätzliches Ein wesentlicher Sicherheitsfaktor ist die fachgerechte Ausführung der Montage- sowie der elektrischen Anschluss-Arbeiten und die vorge- schriebene Ausrichtung der Dreheinheit in Fahrtrichtung (Parkposition), siehe Montage und Anschluss. Beachten Sie genauestens die beschriebenen Montagebedingungen und -schritte.

  • Seite 10: Versorgungsspannung, Absicherung

    Sicherheitshinweise - Wichtige Hinweise Versorgungsspannung, Absicherung Betreiben Sie die Anlage an der Batterie (12 V) Ihres Fahrzeuges oder an einem geeigneten Netzteil. Dieses Netzteil muss eine stabile Aus- gangsspannung von 12 V, 11 A Dauerstrom und 15 A (300 ms) Spitzen- strom gewährleisten.

  • Seite 11: Sicherheitsmaßnahmen Während Der Inbetriebnahme

    Hinweise zur Montage und Inbetriebnahme des HDP 171 mit dem UFD 170 oder UFD 540 & HDS 160 1. Die Dreheinheit kann nur in Verbindung mit einem Kathrein-Cara- van-Digital-Kombi-Receiver UFD 170 oder mit einem Kathrein-Cara- van-Digital-Receiver UFD 540 mit Steuereinheit HDS 160 betrieben werden.
  • Seite 12 Satellit sollte darauf geachtet werden, dass das Fahrzeug nicht schwankt, da sonst der Download eventuell misslingt. 6 Zur Montage lässt sich der Automatik-Positioner HDP 171 in Ver- bindung mit dem UFD 170/UFD 540 im Manuell-Modus bedienen (siehe Kapitel „Montage und Anschluss“, „Montage der Flachantenne BAS 60“).

  • Seite 13: Ansichten Und Anschlüsse

    FUSE 10A Sicherung (10 A) POWER Anschlüsse für die Stromversor- gung HDP 171 (HDP 171 nicht mit separatem Netzteil versorgen!) Die zwei im Lieferumfang der HDS 160 zusätz- lich enthaltenen Adapterkabel, werden für die P O S I T I O - Anschlussbuchse für das Steuer-...

  • Seite 14: Montage Und Anschluss

    Unterseite der Dreheinheit heraus geführten Kabel nicht gequetscht werden. Wahl des Montageortes Die Kabellängen der Komponenten und Bauteile der HDP 171 erlauben Ihnen grundsätzlich die freie Wahl des Montageortes auf Ihrem Cara- van oder Wohnmobil. Dabei sollten Sie jedoch folgende Punkte beachten: •...
  • Seite 15 Montage und Anschluss Fahrzeuges, Probleme bei der Satellitensuche nicht auszuschließen sind. • Um eine sichere Verklebung zu gewährleisten, darf der Höhenunter- schied der Dachkrümmung nicht mehr als 1 cm auf einer Länge von 2 m betragen, da ansonsten der Spalt zwischen Dach und Montage- platte durch die Dichtklebemasse nicht mehr ausgeglichen werden kann.

  • Seite 16: Montageschritte

    Montageschritte Montage der Kabeldurchführung und der Montageplatte Hinweis: Sollten Sie bisher einen Kathrein-Sat-Gelenkmast HDM 140/141 oder einen anderen Mast mit einem Durchmesser von 34 mm verwendet haben, können Sie die bereits vorhandene Durchführungsbohrung im Dach weiter benutzen (sofern die Platzverhältnisse gegeben sind).
  • Seite 17 Montage und Anschluss • Bei sehr dünnem Dachhautmaterial und ungenügendem Halt im Iso- lationsmaterial sind Durchgangsbohrungen (Ø: 5,5 mm) ins Innere des Fahrzeuges notwendig und verzinkte M5-Linsenkopfschrauben mit ausreichender Länge zu verwenden. Achten Sie auf ein ausreichend festes Gegenlager, welches die Schraubenkräfte aufnehmen kann (große Unterlegscheibe oder komplette Versteifungsplatte).
  • Seite 18 Montage und Anschluss Abbildung: D • Beachten Sie vor Beginn der Klebearbeiten, dass die optimale Verar- beitungstemperatur der zu verklebenden Materialien und der Dicht- masse zwischen +15 °C und +25 °C liegt. Bereiten Sie alle notwen- digen Befestigungselemente und Werkzeuge vor. •...

  • Seite 19: Montage Der Dreheinheit

    Montage und Anschluss der Umgebungstemperatur und der Luftfeuchtigkeit abhängig ist. Die endgültige Festigkeit ist nach ca. fünf Tagen erreicht. Die Durchfüh- rung weiterer Montagearbeiten ist jedoch problemlos möglich, da die Montageplatte durch die angezogenen Schrauben gehalten wird. Montage der Dreheinheit Variante mit Kabeldurchführung unterhalb der Dreheinheit (Abb.
  • Seite 20 Montage und Anschluss Variante mit äußerer Kabeldurchführung (Abb. F) Abbildung: F *) Nicht im Lieferumfang ent- halten • Ordnen Sie die Kabel beim Aufsetzen der Dreheinheit auf die Mon- tageplatte im Kabelkanal. Achten Sie dabei darauf, dass die Kabel nicht überkreuz liegen und dass diese gestrafft sind, sodass sie nicht gequetscht werden können.

  • Seite 21: Kurzanleitung Zur Hdp 171- Und Bas 60-Montage

    Montage und Anschluss Kurzanleitung zur HDP 171- und BAS 60-Montage Die gezeigte Bildfolge gibt alle notwendigen Montageschritte wieder, die erforderlich sind, um den Automatik-Positioner HDP 171 mit der Flachantenne BAS 60 auf dem Fahrzeugdach zu montieren. Die übrigen ausführlichen Hinweise...
  • Seite 22 Montage und Anschluss Elektrische Anschlüsse vorneh- Koaxialkabel auf das LNB auf- men. Receiver UFD 170/UFD schrauben. Haube aufsetzen 540 anschließen. Anschluss-/ festschrauben. Rändel- Steuereinheit an die Batterie schrauben unbedingt durch bei- anklemmen. Automatik-Positio- liegende Schrauben ersetzen, ner gemäßt Punkt „Montage der sonst funktioniert die Anlage Flachantenne BAS 60“...

  • Seite 23: Montage Der Anschluss-/Steuereinheit

    Wenn Sie zukünftig die HDP 171 über den Kombi-Receiver UFD 170 steuern, dann fahren Sie mit dem Punkt „Montage UFD 170“ fort. Soll- ten Sie die HDP 171 mit der Steuereinheit HDS 160 und dem Caravan- Receiver UFD 540 steuern, dann fahren Sie mit dem Punkt „Montage HDS 160 und UFD 540“...
  • Seite 24 Montage und Anschluss • Schließen Sie das Koaxial-Kabel (von der Dreheinheit kommend) an die F-Buchse „IF IN“ an der UFD 170 Rückwand an. • Platzieren Sie den Infrarot-Sensor in der Nähe oder direkt am TV- Gerät und verlegen Sie das Kabel bis zum UFD 170. Schließen Sie den 6-poligen Westernstecker an der Rückseite an der mit „IR-REMOTE IN“...

  • Seite 25: Anschlussbeispiel Wohnmobil - 12-V-Batterie-Anschluss (Ufd 170)

    Montage und Anschluss Anschlussbeispiel Wohnmobil - 12-V-Batterie-Anschluss (UFD 170) Hinweis: Um eine Beschädigung der Elektronik des HTV 115 zu ver- meiden, muss sichergestellt sein, dass die Versorgungs- spannung im Bereich von 10,5 bis 14,5 V liegt. Sollte Ihr Ladegerät dies nicht gewährleisten, setzen Sie sich mit einem Fachmann des Kfz- Elektrik-Handwerks in Verbin-...

  • Seite 26: Anschlussbeispiel Caravan - 230-V-Anschluss (Ufd 170)

    Montage und Anschluss Anschlussbeispiel Caravan - 230-V-Anschluss (UFD 170)

  • Seite 27: Montage Hds 160 Und Ufd 540

    Montage und Anschluss Montage HDS 160 und UFD 540 Die Anschluss-/Steuereinheit (HDS 160) besitzt keine Bedienelemente und muss daher zum Betrieb der Dreheinheit nicht zugänglich sein. Sie besitzt an der Oberseite lediglich eine grüne LED als Betriebsanzeige. Die Ansteuerung der Dreheinheit erfolgt über den digitalen Satelliten- Receiver UFD 540.
  • Seite 28 Montage und Anschluss Verlegen der Kabel und Anschluss der Dreheinheit HDP 171 • Verlegen Sie das Steuerkabel (8-poliger Western-Stecker), das Ko- axial-Kabel und das Stromversorgungskabel (2-poliger Stecker) zur Anschluss-/Steuereinheit. Vermeiden Sie die Verlegung über scharfe Kanten und sichern Sie die Kabel vor möglichen Scheuerstellen.

  • Seite 29: Anschlussbeispiel Wohnmobil - 12-V-Batterie-Anschluss (Ufd 540 & Hds 160)

    Montage und Anschluss Anschlussbeispiel Wohnmobil - 12-V-Batterie-Anschluss (UFD 540 & HDS 160) • Für die Erstinbetriebnahme und für weiter gehende Informationen zu zusätzlichen Bedienfunktionen verweisen wir Sie auf die dem Recei- ver separat beiliegende Betriebsanleitung und den Bedienungsanlei- tungsteil dieser Betriebsanleitung. Hinweis: Um eine Beschädigung der Elektronik des HTV 115 zu ver-...

  • Seite 30: Anschlussbeispiel Caravan - 230-V-Anschluss (Ufd 540 & Hds 160)

    Montage und Anschluss Anschlussbeispiel Caravan - 230-V-Anschluss (UFD 540 & HDS 160)

  • Seite 31: Bas 60

    Montage und Anschluss BAS 60 Die Ausleuchtzone ist das Empfangsgebiet auf der Erde, welches der Satellit mit seinem Sendestrahl (Spot) abdeckt und in dem Satelliten- empfang möglich ist. Im Mittelpunkt dieses Spots ist die Senderleistung am größten – nach außen hin wird sie schwächer. Ihre Antenne werden Sie vorzugsweise auf die Position der ASTRA- Satelliten 19,2°...

  • Seite 32: Montage Der Flachantenne Bas 60

    Montage und Anschluss Montage der Flachantenne BAS 60 Zur Montage der Flachantenne BAS 60 auf die Dreheinheit müssen alle Komponenten (TV-Gerät, Receiver UFD170/UFD 540, Anschluss-/ Steuereinheit und Dreheinheit) ordnungsgemäß angeschlossen sein (siehe jeweiliges Anschlussbeispiel). Beachten Sie bei der Montage der Flachantenne auf die Drehein- heit, dass sich keine Personen, insbesondere keine Kinder, in un- mittelbarer Nähe der Dreheinheit befi...

  • Seite 33: Schrauben Sie Den Flansch Von Der Antenne Ab Und Ersetzen

    Montage und Anschluss 11. Flachantenne BAS 60 gemäß nachfolgender Beschreibung an die Schwinge der Dreheinheit montieren. 11.1 Legen Sie die Antenne mit der Rückseite nach oben auf eine ebene und saubere Fläche. Achten Sie darauf, dass die Front- seite der Antenne nicht beschädigt wird (Abb. H) Abbildung: H 11.2 Schrauben Sie den Flansch von der Antenne ab und ersetzen Sie diesen durch die beiligende Befestigungsplatte (Abb.
  • Seite 34 Montage und Anschluss Erklärung Polarisations-Einstellung Wird die BAS 60 auf der Dreheinheit mittig montiert, können Sie in die- ser Position auch noch Signale von Satelliten mit Abweichungen des Längengrades (des typischen Empfangsbereiches), von 15° bis 20° der Orbit-Position des Satelliten empfangen. Bei Abweichungen des bevor- zugten Empfangsbereich-Längengrades von mehr als 15°-20°...
  • Seite 35 Montage und Anschluss 11.4 Setzen Sie die Antenne in der gewünschten Position (+15°/mit- tig/-15°) auf den Tragarm. Drücken Sie dabei das Kabel mit der geschlitzten Hülse in die Kabelhalterung am Eingang der LNB- Schutzhaube (Abb. K) Abbildung: K 11.5 Schrauben Sie mit den zwei beiliegenden Innensechskant- Schrauben M6 die Antenne am Tragarm an (Anzugsdrehmoment: 6-7 Nm) (Abb.
  • Seite 36 Montage und Anschluss Ansicht nach Montage +15° Ansicht nach Montage Ansicht nach Montage -15° mittig (Standard) 12. Nach abgeschlossener Montage der Flachantenne verlassen Sie den Montageort. Schließen das Stromversorgungskabel wieder an die Anschluss-/Steuereinheit/UFD 170 (POWER in) an, der Steck- verbinder muss dabei hörbar einrasten 13.

  • Seite 37: Demontage Im Servicefall

    UFD 170 sollte zuerst die Dreheinheit in Parkposition gefahren werden. Anschrift der Servicestelle Electronic Service Chiemgau GmbH Bahnhofstraße 108 83224 Grassau Telefon: (0 86 41) 95 45-0 Telefax: (0 86 41) 95 45-35 und -36 Internet: http://www.esc-kathrein.de E-Mail: service@esc-kathrein.de...

  • Seite 38: Technische Daten

    Technische Daten Abmessungen (in mm)

  • Seite 39: Elektrische Daten

    Technische Daten Elektrische Daten Versorgungsspannung 10,9…13,8 V Zündsignal 12…24 V Strom Stand-by 20 mA Strom MOTOR EIN 5...8 A Anfahrstrom kurzzeitig 12 A Drehbereich Azimut 0…370° Drehbereich Elevation 10…90° Suchzeit erster Satellit (typ.) 10…120 s Suchzeit weitere Satelliten (typ.) 2…30 s Anfahrzeit LSM 2…15 s...

  • Seite 40: Datenblatt Sikaflex -291

    ® Datenblatt Sikafl ex -291...

  • Seite 41: Technisches Merkblatt Sikaflex

    ® Technisches Merkblatt Sikafl ex -291...

  • Seite 42: Ausrichtung (Satelliten-Suche)

    Ausrichtung (Satelliten-Suche) Die Ausrichtung der Antenne erfolgt automatisch. Nach jedem Ein- schalten des UFD 170/540 fährt die Dreheinheit automatisch den zuletzt empfangenen Kanal und die dazu gehörige Satellitenposition (z. B. ARD/ASTRA) an. Dies funktioniert, da jeder Satellit sein eigenes Identifi kations-Signal ausstrahlt, welches automatisch durch den UFD 170/540 erkannt wird.

  • Seite 43: Manuelle Korrektur

    Ausrichtung (Satelliten-Suche) Nach erfolgreichem Feinabgleich erscheint für einige Sekunden die fol- gende Meldung : Die eingestellte Positon (der gefundene Satellit) wird gespeichert. Manuelle Korrektur In den Randbereichen der Ausleuchtzonen eines Satelliten (z. B. nach einem geringfügigen Standortwechsel) kann es vorkommen, dass Sie die Einstellung korrigieren müssen (im Normalfall nicht notwendig).
  • Seite 44 Ausrichtung (Satelliten-Suche) Erst wenn Sie die Sat-Position im „HDP-Menü“ gespeichert haben, werden die neuen Koordinaten dem Satelliten zugeordnet! Nach erfolgreicher Korrektur wechseln Sie mit den -Taste auf die Position „Speichern“ und bestätigen mit Sie können das Menü mit der -Taste wieder verlassen.

  • Seite 45: Reset/Parken

    Reset/Parken Reset Wechseln Sie mit der -Taste in das Hauptmenü und mit den -Tasten auf den Menüpunkt „HDP Antenneneinrichtung“. Jetzt drücken Sie die -Taste, um in das HDP-Menü zu gelangen. Gehen Sie mit den -Tasten auf den Unterpunkt „Reset/ Parken“ und wechseln die Auswahl mit den -Tasten auf „Reset“.

  • Seite 46: Parken

    Reset/Parken Parken Sie haben drei Möglichkeiten, die Antenne zu „Parken“: 1. Die Antenne kann durch zweimaliges Drücken der -Taste in die Parkposition gefahren werden. 2. Wechseln Sie mit der -Taste in das Hauptemenü und mit den -Tasten auf den Menüpunkt „HDP Antenneneinrichtung“. gelangen Sie in das HDP-Menü...

  • Seite 47: Software-Download Dreheinheit

    Software-Download Dreheinheit Sofern eine neue Software für die Dreheinheit zur Verfügung steht, können Sie diese vom ASTRA-System herunterladen. Wechseln Sie mit der -Taste in das Hauptmenü und mit den -Tasten auf „Installationsmenü“. Wählen Sie mit den -Tasten den Unterpunkt „Softwaredownload“ und nehmen Sie die Auswahl „HDP 170“...
  • Seite 48 Software-Download Dreheinheit Schalten Sie die Anlage während des Downloads nicht ab! Sie erhalten als nächste Meldung „HDP Program Sending“. Dabei wird die Software im UFD 170 auf die Steuereinheit überspielt bzw. vom UFD 540 auf die HDS 160. Aus Sicherheitsgründen werden zwei Software-Versionen gespeichert, damit beim Ausfall einer Version oder einem Download-Fehler noch eine weitere Software-Version für den Betrieb der Dreheinheit zur Ver- fügung steht.

  • Seite 49: Besondere Meldungen Der Dreheinheit

    Besondere Meldungen der Dreheinheit Meldungen zum Schutz des Systems Zum Schutz Ihres Empfangssystems und des Bordnetzes werden fol- gende Fehlermeldungen auf dem Bildschirm eingeblendet: Wenn diese Meldung erscheint, sehen Sie bitte an der Dreheinheit und der Antenne nach, ob das System durch einen Gegenstand (z. B. Ast) blockiert wird oder evtl.
  • Seite 50 Besondere Meldungen der Dreheinheit Hinweis: Sollte diese Einblendung nicht automatisch erscheinen, können Sie diese auch mit der -Taste manuell aufrufen. Mit der -Taste starten Sie den Suchlauf erneut. Sollte die Suche erneut erfolglos sein, z. B. durch sehr schlechtes Wet- ter oder weil Sie sich in einem Randgebiet befi...

  • Seite 51: Technische Merkmale

    Technische Merkmale • Vollautomatisches Ausrichten der Flachantenne BAS 60 auf den ge- wünschten Satelliten • Bestimmung des Satelliten über das gewählte Programm • Identifi zierung der Satelliten über eine interne NID-Auswertung im Receiver • Suchzeit: 20…120 Sekunden • LSM (Last Satellite Memory) für verkürzte Suchzeit nach dem Ein- schalten des Receivers •...
