Montage und Anschluss
Montageschritte
Montage der Kabeldurchführung und der Montageplatte
Hinweis:
Abbildung: A
Abbildung: B
Hinweis:
16
Sollten Sie bisher einen Kathrein-Sat-Gelenkmast HDM 140/141 oder
einen anderen Mast mit einem Durchmesser von 34 mm verwendet
haben, können Sie die bereits vorhandene Durchführungsbohrung im
Dach weiter benutzen (sofern die Platzverhältnisse gegeben sind).

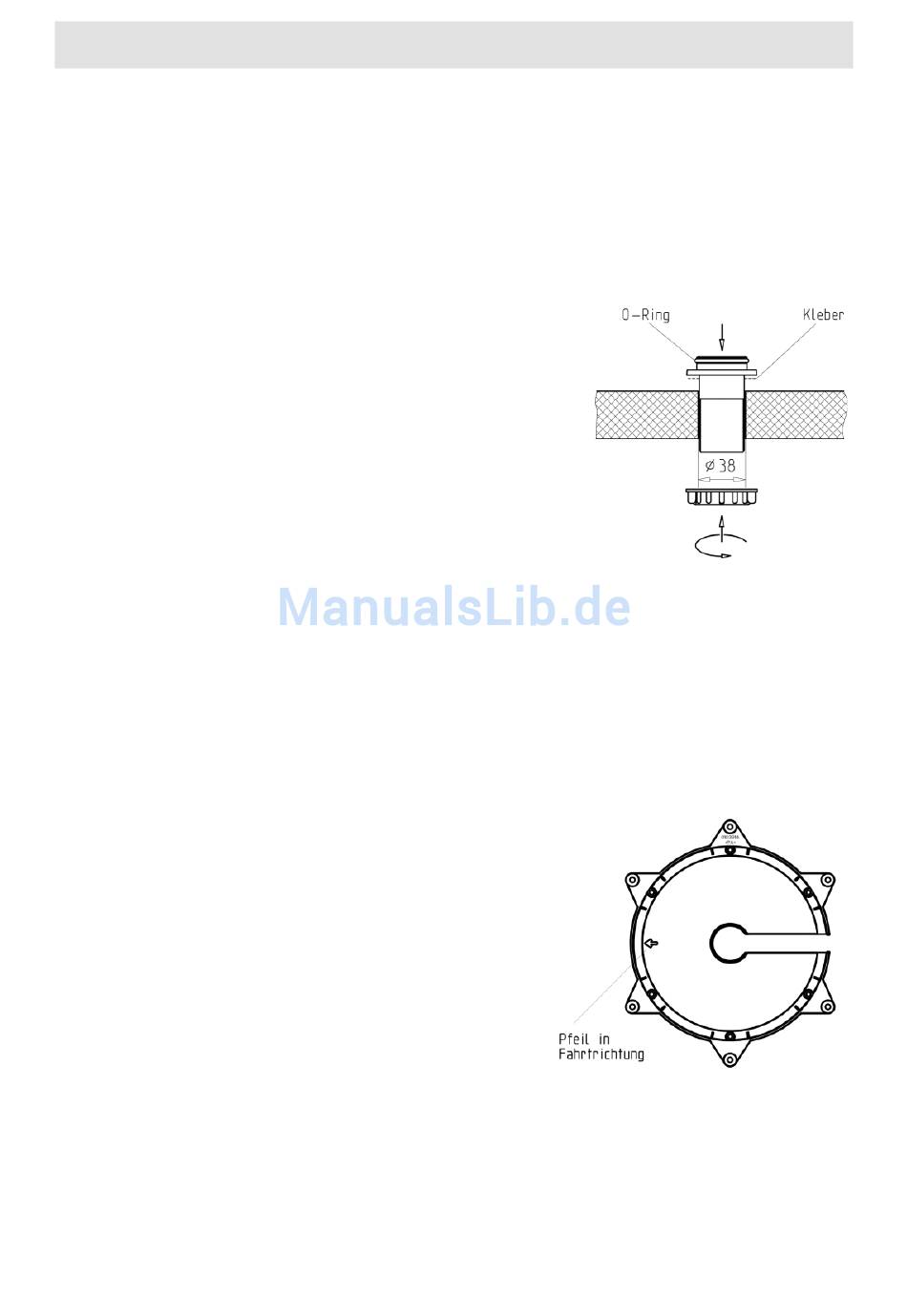

• Bohren Sie im Zentrum der vorgesehenen Position der Drehein-
heit die Öffnung für die Kabeldurchführung mit einem Kreisbohrer
(Ø: 38 mm). Entgraten Sie die Bohrung mit einer Rundfeile oder
Schleifpapier.
• Setzen Sie die Dachdurchführung provisorisch in das Bohrloch ein
(Abb. A).
• Platzieren Sie die Montageplatte so auf dem Fahrzeugdach, dass
das Mittelloch zentrisch zur Kabeldurchführung liegt. Dabei muss
das Pfeilsymbol oben sichtbar sein und in Vorwärtsfahrtrichtung
des Fahrzeuges weisen (Abb. B).
• Markieren Sie die Positionen der sechs kreisförmig angeordneten
Befestigungslöcher auf dem Fahrzeugdach.
Die Größe der Bohrungen und die Wahl der zu verwendenden Befes-
tigungsschrauben (diese sind nicht im Lieferumfang enthalten) sind
von der Art und Dicke der Dachaufbau-Materialien abhängig. Bei aus-
reichender Festigkeit der Dachschale (Kunststoffdächer) empfi ehlt es
sich, zur Sicherung der aufzuklebenden Montageplatte grundsätzlich
Linsenkopfschrauben, Unterlegscheiben und selbstsichernde Muttern
zu verwenden.
