- Seite 1 CAP 750 GPS Original-Gebrauchsanleitung HDP 750 GPS Deutsch CAP 750 GPS HDP 750 GPS Nur bei CAP 750 GPS Info zur Parkposition siehe „Parkposition der Dreheinheit während der Fahrt“ auf Seite 10...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemein Lieferumfang Bestimmungsgemäßer Gebrauch Sicherheitshinweise und allgemeine Hinweise Montage und Anschluss Dreheinheit montieren und anschließen 5.1.1 Erforderliche Werkzeuge und Hilfsmittel (nicht im Lieferumfang) 5.1.2 Auspacken und Vorbereiten 5.1.3 Montageort wählen 5.1.4 Kabeldurchführung und Montageplatte montieren 5.1.5 Möglichkeiten der Dreheinheitmontage 5.1.6 Dreheinheit montieren 5.1.7... - Seite 3 12.1 CAP-Konverter V2 installieren 12.2 Standortwechsel 12.3 Dreheinheit über den externen Taster steuern 12.3.1 Dreheinheit aus der Parkposition fahren 12.3.2 Dreheinheit in die Parkposition fahren 12.3.3 Reset durchführen 12.4 Software- und Programmlistenaktualisierung durchführen 12.4.1 Programmlistenaktualisierung durchführen 12.4.2 Software-Aktualisierung durchführen 12.5 LED-Statusanzeige am CAP-Konverter V2/externen Taster 12.6 Mögliche Fehlfunktionen...
-
Seite 4: Allgemein
Dear Customer, You can obtain an English version of our mounting instructions from our representatives in your country or download one from our web site https://www.kathrein-ds.com https://www.kathrein-ds.com/en/products/ Firmenanschrift KATHREIN Digital Systems GmbH Anton-Kathrein-Straße 1 – 3 83022 Rosenheim 4 von 48... -
Seite 5: Lieferumfang

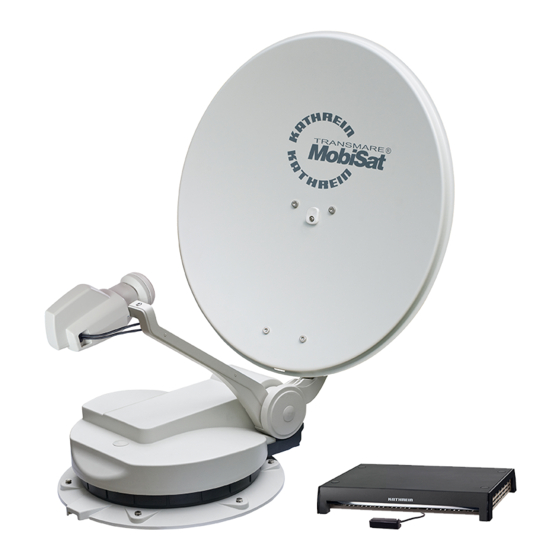

③ ① Parabolspiegel 60 cm ② Twin-LNB ③ Dreheinheit mit integrierter Steuerung ④ CAP-Konverter V2 Das MobiSet 3 CAP 750 GPS besteht aus: ③ ① ② ● Dreheinheit komplett mit Steuerelektronik, vormontiertem Parabolrefl ektor und Twin-LNB ● Montageplatte ● Kompletter Kabelsatz: 1 x Master-Koaxialkabel... -
Seite 6: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Die Anlage dient zum Empfang von digitalen TV- und Radio-Programmen über Satellit. Der Auto matik-Positioner ist als Dreheinheit für den Kathrein-Parabolspiegel bestimmt. Die Dreheinheit dient zum Empfang digitaler TV- und Radio-Signale im Frequenzbereich von 10,70 bis 12,75 GHz; terrestrische Signale können mit dieser Antenne nicht empfangen werden, z. B. DVB-T, DVB-T2. -
Seite 7: Sicherheitshinweise Und Allgemeine Hinweise
Sicherheitshinweise und allgemeine Hinweise Lebensgefahr durch Stromschlag bei Berührung von elektrischen Einrichtungen! ► Bei Montage mindestens 1 m Abstand zu allen elektrischen Einrichtungen halten. ► Bei Montage/Reparatur/Demontage Dreheinheit und die an der Dreheinheit angeschlossenen Geräte vom Stromnetz trennen. ► Veränderungen der Elektroinstallation im Kfz nur von einem Fachmann vornehmen lassen. Niemals eigenmächtige Veränderungen an der Dreheinheit vornehmen! Gefahr schwerer Verletzung bei Montage/Reparatur/Demontage auf dem Fahrzeugdach! ►... - Seite 8 Sicherheitshinweise und allgemeine Hinweise Fachgerechte Montage und Sicherheit Die Montage der Anlage nur von qualifiziertem Fachpersonal ausführen lassen! Um Gefährdungen bei der Montage, beim Betrieb und bei der Teilnahme am Straßenverkehr zu vermeiden, Anweisungen und Hinweise genau befolgen. Die fachgerechte Ausführung von Montage und Anschluss der Anlage sind Voraussetzung für die Konformität gegenüber den entsprechenden Normen.
- Seite 9 Kabel Gefahr von Schwelbrand! Wenn die Kabel mit einem Draht o. ä. zusammengebunden sind, kann es zum Schwelbrand kommen. ► Draht oder Ähnliches entflechten bzw. entfernen. Sturzverletzungen durch frei liegende Kabel! Wenn die Kabel gequetscht oder stark gedehnt werden, kann es zum Schwelbrand kommen. ►...
-
Seite 10: Überprüfung Vor Antritt Der Fahrt
Sicherheitshinweise und allgemeine Hinweise Mit Hilfe der mit Zündung bezeichneten Ader wird das Stromversorgungskabel an den Zündstromkreis angeschlossen. Damit besitzt die Dreheinheit eine Funktion zum automatischen Absenken der Antenne. Das Absenken erfolgt, sobald der Zündstromkreis des Fahrzeuges eingeschaltet wird. ► Beim Anschluss der Steuereinheit an das Bordnetz darauf achten, dass die Leitungen 12 V, Masse und Zündung nicht durch zwischen geschaltete Schalter unterbrochen werden, wodurch die Funktion des automatischen Absen- kens außer Kraft gesetzt werden könnte. -
Seite 11: Satellitenkonfiguration Im Cap-Konverter V2
über unsere Service- stelle in Ulm. 1. Auf einem USB-Stick den Ordner kathrein erstellen und darin den Unterordner capconverter. (Ordnernamen klein schreiben!) 2. Die Datei config.xml in den Unterordner capconverter kopieren. 3. USB-Stick am eingeschalteten CAP-Konverter V2 einstecken. -
Seite 12: Montage Und Anschluss
Montage und Anschluss Montage und Anschluss Dreheinheit montieren und anschließen 5.1.1 Erforderliche Werkzeuge und Hilfsmittel (nicht im Lieferumfang) ● Kreisbohrer mit einem Ø von 38 mm ● Reinigungsmittel ● Schlitzschraubendreher für M5-Schrauben ● Gabel- oder Ringschlüssel mit einer Schlüsselweite von 10 und 11 mm ●... -
Seite 13: Montageort Wählen
5.1.3 Montageort wählen Die Kabellängen der mitgelieferten Komponenten und Bauteile erlauben grundsätzlich die freie Wahl des Montageortes auf dem Caravan oder Wohnmobil. Bei der Wahl des Montageortes folgende Punkte beachten: ► Informieren Sie sich vor der Montage, ob die Betriebsanleitung Ihres Fahrzeuges die Montage von nicht fahrzeugspe- zifischen Teilen gestattet bzw. - Seite 14 Montage und Anschluss Fahrtrichtung 75º Parkposition Hohe benachbarte Dachauf- bauten können zur Abschat- tung führen! Bereich, in dem bis 210 mm Höhe an die Drehanlage heran gebaut werden kann (Radius mind. 566 mm) Empfohlener Freiraum (Radius) mind. 807 mm Im schraffierten Bereich dürfen Dachaufbauten montiert werden.
-
Seite 15: Kabeldurchführung Und Montageplatte Montieren
5.1.4 Kabeldurchführung und Montageplatte montieren Wenn Sie bisher einen Kathrein Sat-Gelenkmast HDM 140/141 oder einen anderen Mast mit einem Durch- messer von 34 mm verwendet haben, können Sie die bereits vorhandene Durchführungsbohrung im Dach weiter benutzen. Abb. A Abb. B ① ② ③ O-Ring... - Seite 16 Montage und Anschluss 7. Die zur Befestigung der Montageplatte notwendigen Bohrungen anfertigen (Abb. C). 8. Zusätzlich zur Schraubverbindung die Montageplatte und die Dachdurchführung mit dem Dach verkleben und abdichten. Dazu eine Dichtklebemasse verwenden, die für diese Zwecke geeignet ist (z. B. DEKAsyl MS-Kraftkleber). Dabei folgende Punkte beachten: –...
-
Seite 17: Möglichkeiten Der Dreheinheitmontage
– Eventuell seitlich austretende Dichtmasse mit einem sauberen, farblosen Tuch entfernen. Dabei folgende Punkte beachten: ~ Keine lösungsmittelhaltigen Reiniger oder Farbverdünner verwenden, welche die aufgetragene Dichtmasse unter der Montageplatte beschädigen können. ~ Das Tuch in Aceton oder MEK tränken. Vor dem Anwenden an einer unauff älligen Stelle prüfen, ob Aceton oder MEK die Oberfl äche angreift. -
Seite 18: Äußere Kabeldurchführung
Montage und Anschluss Äußere Kabeldurchführung Die äußere Dachdurchführung ist wie folgt gestaltet: Die Verbindungsstellen der drei Kabel aus der Dreheinheit und den Verlängerungen in das Fahrzeug sind in einem wasserdichten Gehäuse auf dem Fahrzeugdach angeordnet. Bei Bedarf können diese an dieser Stelle wieder getrennt werden (siehe Abb. F). 1. -
Seite 19: Dreheinheit Montieren
5.1.6 Dreheinheit montieren Die gezeigte Bildfolge gibt alle notwendigen Montageschritte wieder, die erforderlich sind, um die Drehein- heit mit dem vormontierten Parabolspiegel auf dem Fahrzeugdach zu montieren. Die übrigen ausführli- chen Hinweise in dieser Montage- und Bedienungsanleitung sind jedoch trotzdem unbedingt zu beachten! 1. -
Seite 20: Verlegen Der Kabel Und Anschluss Der Dreheinheit
Stromverlängerungskabel verwenden. ● Das Master-Koaxialkabel an der Buchse IF INPUT an der Rückseite des des Master-Steuergeräts (alphatronics-TV- Gerät der SL-Linie (mit Kathrein-Steuerung) oder CAP-Konverter V2) anschließen. Bei Bedarf das beiliegende Koaxial- Verlängerungskabel verwenden. ● Achten Sie darauf, dass sämtliche Spannungszuführungen zu den einzelnen Geräten mit geeigneten Sicherungen abgesichert sind und fachmännisch montiert wurden. -
Seite 21: Funktionshinweise Zum Anschluss An Das Bordnetz
● An der Anschlussstelle des Stromkabels darf die Spannung auch bei höherer Belastung nicht unter 11,5 V absinken. Sollte dies dennoch der Fall sein, kann eine optimale Funktion nicht mehr garantiert werden. ● Nur bei Wohnmobilen: Die dritte, mit „ZÜNDUNG“ bezeichnete grüne Ader des Anschlusskabels ermöglicht Ihnen den Anschluss an einen Stromkreis des Fahrzeuges, der bei Betätigung des Zündschlüssels aktiviert wird und dann eine dauerhafte 12-V-Spannung führt. -
Seite 22: Anschlussplan 12-V Batterieanschluss
Montage und Anschluss 5.1.9 Anschlussplan 12-V Batterieanschluss UFZ 131/132* TV-Gerät 1 WLAN-Hotspot mit Sat-Tuner s k a b e r g u n g v e r s o Zündung TV-Gerät 2 S t r o m mit Sat-Tuner i a l k a b - K o a x S l a v e M a s t e... -
Seite 23: Belüftung
Bei der Wahl des Montageorts Folgendes beachten: ● Die Wandstärke der Montagefläche muss mindestens 15 mm betragen, da die Schrauben sonst auf der Rückseite austreten oder die Oberfläche verletzen. ● Der Schrank oder das Staufach, in dem das Gerät montiert werden soll, muss ausreichend belüftet sein, damit kein Hitzestau entsteht. -
Seite 24: Cap-Konverter V2 Für Montage Vorbereiten
Montage und Anschluss 5.2.2 CAP-Konverter V2 für Montage vorbereiten Blindstopfen entfernen Die Schraubenaufnahmen sind im Lieferzustand mit Blindstopfen abgedeckt. Diese mit den beiliegenden Schrauben von unten nach oben in Pfeilrichtung raus- drücken. Schraub-/Bohrpunkte am Montageort markieren Die Abstände der Bohrpunkte der nachstehenden Grafik entnehmen: CAP-Konverter-Rückseite CAP-Konverter-Vorderseite 5.2.3... -
Seite 25: Cap-Konverter V2 An Der Rückwand Eines Tv-Geräts Montieren
Sachschäden am Gerät durch Senkkopfschrauben! ► Niemals Senkkopfschrauben bei der Montage verwenden (siehe Grafik rechts). Sachschäden am Gerät und Funktionsstörung durch Überhitzung! Wenn der CAP-Konverter V2 an einem anderen elektrischen Gerät (z. B. TV-Gerät) montiert wird, kann die gegenseitige Erwärmung zu einer Überhitzung führen. ►... -
Seite 26: Cap-Konverter V2 Montieren
Montage und Anschluss Für die Montage an der Rückwand des TV-Geräts ist eine Befestigung mit zwei Schrauben ausreichend. Vor der Montage Folgendes beachten: ● Das TV-Gerät muss an seiner Rückseite über eines der folgenden Lochbilder für Wandhalterungen verfügen: 100 x 100; 100 x 200; 200 x 200 oder 200 x 400. Ist dies nicht der Fall, im Fachhandel erhältlichen VESA-Adapterplatten verwenden. -
Seite 27: Anschluss Des Cap-Konverter V2
5.2.6 Anschluss des CAP-Konverter V2 Der CAP-Konverter V2 darf ausschließlich an einer Versorgungsspannung von 10,5 – 15,5 V betrieben werden. Der Masse-Anschluss des CAP-Konverter V2 ist mit dem Minuspol des Wohnmobils bzw. des Caravans zu verbinden. Unterbrechen Sie das Bordnetz (Hauptschalter „aus“ oder den Pluspol von der Bordnetz-Batterie abklemmen), bevor Sie mit den folgenden Arbeiten beginnen. -
Seite 28: Tv Cts-Sl Xxx Montieren Und Anschließen
Montage und Anschluss TV CTS-SL xxx montieren und anschließen Siehe Bedienungsanleitung des alphatronics-TV-Gerätes. 5.3.1 Anschlussplan 12-V-Batterieanschluss UFZ 131/132* WLAN-Hotspot s k a b e r g u n g v e r s o Zündung TV-Gerät 2 S t r o m mit Sat-Tuner i a l k a b - K o a x... -
Seite 29: Ausleuchtzone/Empfangsbereich
Ausleuchtzone/Empfangsbereich Die Ausleuchtzone ist das Empfangsgebiet auf der Erde, welches der Satellit mit seinem Sendestrahl (Spot) abdeckt und in dem Satellitenempfang möglich ist. Im Mittelpunkt dieses Spots ist die Sendeleistung am größten – nach außen hin wird sie schwächer. Ihre Antenne werden Sie vorzugsweise auf die Position der ASTRA-Satelliten 19,2° Ost (Bild unten links) oder EUTELSAT/ HOTBIRD 13°... -
Seite 30: Anlage Im Servicefall Demontieren
Blindstopfen verschließen. ➯ Das Gehäuse ist damit wieder wasserdicht. Anschrift der Servicestelle Zentrale Werksreparaturstelle CSS Caravan-Sat-Service GmbH Bahnhofstr. 110 83224 Grassau Telefon: 08641 6998427 Telefax: 08641 6998429 E-Mail: service@css-grassau.de Weiter Service-Partner finden Sie unter: https://www.kathrein-ds.com 30 von 48... -
Seite 31: Polarisationseinstellung
Polarisationseinstellung Erklärung Polarisationseinstellung Das LNB der Dreheinheit ist werkseitig auf die Polarisationseinstellung 0 montiert. In dieser Position können Sie noch Signale von Satelliten mit Abweichungen von 15° bis 20° empfangen . Für größere Abweichungen kann das Einstellen des benötigten Polarisationswinkels durch das Verdrehen des LNBs sinnvoll sein. Wir weisen ausdrücklich darauf hin, dass eine von der Mittenposition abweichende Anordnung des LNBs von bis zu +45°... -
Seite 32: Sicherheitshinweise
Polarisationseinstellung Sicherheitshinweise ► Allgemeine Sicherheitshinweise beachten; siehe Punkt 4 Sicherheitshinweise und allgemeine Hinweise, S.7 Gefahr von Sachschäden durch Hindernisse im Drehbereich oder Funktionsstörung durch falsche Einstellung! ► Sicherstellen, dass sich keine Hindernisse im Drehbereich der Drehanlage befinden. ► Niemals das LNB selbst verstellen, wenn Sie sich die Einstellarbeiten nicht zutrauen. Wenden Sie sich an einen Techniker oder versuchen Sie, eine geeignete Person auf zu finden. - Seite 33 Ansicht nach Montage +45° Ansicht nach Montage -45° 33 von 48...
-
Seite 34: Antenne Manuell In Die Parkposition Einklappen
Antenne manuell in die Parkposition einklappen Antenne manuell in die Parkposition einklappen Gefahr von Sachschäden durch einen Defekt der elektronischen Steuerung! Im Falle eines Defektes der elektronischen Steuerung kann die Antenne nicht automatisch in die Parkpo- sition fahren. Nach einigen Demontagearbeiten kann die Antenne manuell in die Parkposition geklappt werden. -
Seite 35: Dreheinheit Manuell Einklappen
Dreheinheit manuell einklappen 1. In der Achsmitte (siehe Pfeil) die Kunststoffabdeckung mit einem schmalen Schlitzschraubendreher heraushebeln. ➯ Eine Sechskantschraube M8 (Schlüsselweite 13 mm) ist sichtbar. 2. Die Sechskantschraube M8 mit einem Steckschlüssel (Schlüssel- weite 13 mm) herausschrauben. ➯ Ein weiteres Gewinde ist sichtbar. 3. In dieses weitere Gewinde eine M12 x 40-Schraube (Mindestlänge 40 mm) hineindrehen. -
Seite 36: Technische Daten Und Abmessungen
Technische Daten und Abmessungen Technische Daten und Abmessungen 10.1 Technische Daten Einheit CAP 750 GPS/HDP 750 GPS Bestell-Nr. 20310056/20410084 2 Ausgänge schaltbar: V/H (14/18) Low/High (0/22) Versorgungsspannung LNB vertikal: 11,5 – 14 horizontal: 16 – 19 Eingangsfrequenz 10,70 – 12,75 Ausgangsfrequenz 950 – 1950/1100 – 2150 Oszillatorfrequenz (L. O.) 9,75/10,60 Systemgüte (G/T) bei 11,3/12,5 GHz... -
Seite 37: Abmessungen (In Mm)
10.2 Abmessungen (in mm) 37 von 48... - Seite 38 Technische Daten und Abmessungen 38 von 48...
-
Seite 39: Sicherheitshinweise Und Wichtige Hinweise
Sicherheitshinweise und wichtige Hinweise Bei der folgenden Bedienungsanleitung gehen wir davon aus, dass der CAP-Konverter V2 oder das alphatronics TV-Gerät und die Dreheinheit ordnungsgemäß installiert und angeschlossen wurden, wie in Kapitel 4, S. 7 und Kapitel 5, S. 12 beschrieben. Lesen Sie, falls noch nicht geschehen, die Sicherheitshinweise in dieser Montage- und Bedie- nungsanleitung und beachten Sie diese beim Umgang mit dem CAP-Konverter V2 oder dem alphatronics TV-Gerät und der Dreheinheit! Bevor Sie Ihre Satellitenanlage in Betrieb nehmen, vergewissern Sie sich, dass der Standort einen freien... -
Seite 40: Bedienungsanleitung Cap 750 Gps
Bedienungsanleitung CAP 750 GPS Bedienungsanleitung CAP 750 GPS Ab dieser Seite beginnt der Bedienungsanleitungsteil der CAP 750 GPS Sollten Sie trotz Studiums dieser Bedienungsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. -
Seite 41: Cap-Konverter V2 Installieren
➯ Es wird ein Reset der Dreheinheit durchgeführt. Die LED blinkt 3 x grün und 1 rot, bis die Dreheinheit in Parkposi- tion gefahren ist. 12.4 Software- und Programmlistenaktualisierung durchführen 12.4.1 Programmlistenaktualisierung durchführen ✔ Es ist ein FAT32-formatierter USB-Stick vorhanden. 1. Auf dem USB-Stick den Ordner kathrein mit dem Unterordner capconverter erstellen. 41 von 48... -
Seite 42: 12.4.2 Software-Aktualisierung Durchführen
Programmliste erfolgreich geladen wurde oder ob ein Problem aufgetreten ist, siehe LED-Statusanzeige am CAP- Konverter V2/externen Taster, S. 43. 12.4.2 Software-Aktualisierung durchführen ✔ Es ist ein FAT32-formatierter USB-Stick vorhanden. 1. Auf dem USB-Stick den Ordner kathrein mit dem Unterordner capconverter erstellen. 2. Datei CAP750-Vq.xx_Bxx.bin mit der aktuellen Software von www.kathrein-ds.com herunterladen. -
Seite 43: Led-Statusanzeige Am Cap-Konverter V2/Externen Taster
12.5 LED-Statusanzeige am CAP-Konverter V2/externen Taster Funktion Signal Beschreibung Farbe keine Verbindung zur Drehein- LED blinkt 1 x für 0,5 Sek., danach eine Pause von 2 Sek. heit LED blinkt 2 x für 0,5 Sek., danach eine Pause von 2 Sek. Satellit nicht gefunden LED blinkt 3 x für 0,5 Sek., danach eine Pause von 2 Sek. -
Seite 44: Mögliche Fehlfunktionen
Verkabelung (siehe 5.2.7 Anschlussplan 12-V-Batterieanschluss, S.27). Anschriften 13.1 Service und Support Kundenberatung Eiselauer Weg 13 89081 Ulm Telefon: +49 731 270 909 70 E-mail: support@kathrein-ds.com Geschäftszeiten: Mo.-Do. 08:00-17:00 Uhr | Fr. 08:00-16:00 Uhr (MEZ) 13.2 Werksreparaturstelle CSS Caravan-Sat-Service GmbH Bahnhofstr. 110 83224 Grassau Telefon: +49 8641 699 84 27 E-Mail: service@css-grassau.de... -
Seite 45: Vereinfachte Eu-Konformitätserklärung
Vereinfachte EU-Konformitätserklärung Hiermit erklärt die KATHREIN Digital Systems GmbH, dass das Gerät CAP 750 GPS, BN: 20310056 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter www.kathrein-ds.com bei den Downloads des entspre- chenden Produktes verfügbar. -
Seite 46: Hds 52 (Bn: 20410079)
Optionales Zubehör 16.6 HDS 52 (BN: 20410079) Der CI-Bus-Adapter ermöglicht die Bedienung Ihrer Kathrein-Sat-Anlage der CAP-Typenreihe mit dem fahrzeugspezifischen Bedienteil Ihres Wohnmobil/Caravan. Für weitere Informationen wenden Sie sich bitte an Ihren Fahrzeughersteller. 16.7 Steckernetzteil 12 V (BN: 1683660) Für den Anschluss an 230V Steckdosen. Dieses Steckernetzteil können sie über unsere Werksre-... -
Seite 47: Anschluss Der Stromführenden Leitungen
Anschluss der stromführenden Leitungen Wichtiger Hinweis! Gültig für alle erhältlichen CAP/HDP-Drehanlagen ACHTUNG Sachschäden am Gerät und Funktionsstörung durch vertauschte Pole! Vertauschte Pole beim Anschluss der Stromkabel können zur thermischen Überlastung und Zerstörung von Bauteilen bei Inbetriebnahme der Anlage führen. Wenn die Masse (-) des Zündsignals und die Masse (-) der Fahrzeugbatterie für die Dreheinheit nicht auf dem gleichen Potenzial liegen, funktioniert die auto- matische Absenkung der Antenne nicht! - Seite 48 | support@kathrein-ds.com 9365623/e/STM/1020/DE | Änderungen vorbehalten. KATHREIN Digital Systems GmbH Anton-Kathrein-Str. 1–3 83022 Rosenheim Deutschland Telefon +49 731 270 909 70...
