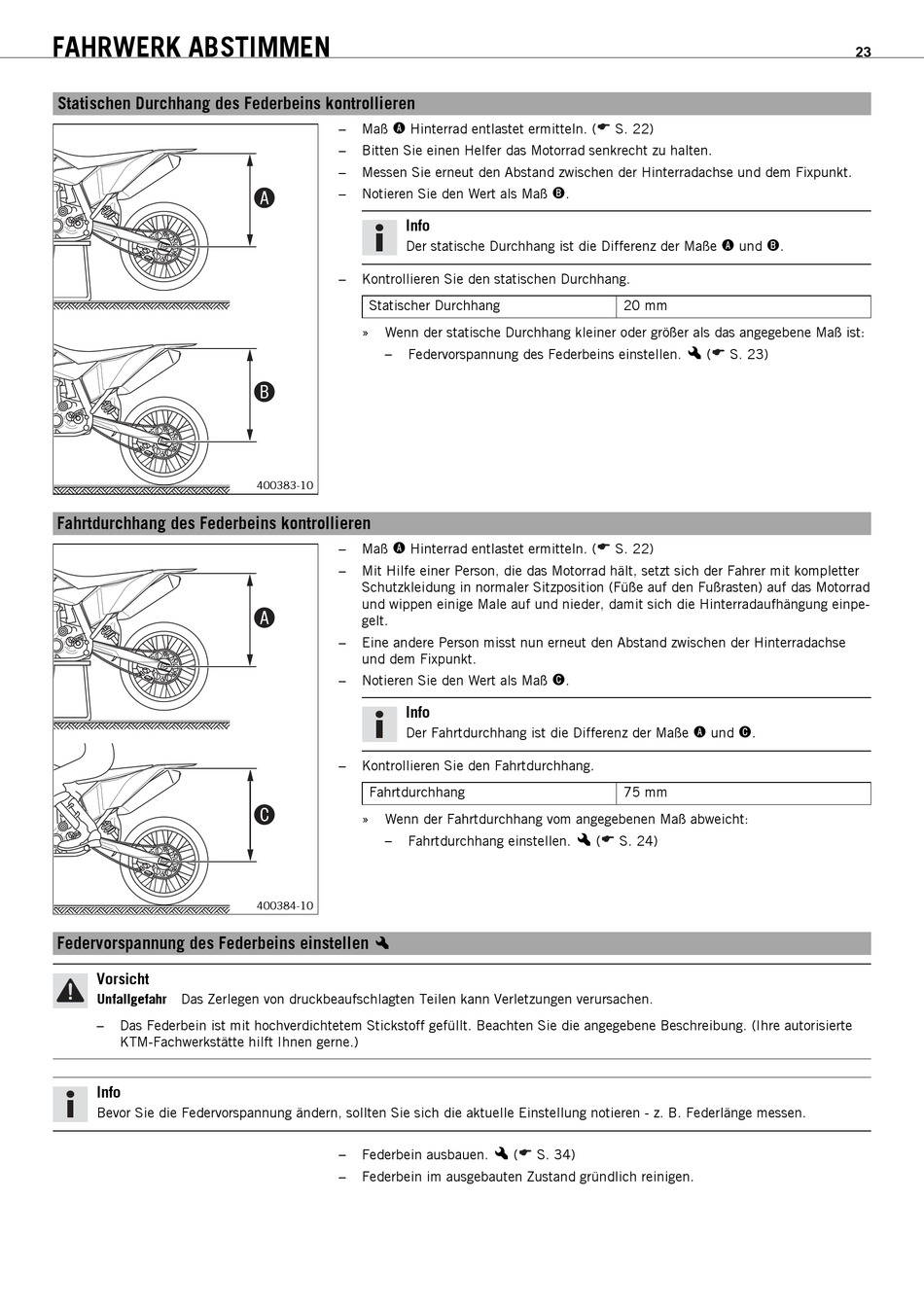

FAHRWERK ABSTIMMEN

Statischen Durchhang des Federbeins kontrollieren

9.7

Fahrtdurchhang des Federbeins kontrollieren

9.8

Federvorspannung des Federbeins einstellen

9.9
Vorsicht
Unfallgefahr Das Zerlegen von druckbeaufschlagten Teilen kann Verletzungen verursachen.
–
Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. Beachten Sie die angegebene Beschreibung. (Ihre autorisierte
KTM-Fachwerkstätte hilft Ihnen gerne.)
Info
Bevor Sie die Federvorspannung ändern, sollten Sie sich die aktuelle Einstellung notieren - z. B. Federlänge messen.
–
Maß Hinterrad entlastet ermitteln. (

–
Bitten Sie einen Helfer das Motorrad senkrecht zu halten.
–
Messen Sie erneut den Abstand zwischen der Hinterradachse und dem Fixpunkt.
A 0 0 A
–
Notieren Sie den Wert als Maß
Info
Der statische Durchhang ist die Differenz der Maße
–
Kontrollieren Sie den statischen Durchhang.
Statischer Durchhang
» Wenn der statische Durchhang kleiner oder größer als das angegebene Maß ist:
–
Federvorspannung des Federbeins einstellen.
0 0 0 B B
400383-10
–
Maß Hinterrad entlastet ermitteln. (

–
Mit Hilfe einer Person, die das Motorrad hält, setzt sich der Fahrer mit kompletter
Schutzkleidung in normaler Sitzposition (Füße auf den Fußrasten) auf das Motorrad
und wippen einige Male auf und nieder, damit sich die Hinterradaufhängung einpe-
0 0 A A
gelt.
–
Eine andere Person misst nun erneut den Abstand zwischen der Hinterradachse
und dem Fixpunkt.
–
Notieren Sie den Wert als Maß
Info
Der Fahrtdurchhang ist die Differenz der Maße
–
Kontrollieren Sie den Fahrtdurchhang.
Fahrtdurchhang
C C
» Wenn der Fahrtdurchhang vom angegebenen Maß abweicht:
–
Fahrtdurchhang einstellen.
400384-10
x
–
Federbein ausbauen.
–
Federbein im ausgebauten Zustand gründlich reinigen.
S. 22)
.

20 mm
S. 22)
.

75 mm
( S. 24)
x
( S. 34)
x
23
und .
 
x ( S. 23)
und .
 
