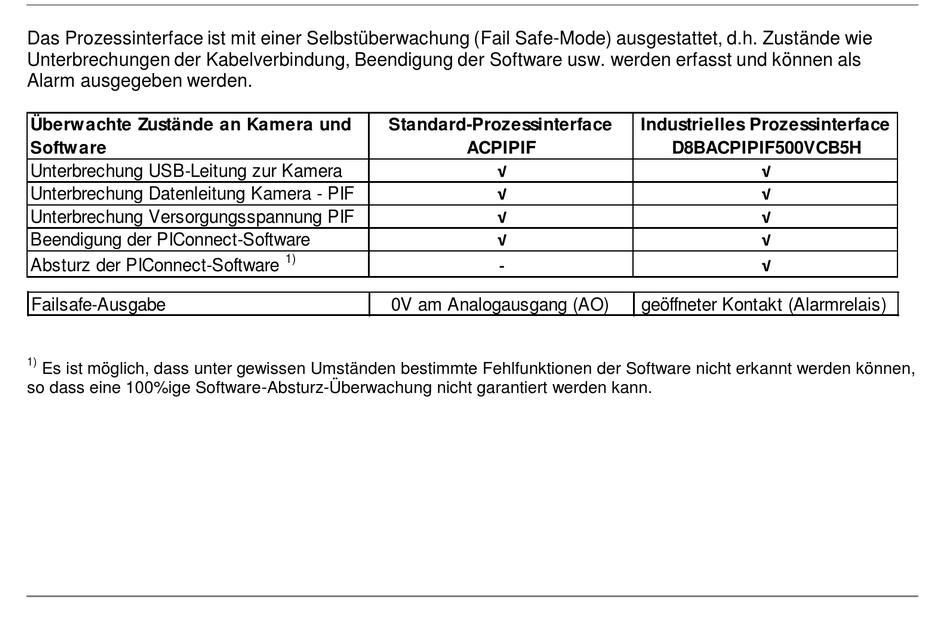

Das Prozessinterface ist mit einer Selbstüberwachung (Fail Safe-Mode) ausgestattet, d.h. Zustände wie
Unterbrechungen der Kabelverbindung, Beendigung der Software usw. werden erfasst und können als
Alarm ausgegeben werden.
Überwachte Zustände an Kamera und
Software
Unterbrechung USB-Leitung zur Kamera
Unterbrechung Datenleitung Kamera - PIF
Unterbrechung Versorgungsspannung PIF
Beendigung der PIConnect-Software
Absturz der PIConnect-Software
Failsafe-Ausgabe
1)
Es ist möglich, dass unter gewissen Umständen bestimmte Fehlfunktionen der Software nicht erkannt werden können,
so dass eine 100%ige Software-Absturz-Überwachung nicht garantiert werden kann.
Standard-Prozessinterface
1)
0V am Analogausgang (AO)
Industrielles Prozessinterface
ACPIPIF
√
√
√
√
-
geöffneter Kontakt (Alarmrelais)
D8BACPIPIF500VCB5H
√
√
√
√
√
