Das Prozessinterface kann durch die Software mit der folgenden Funktionalität belegt werden:
Analog Input (AI):
Analog Output (AO):
Digital Input (DI):

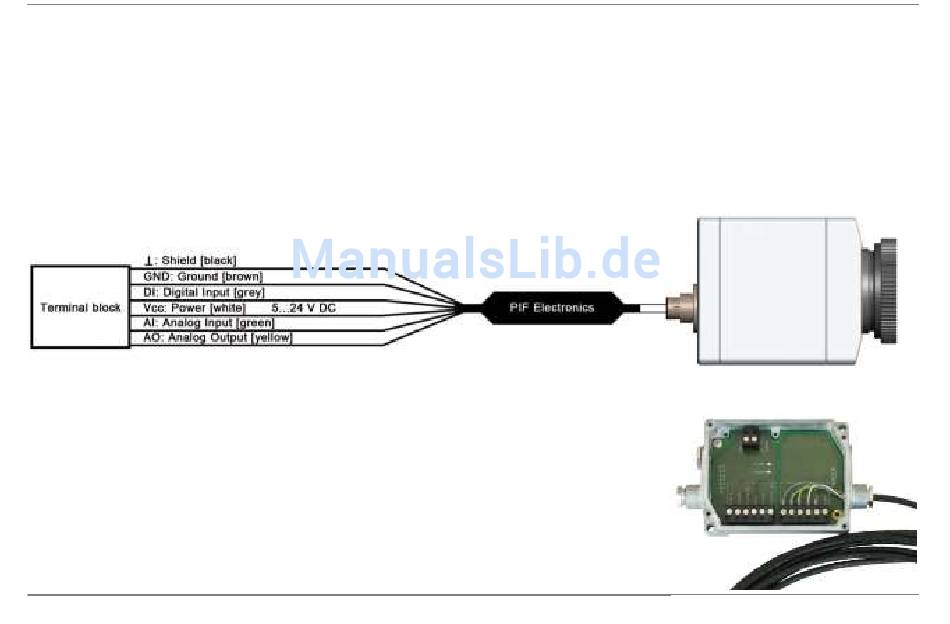

Anschlussplan Prozess-Interface (PIF)
Industrielles Prozess-Interface (optional)
Zur elektrischen Installation ist ein industrielles Prozess-Interface
mit 500 VAC
Isolationsspannung zwischen PI und Prozess
eff
erhältlich (Anschluss-Box mit IP65, 5 m Hochtemperaturkabel
zur Kameraanbindung, Klemmblock zur Prozesseinbindung).
[► Anhang F: Prozess-Interface Schaltungen]
Emissionsgrad, Umgebungstemperatur, Referenztemperatur, Flagsteuerung,
getriggerte Aufnahme, getriggerte Schnappschüsse, getriggerte Zeilenkamera,
Freie Größe
Temperatur des Hauptmessfeldes, interne Temperatur, Flagstatus, Alarm, Failsafe
Flagsteuerung, getriggerte Aufnahme, getriggerte Schnappschüsse, getriggerte
Zeilenkamera
Anschlussbox des
industriellen
Prozess-Interface
