PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Bedienungsanleitung
pH-ORP-EC-TDS-Salz-O2-Temperaturmessgerät PCE-PHD 1
Version 1.1
11.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PHD 1
Inhaltszusammenfassung für PCE Instruments PHD 1
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung pH-ORP-EC-TDS-Salz-O2-Temperaturmessgerät PCE-PHD 1 Version 1.1 11.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................7 Betriebsanleitung ...................... 8 Auswahl der Messfunktion ......................8 pH- / mV-Messung ........................8 Messung des mV-Wertes ......................9 pH-Kalibrierung ..........................9 Leitfähigkeitsmessung ......................10 TDS-Messung .......................... -
Seite 3: Einleitung

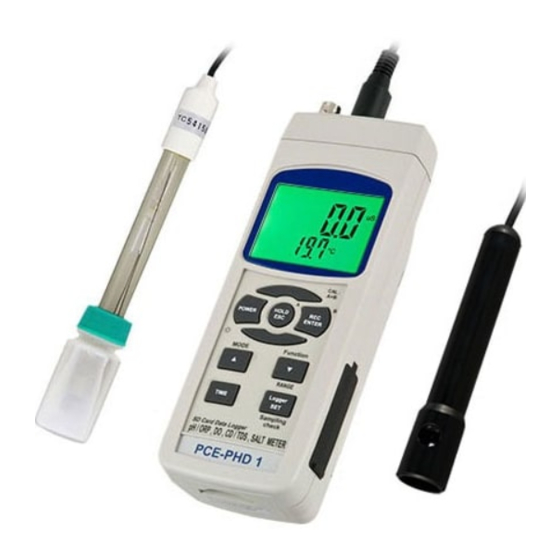

BETRIEBSANLEITUNG www.warensortiment.de Einleitung Das pH-Messgerät PCE-PHD 1 ist ein wahres Multitalent zur Überprüfung der Wasserqualität. Das tragbare pH-Messgerät dient zur Kontrolle der Wasserparameter pH-Wert, Redox, Leitfähigkeit, Salzgehalt, Sauerstoff und ist ebenso zur Temperaturmessung sehr gut geeignet. Eine 3-Punkt- Kalibrierung sowie eine autom. Temperaturkompensation garantieren eine hohe Genauigkeit auch bei sehr schwankenden Messtemperaturen. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Weiterhin darf dieses Messgerät nicht eingesetzt werden wenn die Umgebungsbedingungen (Temperatur, Luftfeuchte …) nicht innerhalb der in der Spezifikation angegebenen Grenzwerte liegen. Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden. Wenn die Batterie leer ist, (wird z. B. durch den Batterieindikator angezeigt) darf das Messgerät nicht mehr verwendet werden, da durch falsche Messwerte lebensgefährliche Situationen entstehen können. - Seite 5 BETRIEBSANLEITUNG www.warensortiment.de Spannungsversorgung 6 x 1,5 Volt-AA-Batterien (UM3) oder 9 Volt- Netzgerät (DC) (Wird ein Netzteil verwendet, ist die Power- Taste deaktiviert. Das Gerät ist permanent eingeschaltet) Betriebstemperatur 0 ... 50 °C ≤ 85 % relative Feuchtigkeit Luftfeuchtigkeit Stromverbrauch Normaler Betrieb (ohne Speichervorgänge und bei ausgeschalteter Displaybeleuchtung): ca.
- Seite 6 BETRIEBSANLEITUNG www.warensortiment.de 2 mS / 0,2 ... 2 mS / 0,001 mS / ± ( 2 % + 1 dgt.) 20 mS / 2 ... 20 mS / 0,01 mS / ± ( 2 % + 1 dgt.) 200 mS / 20 ... 200 mS / 0,1 mS / ± ( 2 % + 1 dgt.) (Die Genauigkeit ist nur bei Messwerten ≤100 mS spezifiziert) (Die Prozentangaben der Genauigkeiten beziehen...
-
Seite 7: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Salz 0 ... 50 % Höhe 0 ... 8900 m Sondengewicht 335 g Abmessungen der Sonde Durchmesser 28 mm, Länge 190 mm Gerätebeschreibung (1) Display (2) Power-Taste (Hintergrundbeleuchtung) (3) Hold-Taste (ESC-Taste) (4) REC-Taste (Enter-Taste) (5) Mode-Taste (▲-Taste) (6) Range-Taste (▼-Taste, Funktionstaste) (7) Time-Taste (8) Logger-Taste (SET-Taste, Sampling-Check) (9) Ständer... -
Seite 8: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Auswahl der Messfunktion 1. Schalten Sie das Messgerät durch Drücken und kurzes Halten der Power-Taste (2) ein (Erneutes Drücken und Halten der Taste länger als zwei Sekunden schaltet das Gerät aus) 2. Es kann zwischen vier Messmodi gewählt werden: a. -
Seite 9: Messung Des Mv-Wertes
BETRIEBSANLEITUNG www.warensortiment.de Messung des mV-Wertes Das Gerät verfügt über eine mV (Millivolt) – Messfunktion, welche es erlaubt ORP- und andere präzise mV-Messungen durchzuführen. Zum Messen des mV-Wertes: 1. Schalten Sie das Gerät ein 2. Wählen Sie den Messmodus „PH“ 3. Drücken Sie die Funktionstaste (6). Die Anzeige wechselt von pH auf mV (Durch erneutes Drücken der Taste wechselt die Anzeige wieder von mV auf pH) 4. -
Seite 10: Leitfähigkeitsmessung
BETRIEBSANLEITUNG www.warensortiment.de 10. Drücken der Enter-Taste speichert und beendet die Kalibrierung. Hinweise: Der komplette Kalibrierungsvorgang sollte mindestens eine Zweipunktkalibrierung sein (also pH 7 und pH 4-Kalibrierung, oder pH 7 und pH 10). Kalibrieren Sie hierbei zuerst auf pH 7, danach auf pH 4 / pH10. Spülen Sie zwischen den Vorgängen die Elektrode mit destilliertem Wasser. -
Seite 11: Messung Des Salzgehaltes
BETRIEBSANLEITUNG www.warensortiment.de 5. Führen Sie schüttelnde Bewegungen aus um die Luftblase in der Sonde aus dem Sondenkopf entweichen zu lassen 6. Im Display wird der Leitfähigkeitswert angezeigt 7. Drücken Sie gleichzeitig die REC-Taste und die Hold-Taste bis die folgende Anzeige erfolgt: 8. -
Seite 12: Messung Des Luftsauerstoffgehalts
BETRIEBSANLEITUNG www.warensortiment.de Hinweis: Unter Laborbedingungen empfiehlt es sich einen Mischer/Rührer zu verwenden um eine gleichmäßige Fließgeschwindigkeit zu gewährleisten. Auf diesem Weg kann die Diffusion von Sauerstoff der Umgebungsluft in die Lösung auf ein Minimum reduziert werden. 5.11 Messung des Luftsauerstoffgehalts Während sich das Gerät im Modus „do“... -
Seite 13: Andere Funktionen
BETRIEBSANLEITUNG www.warensortiment.de Auffüllen des Elektrolyt (1) Gehäuse (2) Temperatursensor (3) Sondenkopf 1. Schrauben Sie den Sondenkopf (3) ab 2. Schütten Sie das alte Elektrolyt aus dem Sondenkopf 3. Füllen Sie den Sondenkopf mit neuem Elektrolyt (OXEL-3) 4. Verschrauben Sie den Sondenkopf wieder mit dem Gehäuse Hinweis: Wenn die Sonde nicht benutzt wird, sollte diese in die Schutzflasche eingeschoben werden. - Seite 14 BETRIEBSANLEITUNG www.warensortiment.de Nutzung des automatischen Datenloggers (Stellen Sie die Samplingzeit ≥ 1 Sekunde) Um das Logging zu starten: 1. Drücken Sie die REC-Taste (4) einmalig. Es wird „REC“ im Display angezeigt 2. Drücken Sie nun die Logger-Taste (8). Im Display blinkt „DATALOGGER“. Gleichzeitig werden die Messwerte, mit einem Zeitstempel versehen, gespeichert Pausieren während des Loggings Einmaliges, kurzes drücken der Logger-Taste (8) lässt die Aufzeichnung pausieren.
-
Seite 15: Sd-Kartenstruktur
BETRIEBSANLEITUNG www.warensortiment.de 5.16 SD-Kartenstruktur Bei erstmaligem Einsatz der Speicherkarte im Messgerät, wird ein Verzeichnis namens „WAA01“ erstellt. Bei erstmaliger Nutzung des Datenloggings, werden die Daten in ein Unterverzeichnis „WAA01001.xls“ gespeichert, bis 30.000 Wertepaare erreicht sind. Danach wird ein neues Unterverzeichnis erstellt, z.B. „WAA01002.xls“. Hat das Verzeichnis WAA01 eine Anzahl von mehr als 99 Unterordnern erreicht, wird ein neues Verzeichnis „WAA02“... -
Seite 16: Erweiterte Einstellungen (Setting)
BETRIEBSANLEITUNG www.warensortiment.de 5.18 Erweiterte Einstellungen (Setting) Um in die erweiterten Einstellungen des Gerätes zu gelangen, halten Sie die SET-Taste (8) für mehr als zwei Sekunden gedrückt. Hierbei darf die Datenlogger-Funktion nicht aktiviert sein. Lassen Sie die Taste nun los. Erneutes kurzes Drücken der SET-Taste schaltet zwischen den acht Einstellbereichen um. Im Display erscheint: Sd F: Formatierung der Speicherkarte dAtE: Einstellung der Uhrzeit / des Datums... - Seite 17 BETRIEBSANLEITUNG www.warensortiment.de Einstellung der automatischen Abschaltung Wenn im Display „PoFF“ angezeigt wird: 1. Nutzen Sie die Pfeiltasten um die Einstellung auf „yES“ oder „no“ vorzunehmen yES = automatische Abschaltung aktiv no = automatische Abschaltung inaktiv 2. Nachdem Sie gewählt haben, drücken Sie die Enter-Taste um die Auswahl zu bestätigen Akustischen Signalgeber (Beeper) ein- und ausschalten Wenn im Display „bEEP“...
-
Seite 18: Rs232-Schnittstelle
BETRIEBSANLEITUNG www.warensortiment.de Einstellung des CD-Temperaturkompensationsfaktors Diese Funktion ist nur für den „Cd“-Modus, um die Kompensation der Sonde pro Grad einzustellen. Die Voreinstellung ist 2% pro °C. Wenn im Display „PEr C“ angezeigt wird: 1. Nutzen Sie die Pfeiltasten um den gewünschten Wert einzustellen. 2. -
Seite 19: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de uS = 13 PH = 05 Mg/l = 07 mS = 14 mV = 18 % O2 = 06 ppm = 19 % = 03 Polarität 0 = Positiv 1 = negativ Dezimalstelle von rechts aus: 0 = keine DS, 1 = 1 DS, 2 = 2 DS, 3 = 3 DS D8 bis D1 D8 = MSD, D1 = LSD Endzeichen...
