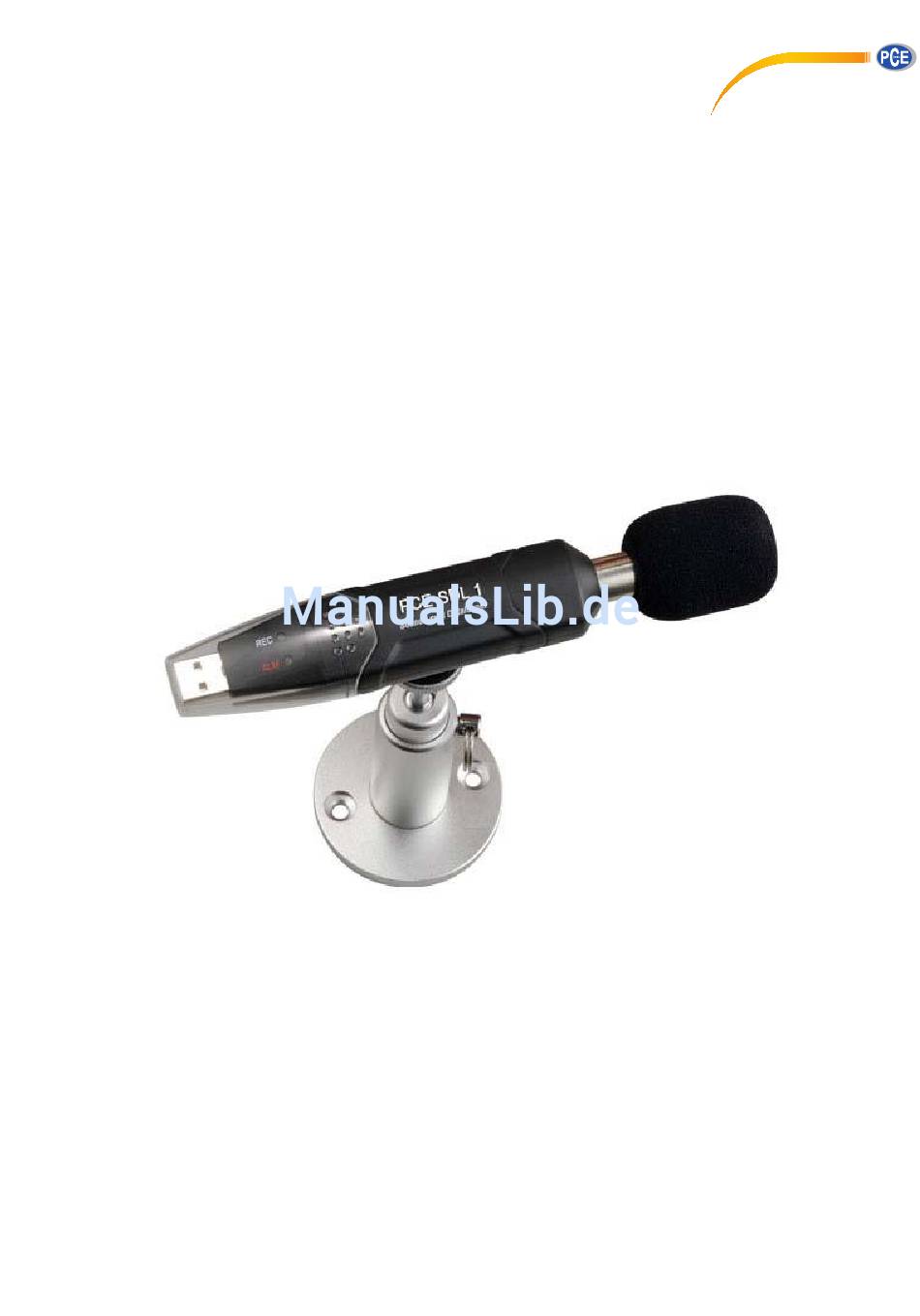

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Schallpegelmessgerät PCE-SDL1 Version 1.3 28.10.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhalt Sicherheitsinformationen ..................3 Warnhinweise ..........................3 Funktionen ........................ 4 Anmerkung: ............................ 4 Technische Daten..................... 5 Gerätebeschreibung ....................6 Bedienungsanweisungen ..................6 Anmerkung ....................... 7 Software Installation und Betrieb ................7 Batterieaustausch ..................... 9 Entsorgung ......................10... -
Seite 3: Sicherheitsinformationen
BETRIEBSANLEITUNG Sicherheitsinformationen Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnhinweise Wird das Gerät für einen längeren Zeitraum nicht genutzt, entfernen Sie bitte die Batterien. ... -
Seite 4: Funktionen
BETRIEBSANLEITUNG Funktionen Entspricht IEC61672 Klasse 2 für Schallpegel Messgeräte NORM (normal) & PEAK Modus Daten Verwaltung: Echtzeit Datenspeicherung Überschreitung von Grenzwerten wird angezeigt Frequenzbewertung für A/C Kennlinie Zeitbewertung FAST/SLOW Software Kalibrierung Manueller & Autostart Modus Anmerkung: ... -
Seite 5: Technische Daten
BETRIEBSANLEITUNG Technische Daten Standard IEC61672-1 Klasse 2 Genauigkeit ± 1.4 dB Frequenzbereich 31.5 Hz ... 8 kHz Dynamikumfang 50 dB Abtastrate 1 Sekunde bis 24 Stunden Messbereich 30 dB ... 130 dB Speicherkapazität 129920 Stromaufnahme 5.5 mA bei Messbetrieb; wenn Peripherie Versorgung aus ist oder die Messung gestoppt werden soll: 30 µA Frequenzbewertung... -
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung 1-Grüne LED Anzeige 2-Rote LED Anzeige 3-Knopf LED Blink Anzeige Einzelne LED Blink Anzeige Rote LED Anzeige: Der Schallpegel ist über dem Alarmlimit (blinkt 2-mal schnell wenn der Pegel zu Hoch ist, 1-mal wenn er unter dem Limit ist) Gelbe LED Anzeige: Speicher ist voll (10mal/s) Gelbe LED Anzeige: Aufblinken alle 10s, Gerät zeichnet nicht auf, befindet sich im Standby Modus Grüne LED Anzeige: Datenlogger arbeitet normal (Durchlaufzeit kann mit Software eingestellt werden) -
Seite 7: Anmerkung
BETRIEBSANLEITUNG Anmerkung Lagern Sie das Gerät nicht in heißer oder sehr feuchter Umgebung Entnehmen Sie die Batterien wenn das Gerät länger nicht benutzt wird um ein Auslaufen der Batterien und Kauterisieren zu vermeiden Wenn das Gerät bei Wind benutzt wird, muss der Windschutz angebaut werden, um unerwünschte Geräusche zu vermeiden ... - Seite 8 BETRIEBSANLEITUNG 7-8. Daten Download des Geräts NORM Modus: Sound MAX/Sound MIN meint den MAX oder MIN Wert der Messung. Es ist der Durchschnittswert von 20 Messwerten. PEAK MAX/PEAK MIN meint den MAX oder MIN Wert von allen gemessenen Werten (kein Durchschnittswert) ...
-
Seite 9: Batterieaustausch
BETRIEBSANLEITUNG Drücken Sie auf "OK" Wenn "Total calibrated value is -0.5dB" erscheint, ist die Kalibrierung abgeschlossen. Der Bereich des Gesamtkalibrierwertes reicht von -12.5dB bis 12.5dB. 7-10.: Bitte sehen Sie sich die Hilfedatei für besonderen Einsatz der Software an. Batterieaustausch Wenn die Batterie leer wird, sollten Sie die Batterie ersetzen. Der Datenlogger verliert keine gespeicherten Daten wenn die Batterie entladen oder ersetzt wird;... -
Seite 10: Entsorgung
BETRIEBSANLEITUNG Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
