PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 02903 976 99 0
Fax: 02903 976 99 29
info@pce-instruments.com
www.pce-instruments.com/deutsch
Bedienungsanleitung

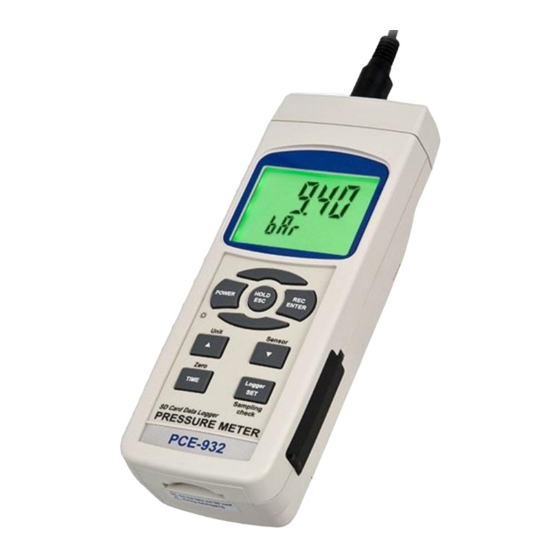

Druckmessgerät
PCE-932
Version 1.2
15.02.2016

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PCE Instruments PCE-932

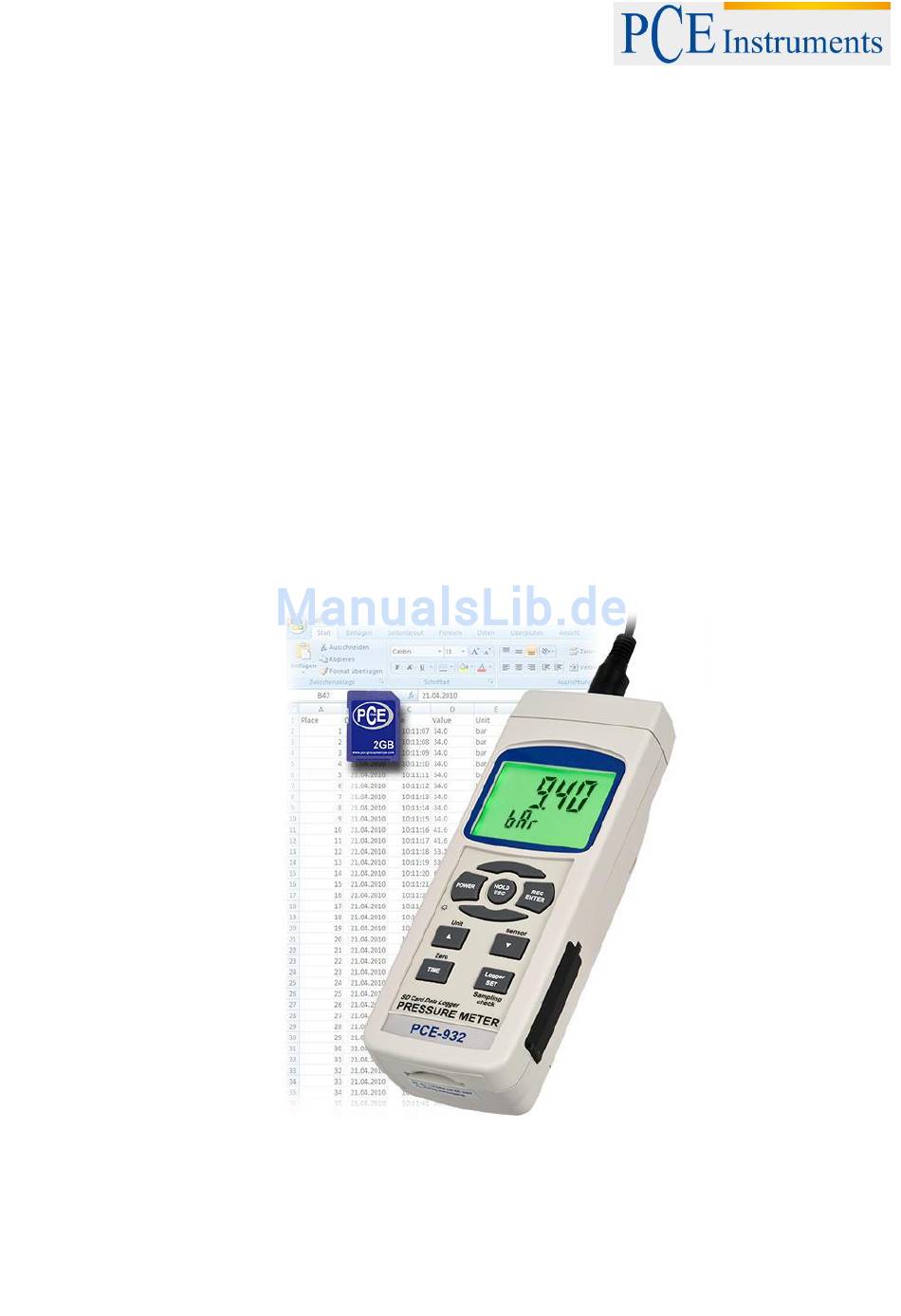

  • Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Druckmessgerät PCE-932 Version 1.2 15.02.2016...
  • Seite 2: Inhaltsverzeichnis

    BETRIEBSANLEITUNG Inhaltsverzeichnis Ausstattung ....................... 3 Spezifikationen ......................4 Beschreibung ......................5 Sensorauswahl ......................6 Messung ........................6 Weitere Funktionen ....................7 Data-Hold-Funktion ............................ 7 Max- / Min-Funktion ........................... 7 Hintergrundbeleuchtung..........................7 Datenspeicher ......................7 Vorbereitung .............................. 7 Automatische Datenlogger-Funktion ......................7 Manuelle Datenlogger-Funktion .........................
  • Seite 3: Ausstattung

    BETRIEBSANLEITUNG Ausstattung Das Druckmessgerät im robusten Gehäuse findet Verwendung in der Hochbereichs-Druckmessung in Industrie, Forschung, Entwicklung und im Handwerk. An das digitale Druckmessgerät können Druckaufnehmer bis max. 400 bar angeschlossen werden (via 1,2 m langem Verbindungskabel). An Testständen und im Entwicklungsbereich wird gern die integrierte RS-232-Schnittstelle zur direkten Datenübertragung zu einem PC oder Laptop verwendet (in Verbindung mit dem optionalen PC- Datenkabel und der Übertragungssoftware).
  • Seite 4: Spezifikationen

    BETRIEBSANLEITUNG Spezifikationen Das Messgerät 0 … 400 bar Messbereich (je nach Sensor / Druckaufnehmer) Auswählbare Anzeigeeinheiten bar, psi, Kg/cm , mm/Hg, inch/Hg, meter/H O, inch/H O, Atmosphere, hPa, kPa Anschliessbare Druckaufnehmer optional, Spannung DC 5 V, Sensor max. Ausgang DC 100 mV (Bereiche usw. siehe unten) Nullstellung über Tastatur...
  • Seite 5: Beschreibung

    BETRIEBSANLEITUNG Beschreibung Display 3-11 Schrauben vom Batteriefachdeckel Power-Taste (Hintergrundbeleuchtung) 3-12 Stativmontagevorrichtung Hold-Taste (ESC-Taste) 3-13 Sensorbuchse REC-Taste (Enter-Taste) 3-14 9 V Eingang (für Steckernetzteil) UNIT-Taste ( -Taste) 3-15 RESET-Taste Sensortyp-Taste ( -Taste) 3-16 RS-232 Ausgang ZERO-Taste (Zeit-Taste) 3-17 SD-Kartenfach Logger-Taste (SET-Taste) 3-18 Druckanschluss (Aufzeichnungsintervall überprüfen)
  • Seite 6: Sensorauswahl

    BETRIEBSANLEITUNG Sensorauswahl Das Druckmessgerät kann mit verschiedenen Drucksensoren betrieben werden. Modell Bereich Genauigkeit Auflös. PS-100-20 0 ... 20 bar ±2 % F.S. 0,02 bar PS-100-50 0 ... 50 bar ±2 % F.S. 0,05 bar PS-100-100 0 ... 100 bar ±2 % F.S 0,1 bar PS-100-400 0 ...
  • Seite 7: Weitere Funktionen

    BETRIEBSANLEITUNG Weitere Funktionen Data-Hold-Funktion Durch Druck auf die Hold-Taste (3-3) können Sie die Messwerte während der Messung im Display festhalten. Zusätzlich wird „HOLD“ im Display angezeigt. Ein erneuter Druck auf die Hold-Taste (3-3) verlässt die Data- Hold-Funktion. Max- / Min-Funktion Diese Funktion speichert den Maximalwert und den Minimalwert einer Messreihe.
  • Seite 8: Manuelle Datenlogger-Funktion

    BETRIEBSANLEITUNG Datenlogger anhalten Während der Datenlogger Daten aufzeichnet können, Sie den Logger über die Logger-Taste (3-8) anhalten. „DATALOGGER“ leuchtet zu diesem Zeitpunkt nicht mehr im Display auf. Hinweis: Ein erneuter Druck auf die Logger-Taste (3-8) startet die Aufzeichnung erneut und „DATALOGGER“...
  • Seite 9: Übertragung Der Daten Auf Einen Pc

    BETRIEBSANLEITUNG Somit ergibt sich folgende Struktur: PSA01\ PSA01001.xls PSA01002.xls … … PSA01099.xls PSA02\ PSA02001.xls PSA02002.xls … … PSA02099.xls PSAXX\ … Hinweis: Wobei XX maximal 10 ist. Übertragung der Daten auf einen PC Nachdem Sie Daten über das Messgerät auf der SD-Karte gespeichert haben entnehmen Sie bitte die Speicherkarte aus Ihrem Fach (3-17).
  • Seite 10: Weiterführende Einstellungen

    BETRIEBSANLEITUNG Weiterführende Einstellungen Während beim Gerät die Datenloggerfunktion NICHT aktiviert ist drücken Sie bitte die SET-Taste (3-8) für länger als 2 Sekunden. Dadurch gelangen Sie in das Einstellmenü und können mit jedem weiteren Druck auf die SET-Taste durch das Menü „fahren“: Sd F….
  • Seite 11: Pieper Ein/Aus

    BETRIEBSANLEITUNG Pieper ein/aus Wenn das Display „bEEP“ anzeigt können Sie mit der -Taste (3-6) „yES“ oder -Taste (3-5) und der „no“ wählen. Wobei „yES“ heißt der Pieper ist AN und jedes Mal wenn ein Wert gespeichert wird ertönt ein akustisches Signal; „no“ heißt der Pieper ist AUS. Bestätigen und Speichern können Sie wieder mit der Enter-Taste (3-4).
  • Seite 12: Rs-232 Schnittstelle

    BETRIEBSANLEITUNG 13 RS-232 Schnittstelle Das Gerät verfügt über eine RS-232 Schnittstelle und über eine 3,5 mm Klinkensteckerbuchse (3-16). Bei dem Datenausgang handelt es sich um einen 16 Bit Datenstring, dieser kann je nach Benutzerwünschen ausgelesen und verarbeitet werden. Folgend sehen Sie den Schaltplan der Schnittstelle: Bei den Daten handelt es sich um ein 16 stelligen Datenstrom.
  • Seite 13: Entsorgung

    BETRIEBSANLEITUNG 15 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
