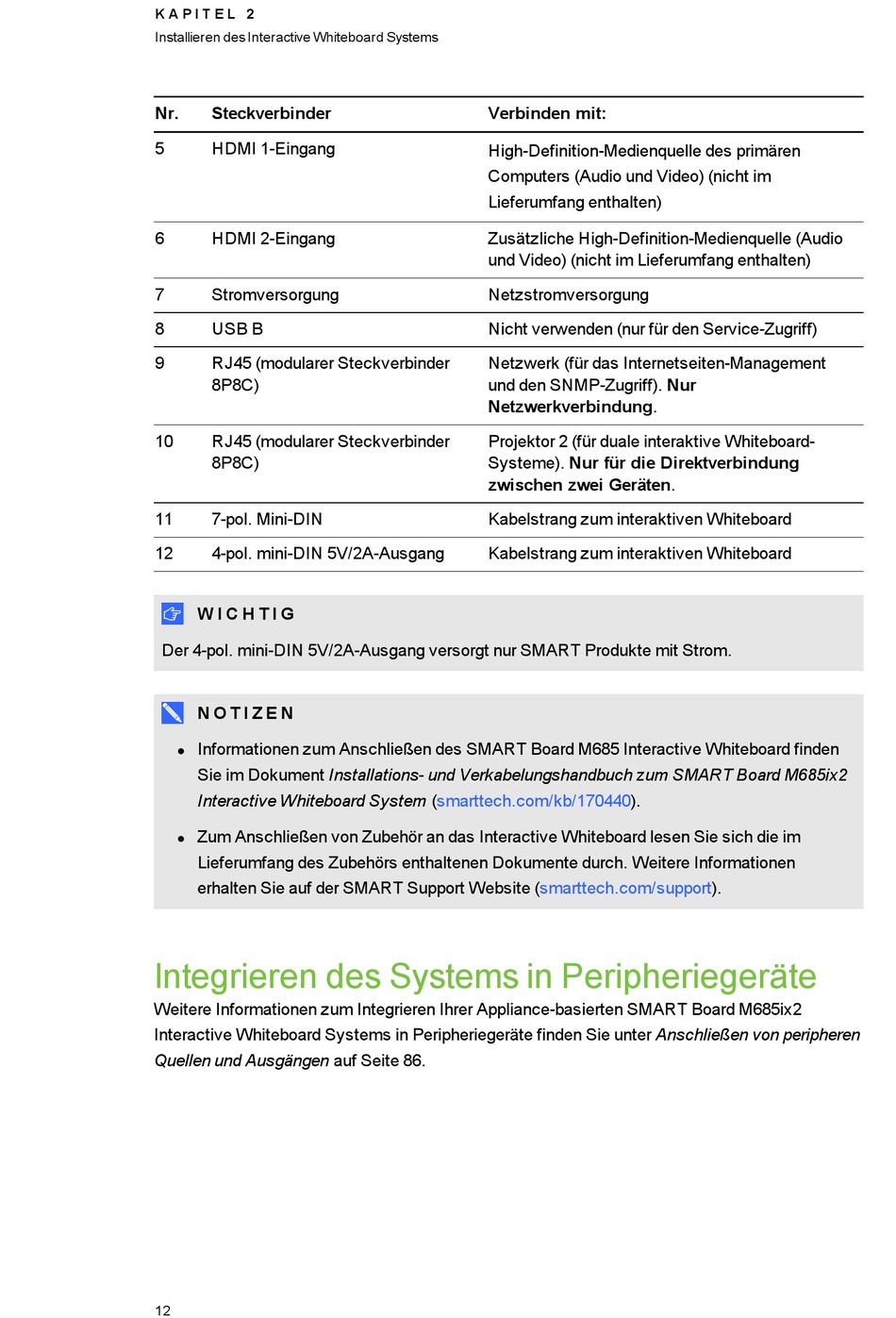

K A P I T E L 2
Installieren des Interactive Whiteboard Systems
Nr. Steckverbinder
5 HDMI 1-Eingang
6 HDMI 2-Eingang
7 Stromversorgung
8 USB B
9 RJ45 (modularer Steckverbinder
8P8C)
10 RJ45 (modularer Steckverbinder
8P8C)
11 7-pol. Mini-DIN
12 4-pol. mini-DIN 5V/2A-Ausgang
W I C H T I G
Der 4-pol. mini-DIN 5V/2A-Ausgang versorgt nur SMART Produkte mit Strom.
N O T I Z E N
Informationen zum Anschließen des SMART Board M685 Interactive Whiteboard finden
l
Sie im Dokument Installations- und Verkabelungshandbuch zum SMART Board M685ix2
Interactive Whiteboard System (smarttech.com/kb/170440).
Zum Anschließen von Zubehör an das Interactive Whiteboard lesen Sie sich die im
l
Lieferumfang des Zubehörs enthaltenen Dokumente durch. Weitere Informationen
erhalten Sie auf der SMART Support Website (smarttech.com/support).
Integrieren des Systems in Peripheriegeräte
Weitere Informationen zum Integrieren Ihrer Appliance-basierten SMART Board M685ix2
Interactive Whiteboard Systems in Peripheriegeräte finden Sie unter Anschließen von peripheren
Quellen und Ausgängen auf Seite 86.
12
Verbinden mit:
High-Definition-Medienquelle des primären
Computers (Audio und Video) (nicht im
Lieferumfang enthalten)
Zusätzliche High-Definition-Medienquelle (Audio
und Video) (nicht im Lieferumfang enthalten)
Netzstromversorgung
Nicht verwenden (nur für den Service-Zugriff)
Netzwerk (für das Internetseiten-Management
und den SNMP-Zugriff). Nur
Netzwerkverbindung.
Projektor 2 (für duale interaktive Whiteboard-
Systeme). Nur für die Direktverbindung
zwischen zwei Geräten.
Kabelstrang zum interaktiven Whiteboard
Kabelstrang zum interaktiven Whiteboard
