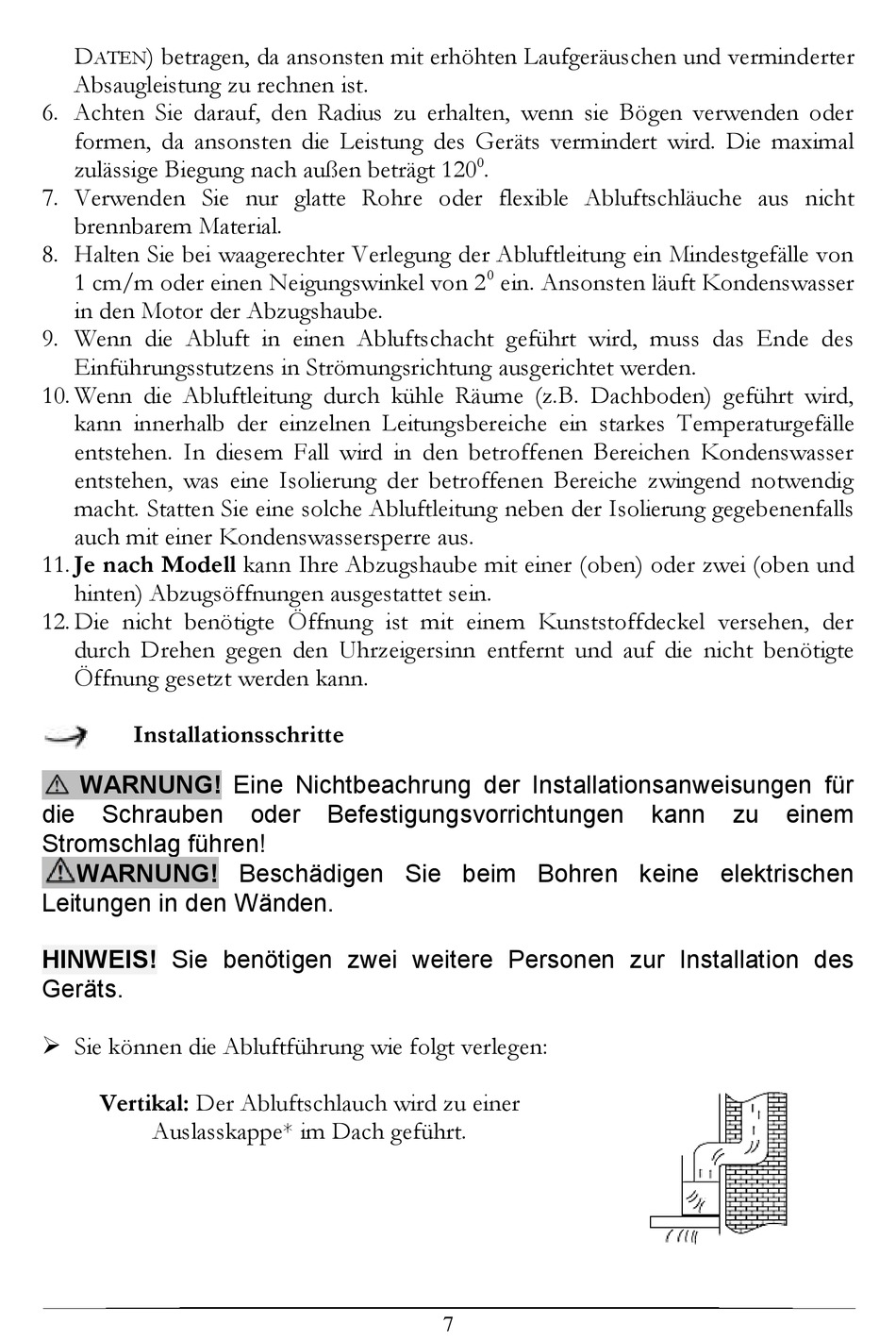

D ) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter
ATEN
Absaugleistung zu rechnen ist.
6. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder
formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal
zulässige Biegung nach außen beträgt 120
7. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht
brennbarem Material.
8. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von
1 cm/m oder einen Neigungswinkel von 2
in den Motor der Abzugshaube.
9. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des
Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
10. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird,
kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle
entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser
entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig
macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls
auch mit einer Kondenswassersperre aus.
11. Je nach Modell kann Ihre Abzugshaube mit einer (oben) oder zwei (oben und
hinten) Abzugsöffnungen ausgestattet sein.
12. Die nicht benötigte Öffnung ist mit einem Kunststoffdeckel versehen, der
durch Drehen gegen den Uhrzeigersinn entfernt und auf die nicht benötigte
Öffnung gesetzt werden kann.

Installationsschritte

WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für
die Schrauben
Stromschlag führen!
WARNUNG! Beschädigen Sie beim Bohren keine elektrischen
Leitungen in den Wänden.
HINWEIS! Sie benötigen zwei weitere Personen zur Installation des
Geräts.
 Sie können die Abluftführung wie folgt verlegen:
Vertikal: Der Abluftschlauch wird zu einer
Auslasskappe* im Dach geführt.
oder Befestigungsvorrichtungen
0
.
0
ein. Ansonsten läuft Kondenswasser
7
kann zu einem
