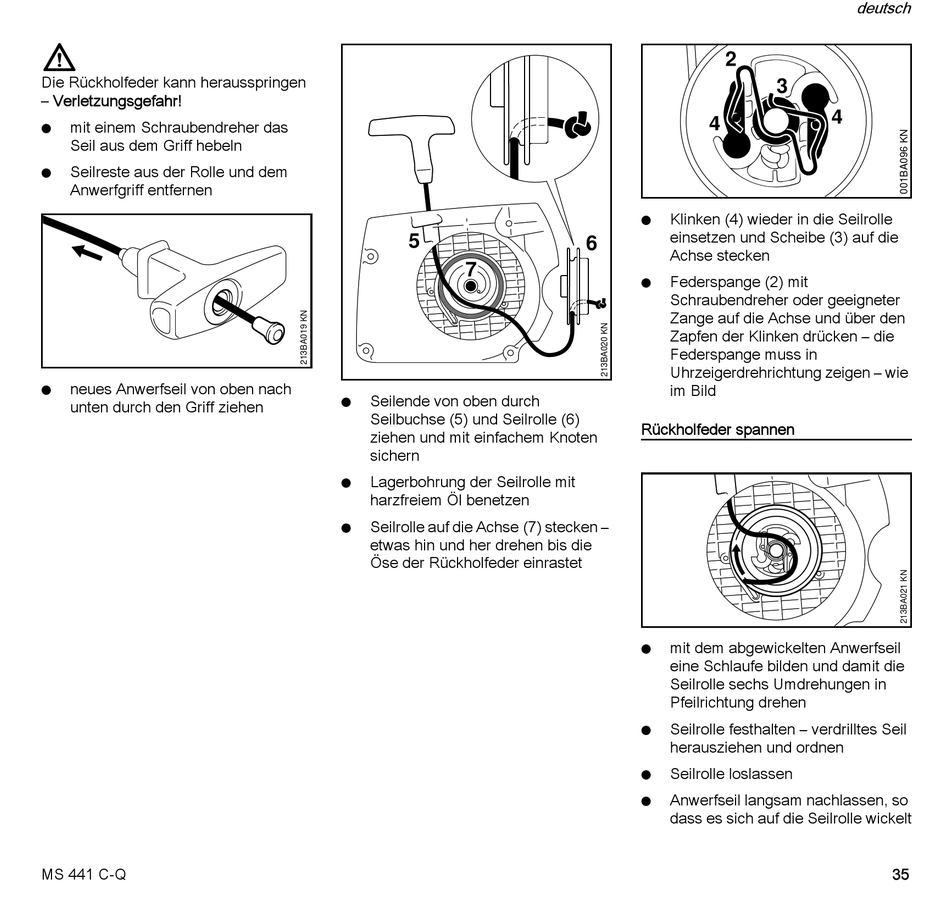

Stihl MS 441 C-Q Gebrauchsanleitung Seite 37

Die Rückholfeder kann herausspringen
– Verletzungsgefahr!
mit einem Schraubendreher das
N
Seil aus dem Griff hebeln
Seilreste aus der Rolle und dem
N
Anwerfgriff entfernen
neues Anwerfseil von oben nach
N
unten durch den Griff ziehen
MS 441 C-Q
5
7
Seilende von oben durch
N
Seilbuchse (5) und Seilrolle (6)
ziehen und mit einfachem Knoten
sichern
Lagerbohrung der Seilrolle mit
N
harzfreiem Öl benetzen
Seilrolle auf die Achse (7) stecken –
N
etwas hin und her drehen bis die
Öse der Rückholfeder einrastet
2
4
Klinken (4) wieder in die Seilrolle
N
einsetzen und Scheibe (3) auf die
6
Achse stecken
Federspange (2) mit
N
Schraubendreher oder geeigneter
Zange auf die Achse und über den
Zapfen der Klinken drücken – die
Federspange muss in
Uhrzeigerdrehrichtung zeigen – wie
im Bild
Rückholfeder spannen
mit dem abgewickelten Anwerfseil
N
eine Schlaufe bilden und damit die
Seilrolle sechs Umdrehungen in
Pfeilrichtung drehen
Seilrolle festhalten – verdrilltes Seil
N
herausziehen und ordnen
Seilrolle loslassen
N
Anwerfseil langsam nachlassen, so
N
dass es sich auf die Seilrolle wickelt
deutsch
3
4
35
