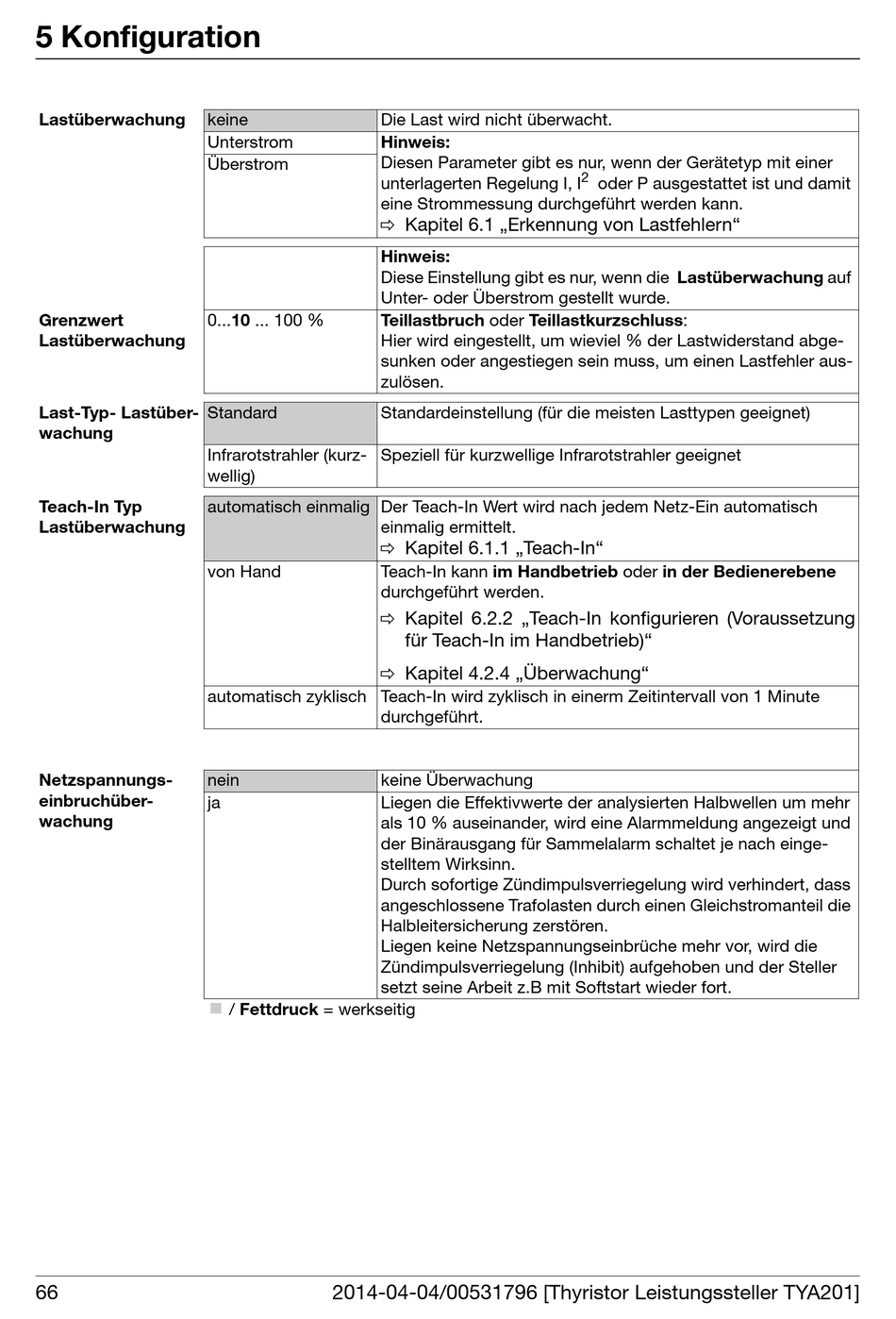

5 Konfiguration
Lastüberwachung
Grenzwert
Lastüberwachung
Last-Typ- Lastüber-
wachung
Teach-In Typ
Lastüberwachung
Netzspannungs-
einbruchüber-
wachung
66
keine
Unterstrom
Überstrom
0...10 ... 100 %
Standard
Infrarotstrahler (kurz-
wellig)
automatisch einmalig Der Teach-In Wert wird nach jedem Netz-Ein automatisch
von Hand
automatisch zyklisch Teach-In wird zyklisch in einerm Zeitintervall von 1 Minute
nein
ja
k
/ Fettdruck = werkseitig
2014-04-04/00531796 [Thyristor Leistungssteller TYA201]
Die Last wird nicht überwacht.
Hinweis:
Diesen Parameter gibt es nur, wenn der Gerätetyp mit einer
unterlagerten Regelung I, I
eine Strommessung durchgeführt werden kann.
v Kapitel 6.1 „Erkennung von Lastfehlern"
Hinweis:
Diese Einstellung gibt es nur, wenn die Lastüberwachung auf
Unter- oder Überstrom gestellt wurde.
Teillastbruch oder Teillastkurzschluss:
Hier wird eingestellt, um wieviel % der Lastwiderstand abge-
sunken oder angestiegen sein muss, um einen Lastfehler aus-
zulösen.
Standardeinstellung (für die meisten Lasttypen geeignet)
Speziell für kurzwellige Infrarotstrahler geeignet
einmalig ermittelt.
v Kapitel 6.1.1 „Teach-In"
Teach-In kann im Handbetrieb oder in der Bedienerebene
durchgeführt werden.
v Kapitel 6.2.2 „Teach-In konfigurieren (Voraussetzung
für Teach-In im Handbetrieb)"
v Kapitel 4.2.4 „Überwachung"
durchgeführt.
keine Überwachung
Liegen die Effektivwerte der analysierten Halbwellen um mehr
als 10 % auseinander, wird eine Alarmmeldung angezeigt und
der Binärausgang für Sammelalarm schaltet je nach einge-
stelltem Wirksinn.
Durch sofortige Zündimpulsverriegelung wird verhindert, dass
angeschlossene Trafolasten durch einen Gleichstromanteil die
Halbleitersicherung zerstören.
Liegen keine Netzspannungseinbrüche mehr vor, wird die
Zündimpulsverriegelung (Inhibit) aufgehoben und der Steller
setzt seine Arbeit z.B mit Softstart wieder fort.
2
oder P ausgestattet ist und damit
