4 Bedienen

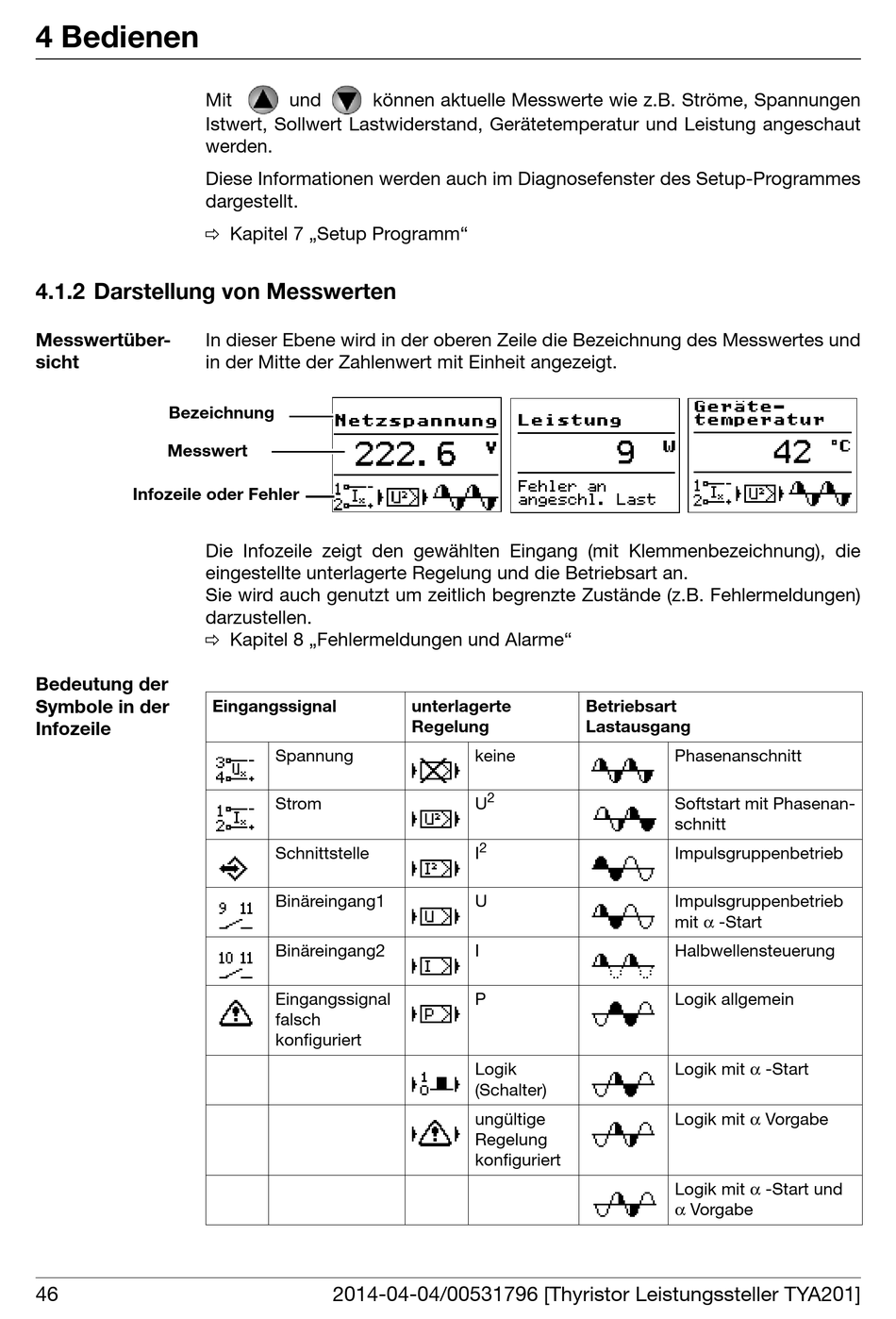

4.1.2 Darstellung von Messwerten

Messwertüber-
sicht
Bezeichnung
Messwert
Infozeile oder Fehler
Bedeutung der
Symbole in der
Infozeile
46
Mit und können aktuelle Messwerte wie z.B. Ströme, Spannungen
Istwert, Sollwert Lastwiderstand, Gerätetemperatur und Leistung angeschaut
werden.
Diese Informationen werden auch im Diagnosefenster des Setup-Programmes
dargestellt.
v Kapitel 7 „Setup Programm"
In dieser Ebene wird in der oberen Zeile die Bezeichnung des Messwertes und
in der Mitte der Zahlenwert mit Einheit angezeigt.
Die Infozeile zeigt den gewählten Eingang (mit Klemmenbezeichnung), die
eingestellte unterlagerte Regelung und die Betriebsart an.
Sie wird auch genutzt um zeitlich begrenzte Zustände (z.B. Fehlermeldungen)
darzustellen.
v Kapitel 8 „Fehlermeldungen und Alarme"
Eingangssignal
Spannung
Strom
Schnittstelle
Binäreingang1
Binäreingang2
Eingangssignal
falsch
konfiguriert
2014-04-04/00531796 [Thyristor Leistungssteller TYA201]
unterlagerte
Regelung
keine
2
U
2
I
U
I
P
Logik
(Schalter)
ungültige
Regelung
konfiguriert
Betriebsart
Lastausgang
Phasenanschnitt
Softstart mit Phasenan-
schnitt
Impulsgruppenbetrieb
Impulsgruppenbetrieb
mit α -Start
Halbwellensteuerung
Logik allgemein
Logik mit α -Start
Logik mit α Vorgabe
Logik mit α -Start und
α Vorgabe
