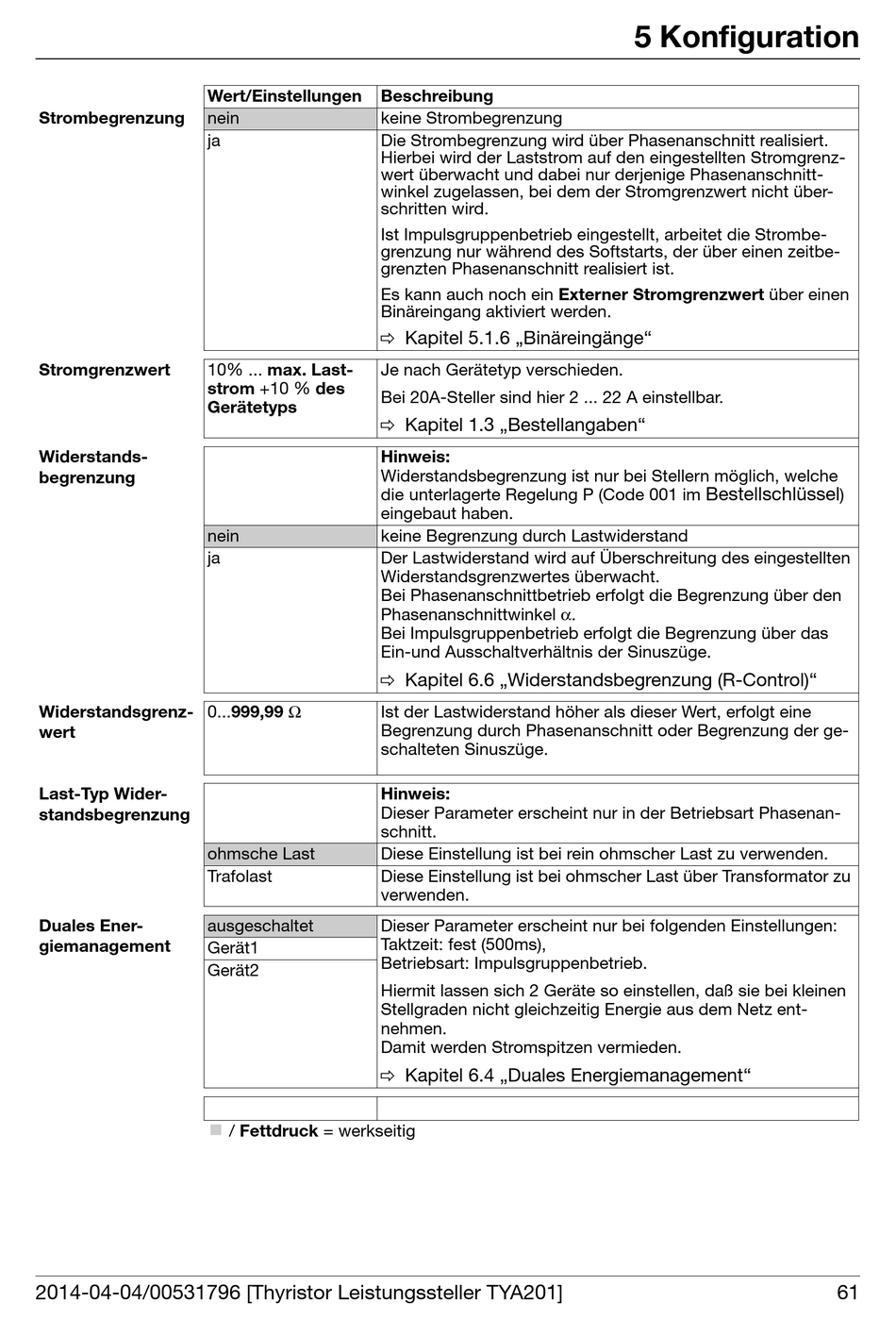

Strombegrenzung

Stromgrenzwert

Widerstands-
begrenzung
Widerstandsgrenz-
wert
Last-Typ Wider-
standsbegrenzung
Duales Ener-
giemanagement
2014-04-04/00531796 [Thyristor Leistungssteller TYA201]
Wert/Einstellungen
nein
ja
10% ... max. Last-
strom +10 % des
Gerätetyps
nein
ja
0...999,99 Ω
ohmsche Last
Trafolast
ausgeschaltet
Gerät1
Gerät2
k
/ Fettdruck = werkseitig
Beschreibung
keine Strombegrenzung
Die Strombegrenzung wird über Phasenanschnitt realisiert.
Hierbei wird der Laststrom auf den eingestellten Stromgrenz-
wert überwacht und dabei nur derjenige Phasenanschnitt-
winkel zugelassen, bei dem der Stromgrenzwert nicht über-
schritten wird.
Ist Impulsgruppenbetrieb eingestellt, arbeitet die Strombe-
grenzung nur während des Softstarts, der über einen zeitbe-
grenzten Phasenanschnitt realisiert ist.
Es kann auch noch ein Externer Stromgrenzwert über einen
Binäreingang aktiviert werden.
v Kapitel 5.1.6 „Binäreingänge"
Je nach Gerätetyp verschieden.
Bei 20A-Steller sind hier 2 ... 22 A einstellbar.
v Kapitel 1.3 „Bestellangaben"
Hinweis:
Widerstandsbegrenzung ist nur bei Stellern möglich, welche
die unterlagerte Regelung P (Code 001 im
eingebaut haben.
keine Begrenzung durch Lastwiderstand
Der Lastwiderstand wird auf Überschreitung des eingestellten
Widerstandsgrenzwertes überwacht.
Bei Phasenanschnittbetrieb erfolgt die Begrenzung über den
Phasenanschnittwinkel α.
Bei Impulsgruppenbetrieb erfolgt die Begrenzung über das
Ein-und Ausschaltverhältnis der Sinuszüge.
v Kapitel 6.6 „Widerstandsbegrenzung (R-Control)"
Ist der Lastwiderstand höher als dieser Wert, erfolgt eine
Begrenzung durch Phasenanschnitt oder Begrenzung der ge-
schalteten Sinuszüge.
Hinweis:
Dieser Parameter erscheint nur in der Betriebsart Phasenan-
schnitt.
Diese Einstellung ist bei rein ohmscher Last zu verwenden.
Diese Einstellung ist bei ohmscher Last über Transformator zu
verwenden.
Dieser Parameter erscheint nur bei folgenden Einstellungen:
Taktzeit: fest (500ms),
Betriebsart: Impulsgruppenbetrieb.
Hiermit lassen sich 2 Geräte so einstellen, daß sie bei kleinen
Stellgraden nicht gleichzeitig Energie aus dem Netz ent-
nehmen.
Damit werden Stromspitzen vermieden.
v Kapitel 6.4 „Duales Energiemanagement"
5 Konfiguration
Bestellschlüssel
)
61
