JUMO 709061/8-01-032 Betriebsanleitung Seite 20

2 Montage
A
Aufstellhöhe
20
Zerstörung durch Überhitzung:
Bei längerem Betrieb mit maximalem Laststrom erhitzt sich der Kühlkörper
und dessen Umgebung.
Aus diesem Grund muss bei Umgebungstemperaturen über 45 °C der ma-
ximale Laststrom wie im Bild reduziert werden, da sonst das Thyristormodul
zerstört wird.
Die am Display angezeigte Gerätetemperatur darf 100 °C nicht überschreiten.
Bei einer Gerätetemperatur >100 °C wird eine Meldung „Achtung Hohe Tem-
peratur" ausgegeben.
Bei einer Gerätetemperatur >105 °C wird der Stellgrad schrittweise mit jedem
Grad Temperaturerhöhung um 10 % reduziert.
Bei einer Gerätetemperatur >115 °C wird der Steller ganz ausgeschaltet.
v Kapitel 8 „Fehlermeldungen und Alarme"

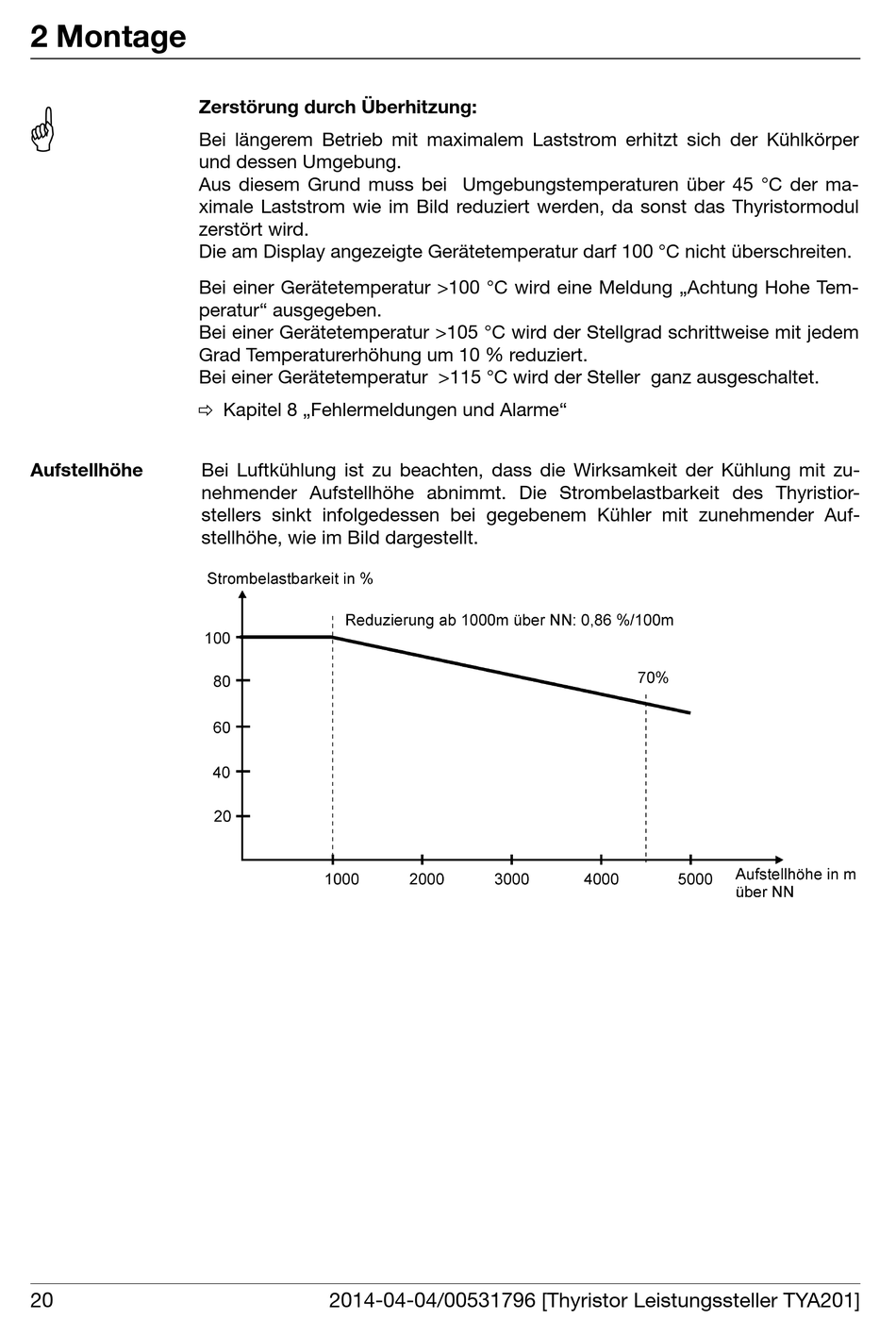

Bei Luftkühlung ist zu beachten, dass die Wirksamkeit der Kühlung mit zu-
nehmender Aufstellhöhe abnimmt. Die Strombelastbarkeit des Thyristior-
stellers sinkt infolgedessen bei gegebenem Kühler mit zunehmender Auf-
stellhöhe, wie im Bild dargestellt.
2014-04-04/00531796 [Thyristor Leistungssteller TYA201]
