3 Elektrischer Anschluss

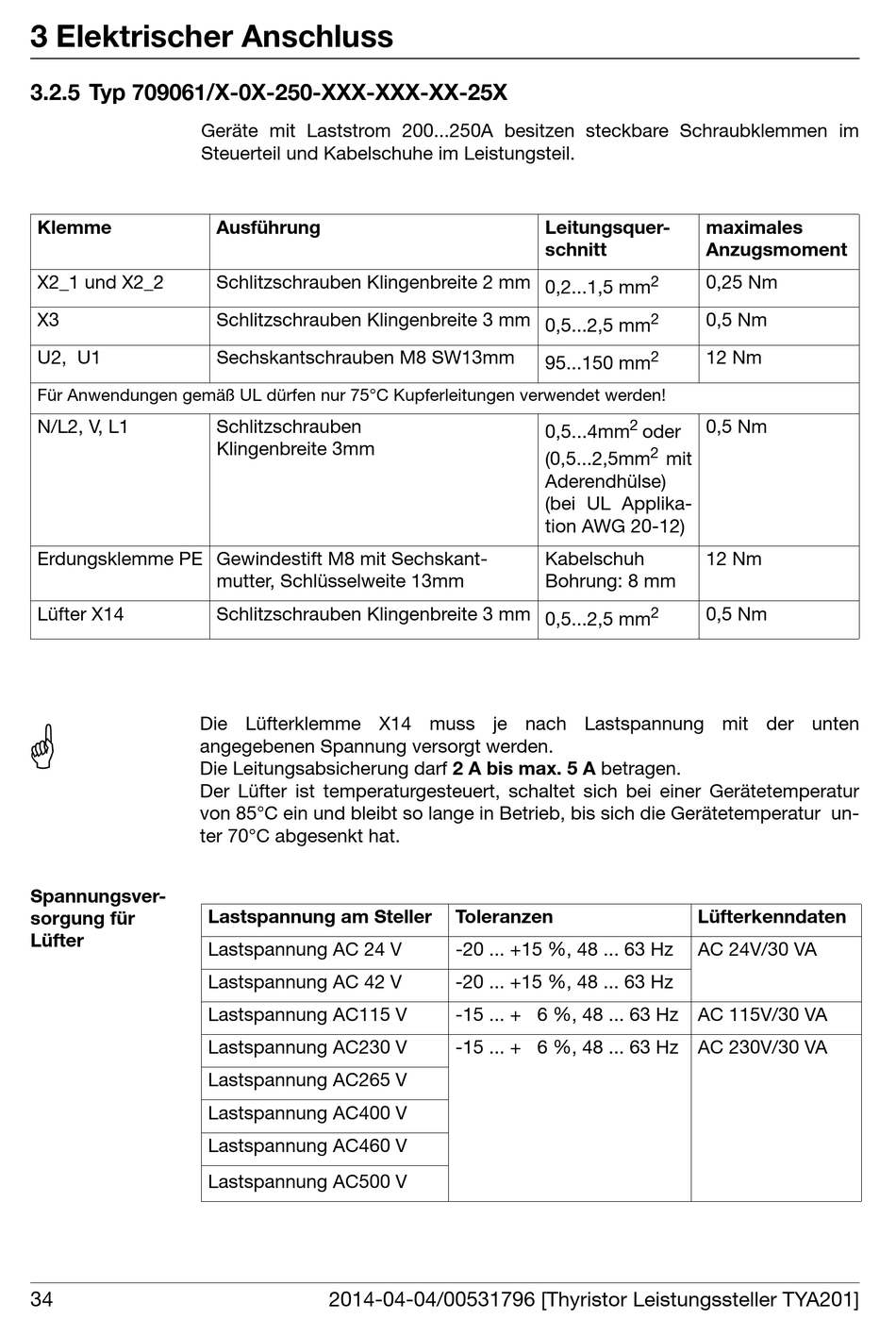

3.2.5 Typ 709061/X-0X-250-XXX-XXX-XX-25X

Klemme
X2_1 und X2_2
X3
U2, U1
Für Anwendungen gemäß UL dürfen nur 75°C Kupferleitungen verwendet werden!
N/L2, V, L1
Erdungsklemme PE Gewindestift M8 mit Sechskant-
Lüfter X14
A
Spannungsver-
sorgung für
Lüfter
34
Geräte mit Laststrom 200...250A besitzen steckbare Schraubklemmen im
Steuerteil und Kabelschuhe im Leistungsteil.
Ausführung
Schlitzschrauben Klingenbreite 2 mm 0,2...1,5 mm
Schlitzschrauben Klingenbreite 3 mm 0,5...2,5 mm
Sechskantschrauben M8 SW13mm
Schlitzschrauben
Klingenbreite 3mm
mutter, Schlüsselweite 13mm
Schlitzschrauben Klingenbreite 3 mm 0,5...2,5 mm
Die Lüfterklemme X14 muss je nach Lastspannung mit der unten
angegebenen Spannung versorgt werden.
Die Leitungsabsicherung darf 2 A bis max. 5 A betragen.
Der Lüfter ist temperaturgesteuert, schaltet sich bei einer Gerätetemperatur
von 85°C ein und bleibt so lange in Betrieb, bis sich die Gerätetemperatur un-
ter 70°C abgesenkt hat.
Lastspannung am Steller
Lastspannung AC 24 V
Lastspannung AC 42 V
Lastspannung AC115 V
Lastspannung AC230 V
Lastspannung AC265 V
Lastspannung AC400 V
Lastspannung AC460 V
Lastspannung AC500 V
2014-04-04/00531796 [Thyristor Leistungssteller TYA201]
Leitungsquer-
schnitt
95...150 mm
0,5...4mm
(0,5...2,5mm
Aderendhülse)
(bei UL Applika-
tion AWG 20-12)
Kabelschuh
Bohrung: 8 mm
Toleranzen
-20 ... +15 %, 48 ... 63 Hz
-20 ... +15 %, 48 ... 63 Hz
-15 ... + 6 %, 48 ... 63 Hz AC 115V/30 VA
-15 ... + 6 %, 48 ... 63 Hz AC 230V/30 VA
maximales
Anzugsmoment
2 0,25 Nm
0,5 Nm
2
2 12 Nm
2 0,5 Nm
oder
2
mit
12 Nm
2 0,5 Nm
Lüfterkenndaten
AC 24V/30 VA
