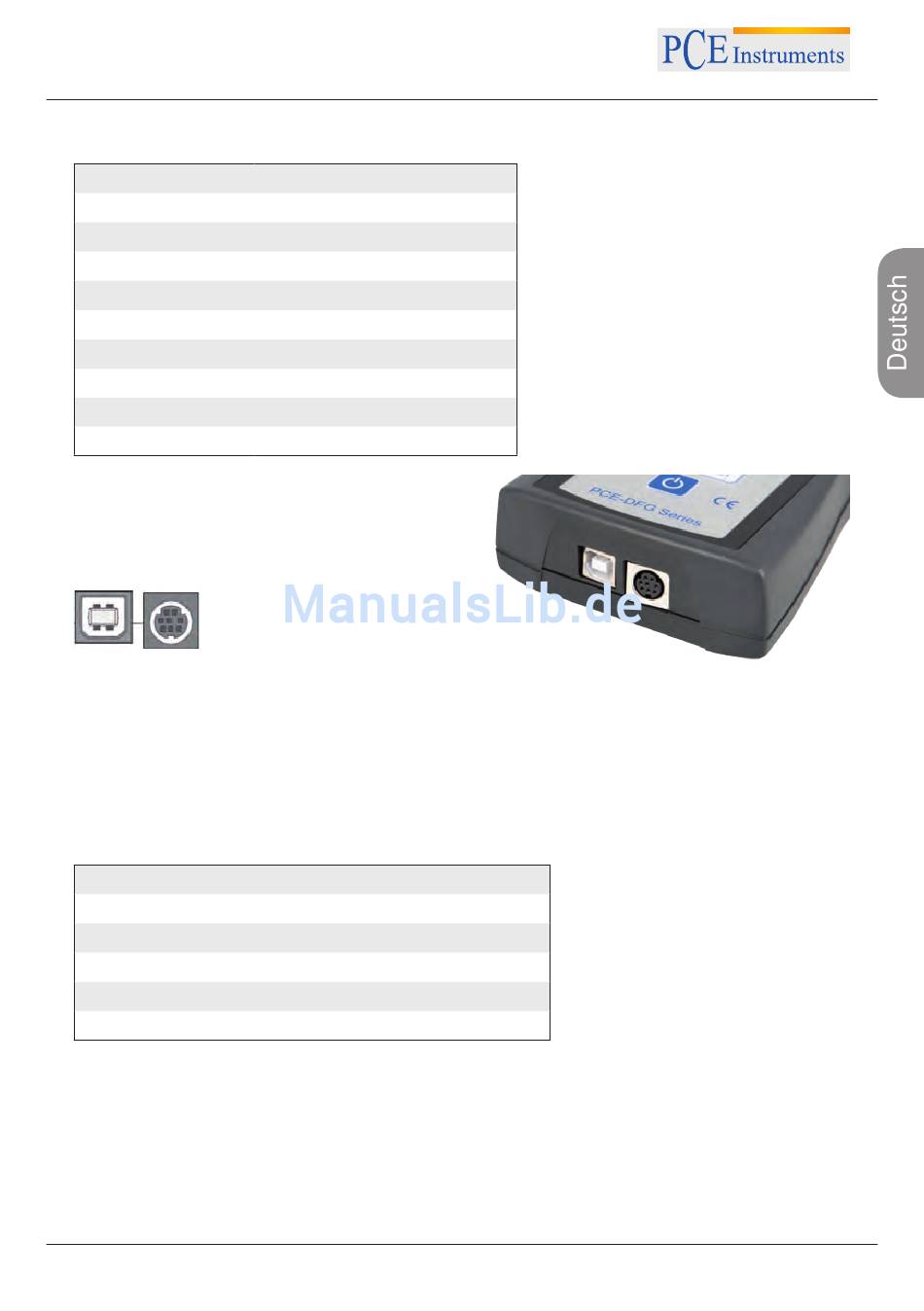

Externe Schnittstelle
MD8 Multifunktionsschnittstelle
Pin
1
2
3
4
5
6
7
8
USB
MD8
6.1
USB-Schnittstelle
Die USB-Schnittstelle wird verwendet, um Daten zum PC zu übertragen, sowie zum Aufladen. Verbinden Sie dazu
das USB-Kabel dem Ladegerät. Schließen Sie das Kabel an einen PC an, um Daten hochzuladen.
6.2
Multifunktionsschnittstelle
Die MD8-Schnittstelle ist eine Multifunktionsschnittstelle mit einer RS232-Schnittstelle zur Verbindung mit einem
Drucker oder Computer und zwei Alarmausgängen.
RS232 Spezifikationen
Datenwortlänge
Stoppbit
Parität
Baudrate
Hardware-Flusssteuerung
Sie können die Baudrate im Menübereich einstellen.
Belegung
RS232-Sender (Transmit – TX)
RS232-Empfänger (Receive - RX)
RS232-Masse
Alarmausgang A+
Nicht belegt
Alarmausgang Com -
Alarmausgang B+
Nicht belegt
8 Bits
1 Bit
keine
9600, 19200, 38400
keine
DE - 11
