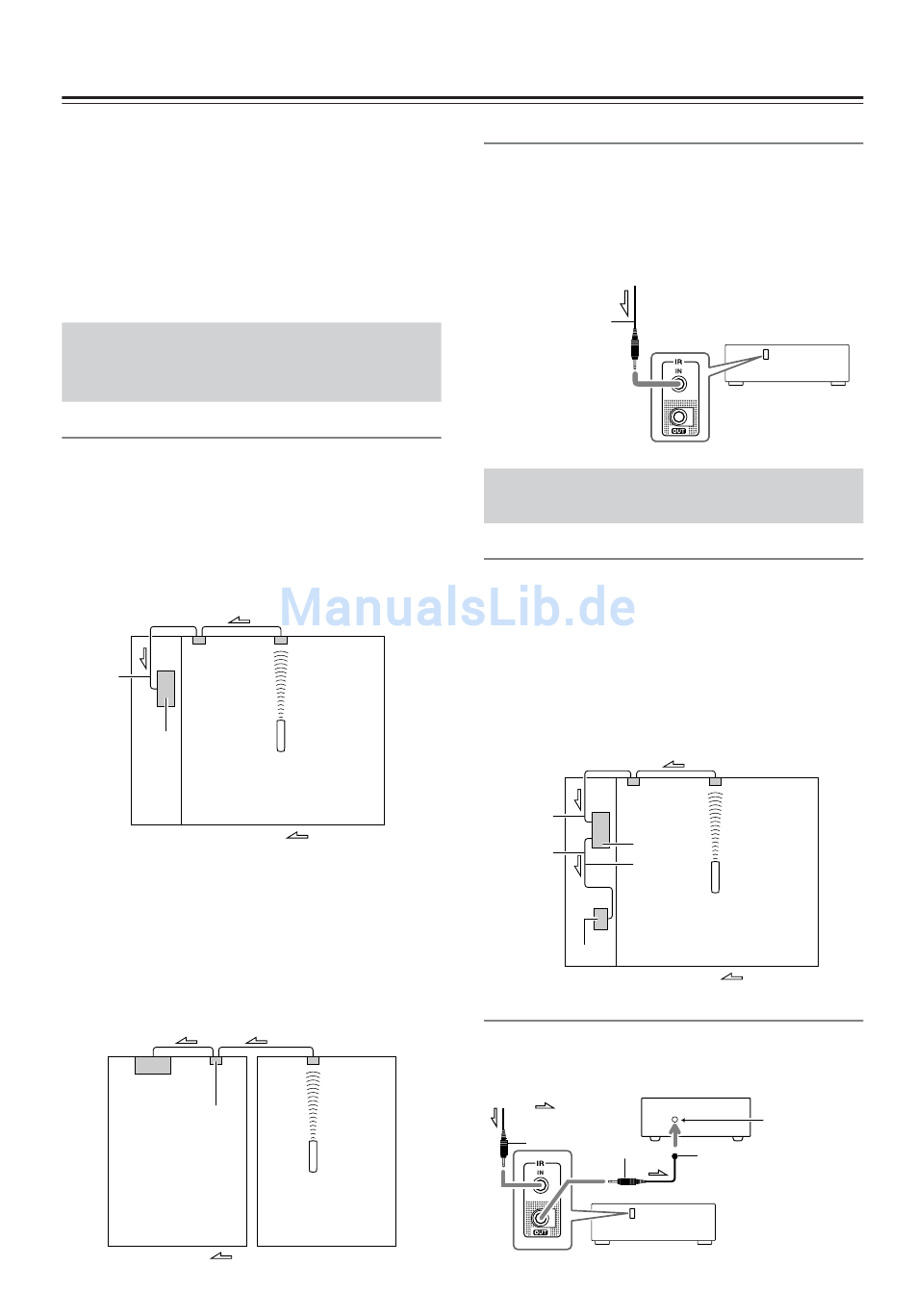

Anschluss von Geräten, die von den Signalen der
Fernbedienung (IR IN/OUT) nicht erreicht werden
Um die Fernbedienung zur Steuerung des Receivers
aus dem Fernbereich verwenden zu können, müssen
Sie ein Multiroom-System (separat erhältlich) wie
das im Folgenden aufgelistete System einrichten:
• Multiroom-A/V-Verteilungs- und Steuersystem, z.B.
®
von Niles und Xantech
* Xantech ist ein eingetragenes Warenzeichen der Xantech
Corporation.
* Niles ist ein eingetragenes Warenzeichen der Niles Audio
Corporation.
Wenn das Signal der Fernbedienung
den Sensor des Receivers nicht
erreicht
Effiziente Ausrichtung des Sensors
Beispiel für denHauptbereich
Wenn der Receiver in einem Schrank oder einem
anderen Möbel untergebracht ist, in das der IR-
Lichtstrahl der Fernbedienung nicht eindringen kann,
dann ist die Bedienung mit der Fernbedienung nicht
möglich. In diesem Fall müssen Sie einen Fernsensor
außerhalb des Möbels installieren, damit das IR-Licht
der Fernbedienung empfangen wird.
Verteilerblock
IR IN
Receiver
Im
Schrank
Beispiel für den Fernbereich
Der Eingang IR IN erlaubt Ihnen die Bedienung des
Receivers vom Fernbereich (Zone 2) mit der
Fernbedienung auch dann, wenn sich der Fernbereich
(Zone 2) auf der anderen Seite des Gebäudes getrennt
vom Hauptbereich befindet. Das Schaltbild unten zeigt
Ihnen, wie die Anschlüsse für den Fernbereich (Zone 2)
auszuführen sind.
Zu IR IN
Receiver
Verteilerblock
Hauptbereich
38
De-
®
IR-Empfänger
Fernbedienung
Hauptbereich
: Signalfluss
IR-
Empfänger
Fernbedienung
Zone 2
: Signalfluss
Herstellen von Sensorverbindungen
Wenn Sie den IR-Empfänger im Hauptbereich aufstellen,
schließen Sie das Kabel vom Verteilerblock an die Buchse
IR IN an.
Stellen Sie die Verbindung wie unten gezeigt her.
Schließen Sie keine Geräte an die Netzsteckdose an, bis
Sie alle Verbindungen hergestellt haben.
vom Verteilerblock
Kabel mit
Miniklinkenstecker
Wenn das Signal der Fernbedienung
andere Geräte nicht erreicht
Effiziente Ausrichtung des Sensors
In diesem Fall benötigen Sie einen im Handel
erhältlichen IR-Emitter. Schließen Sie den IR-Emitter
mit einem Ministecker an den IR OUT – Anschluss am
Receiver an und stellen Sie diesen dann auf den
Fernsensor des Geräts oder gegenüber davon auf. Wenn
der IR-Emitter angeschlossen ist, wird nur der
Signaleingang zum IR IN–Anschluss am IR
OUT–Anschluss ausgegeben. Der Signaleingang vom
Fernsensor auf der Frontseite des Receivers erzeugt
keine Ausgabe am Anschluss IR OUT.
Verteilerblock
IR IN
Receiver
IR OUT
Infrarot-
Emitter
Sonstiges
Gerät
Herstellen von Sensorverbindungen
Der IR-Emitter sollte wie unten abgebildet an die IR
OUT-Buchse angeschlossen werden.
Anderes Gerät
: Signalfluss
Miniklinken
stecker
Miniklinkenstecker
Infrarot-Emitter
Receiver
Receiver
IR-Empfänger
Fernbedienung
: Signalfluss
Fernbedienungs
sensor
Emitter
