6. Drücken Sie auf Monitor B LINKS oder RECHTS, um für den MODUS die Einstellung KOPIE auszuwählen (Abbildung C.7).
Wählen Sie unter SELBST die Einstellung EIN oder AUS. Wenn EIN eingestellt ist, wird die Selbstkalibrierung zusammen
mit der kopierten Kalibrierung durchgeführt.
7. Wählen Sie die GAMMA-Zieleinstellung: KEINE KORREKTUR, 2.2, OPTION, PROGRAMMIERBAR und
BENUTZERDEFINIERT. Verwenden Sie bitte dieselbe GAMMA-Zieleinstellung wie für Monitor A.
HINWEIS: Bei der Auswahl von BENUTZERDEFINIERT kann der Gammawert im Bereich von 0,5 bis 4,0 in Schritten
von 0,1 geändert werden.
8. Sie werden aufgefordert, den USB-Sensor in der Mitte des Bildschirms zu platzieren (Abbildung C.8). Neigen Sie den
Monitor um etwa 5 Grad nach hinten und platzieren Sie den USB-Sensor in der Mitte des Bildschirms (Abbildung C.1).
HINWEIS: Halten Sie den USB-Sensor flach auf den LCD-Bildschirm, um äußere Lichteinflüsse zu vermeiden.
Üben Sie dabei keinen Druck auf den Bildschirm aus. Drücken Sie auf SELECT.
9. Drücken Sie am Monitor B auf SELECT, um das Lesen der Weißpunktinformationen von Monitor A zu starten.
10. Nach dem Kopieren der Informationen von Monitor A wird die Zieleinstellung für die LUMINISZENZ gespeichert und im
OSD Fenster auf Monitor B angezeigt. Der Zielwert kann nicht angepasst werden (Abbildung C.9).

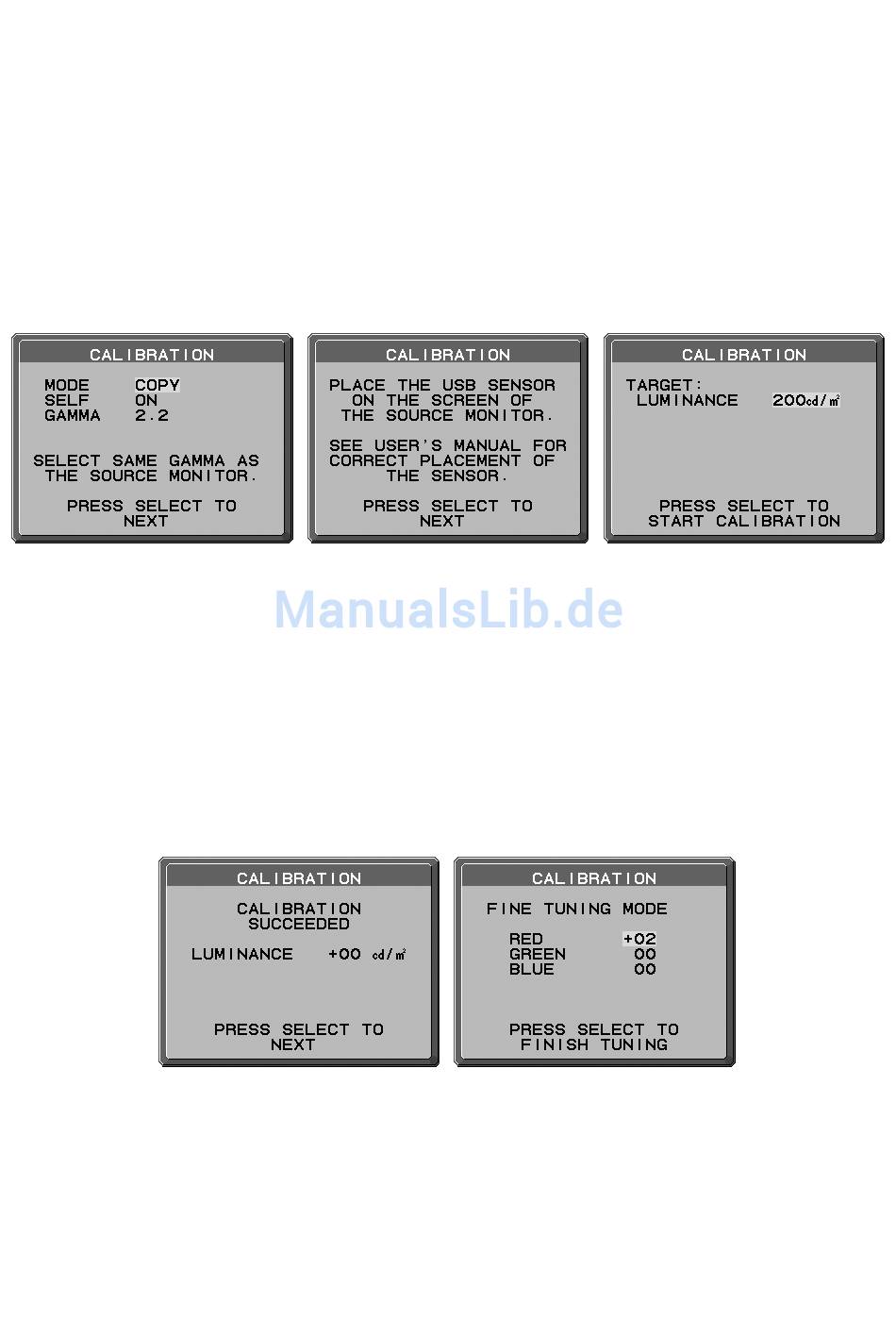

Abbildung C.7
11. Entfernen Sie den USB-Sensor vom Quellmonitor A und platzieren Sie ihn in der Bildschirmmitte von Monitor B
(Abbildung C.2).
12. Drücken Sie auf SELECT, um das Kopieren der Kalibrierung zu starten. Abhängig von den Benutzereinstellungen kann der
Kopiervorgang einige Minuten in Anspruch nehmen.
13. Nach erfolgreicher Kalibrierung sollten die Weißpunkte von Monitor A und Monitor B übereinstimmen. Wenn die Meldung
KALIBRIERUNG ERFOLGREICH (Abbildung C.10) angezeigt wird, drücken Sie auf SELECT, um im
OPTIMIERUNGSMODUS fortzufahren.
14. Wenn die Meldung OPTIMIERUNGSMODUS (Abbildung C.11) angezeigt wird, drücken Sie auf EXIT, wenn Sie mit der
Kalibrierung zufrieden sind. Wenn die Kalibrierung unbefriedigend ist, haben Sie zwei Möglichkeiten:
(A) Optimieren Sie den Weißpunkt manuell mit den Tasten LINKS und RECHTS.
(B) Starten Sie die automatische Kopie der Kalibrierung neu, drücken Sie auf SELECT und kehren Sie zu Schritt 3 zurück.
15. Drücken Sie auf EXIT, um den Kalibrierungsmodus zu beenden.
Abbildung C.8
Abbildung C.10
Abbildung C.11
Deutsch-30
Abbildung C.9
