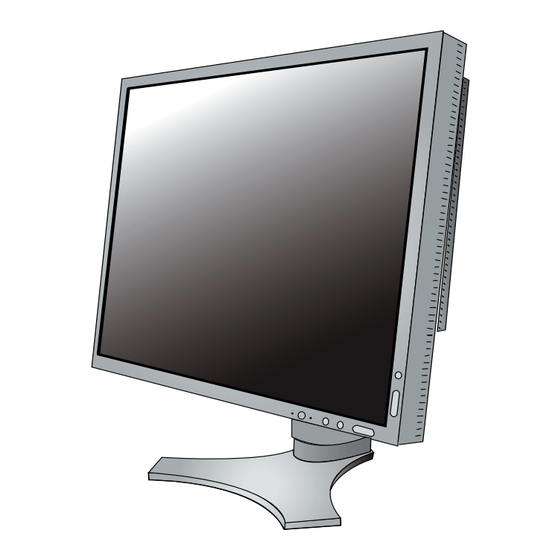

NEC MultiSync LCD1990FX Bedienerhandbuch
  1. Anleitungen
  2. Marken
  3. NEC Anleitungen
  4. Monitore
  5. MultiSync LCD1990FX
  6. Bedienerhandbuch

NEC MultiSync LCD1990FX Bedienerhandbuch

Vorschau ausblenden Andere Handbücher für MultiSync LCD1990FX:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MultiSync LCD1990FX
Bedienerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC MultiSync LCD1990FX

Inhaltszusammenfassung für NEC MultiSync LCD1990FX

  • Seite 1 MultiSync LCD1990FX Bedienerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Erklärung ............................ Deutsch-1 Konformitätserklärung - Canadian Department of Communications ........... Deutsch-2 Konformitätserklärung ......................... Deutsch-2 Inhalt der Verpackung ......................... Deutsch-3 Kurzanleitung ..........................Deutsch-4 Bedienelemente .......................... Deutsch-8 Einsatzempfehlungen ........................Deutsch-12 Technische Daten ........................Deutsch-14 Merkmale und Funktionen ......................Deutsch-15 Fehlerbehebung ..........................

  • Seite 3: Erklärung

    Monitor ohne Netzkabel geliefert wurde. Wird der MultiSync LCD1990FX in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde.

  • Seite 4: Konformitätserklärung - Canadian Department Of Communications

    C-UL: Trägt die Kennzeichnung C-UL und erfüllt die kanadischen Sicherheitsrichtlinien nach CSA/CSA C22.2 No. 60950-1. FCC-Hinweis Verwenden Sie die angebrachten bzw. angegebenen Kabel mit dem Farbmonitor MultiSync LCD1990FX, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Das Netzkabel muss in den USA zugelassen sein, den dortigen Sicherheitsstandards entsprechen und folgende Bedingungen erfüllen.

  • Seite 5: Inhalt Der Verpackung

    Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync LCD1990FX mit neig-, schwenk- und höhenverstellbarem Pivotfuß • Netzkabel (Kontinentaleuropa) • Netzkabel (Großbritannien) • Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten) • Signalkabel (Kabel von DVI-D auf DVI-D) •...

  • Seite 6: Kurzanleitung

    6. Sorgen Sie dafür, dass alle Kabel flach am Fuß anliegen (Abbildung C.2). Achten Sie beim Verlegen der Kabel auf Neigung, Höhe, Senkung und Drehung des Bildschirms. 30° Neigung Höchste Fußposition DVI-I Gleichspannung (Ausgang) D-SUB Anschluss für NEC-Zusatzprodukte. Verwenden Sie diesen Anschluss nur, wenn dies explizit angegeben wird. Netzkabel Abbildung C.1 Deutsch-4...
  • Seite 7 Abbildung C.3 Abbildung C.2 7. Halten Sie alle Kabel fest, und setzen Sie die Kabelabdeckung auf den Fuß (Abbildung D.1). Zum Entfernen heben Sie die Kabelabdeckung an, wie in Abbildung D.2 dargestellt. 8. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

  • Seite 8: Heben Und Senken Des Bildschirms

    Heben und Senken des Bildschirms Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an, und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1). HINWEIS: Heben und senken Sie den Monitor vorsichtig.

  • Seite 9: Entfernen Des Monitorfußes Für Die Montage

    Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor: 1. Ziehen Sie alle Kabel ab. 2. Fassen Sie den Monitor auf beiden Seiten an, und heben Sie ihn in die höchste Position. 3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung S.1). Abbildung S.1 4.

  • Seite 10: Bedienelemente

    Bedienelemente Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen: Sie können auf das OSM-Menü zugreifen, indem Sie eine der Steuerungstasten (EXIT, LINKS, RECHTS, AUF, AB) drücken. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT. HINWEIS: Zum Wechseln des Signaleingangs muss das OSM Menü geschlossen werden. Querformat Hochformat 1 AmbiBright-Sensor...
  • Seite 11 ECO-MODUS Reduziert den Stromverbrauch durch Verringerung der Helligkeit. 1: Verringert die Helligkeit um 25 %. 2: Verringert die Helligkeit um 50 %. B-DEF.: Verringert die Helligkeit entsprechend der Festlegung durch den Benutzer. Anweisungen zu benutzerdefinierten Einstellungen finden Sie im erweiterten OSM-Menü. AUTOM.
  • Seite 12 Farbsteuerungssystem Farbsteuerungssystem: Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden (sRGB und ORIGINAL FARBEN sind Standardeinstellungen und können nicht angepasst werden. R,G,B: Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar.
  • Seite 13 MENÜ Werkzeuge SPRACHE Die OSM-Steuerungsmenüs sind in acht Sprachen verfügbar. OSM LINKS/RECHTS Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach links oder rechts verschoben werden. OSM AUF/AB Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben oder unten verschoben werden.

  • Seite 14: Einsatzempfehlungen

    Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.
  • Seite 15 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet.

  • Seite 16: Technische Daten

    832 x 624* bei 75 Hz 1024 x 768* bei 60 Hz bis 75 Hz NEC DISPLAY SOLUTIONS empfiehlt für 1152 x 870* bei 75 Hz optimale Leistung die angegebenen 1280 x 1024 bei 60 Hz bis 75 Hz..Auflösungen bei 60 Hz.

  • Seite 17: Merkmale Und Funktionen

    So können kompatible Montagevorrichtungen von Drittanbietern problemlos verwendet werden. NaViSet: Eine bahnbrechende Software-Familie, entwickelt von NEC Display Solutions Europe GmbH. Sie bietet intuitiven Zugriff auf alle Monitor-Einstellungen sowie Ferndiagnose über die Windows-Schnittstelle und basiert auf dem VESA-Standard DDC/CI. Bei Verwendung eines standardmäßigen VGA- oder DVI-Signalkabels bietet NaViSet Einzelplatzbenutzern, aber auch im Netzwerk mittels NaViSet...

  • Seite 18: Fehlerbehebung

    Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.

  • Seite 19: Anhang

    Anhang Wenn Sie detaillierte Informationen über die Bedienelemente wünschen, verwenden Sie das erweiterte Menü. <Verwendung des erweiterten Menüs> • Schalten Sie den Monitor aus. • Schalten Sie den Monitor ein, indem Sie die Tasten POWER und SELECT mindestens eine Sekunde lang gleichzeitig drücken.
  • Seite 20 Video EQ (nur Dient zur Optimierung der Form (Tailing) der RGB-Signale. analoger Eingang) Pegel: 0 - 7 Sync Threshold Passt den Begrenzungswert eines Synchronisationssignals an. Passt die Empfindlichkeit (Synchronisations- separater oder gemischter Eingangssignale an. schwellenwert) (nur Verwenden Sie diese Option, wenn die Optimierung das Rauschen nicht erfolgreich analoger Eingang) beseitigt.
  • Seite 21 Menüpunkt 6 Language (Sprache) Die OSM-Steuerungsmenüs sind in acht Sprachen verfügbar. Drücken Sie LINKS oder RECHTS, um eine Option auszuwählen. OSM H. Position Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt (OSM H-Position) werden soll. Die Position kann nach links oder rechts verschoben werden. OSM V.

  • Seite 22: Verwendung Der Funktion „Autom. Helligkeit

    Verwendung der Funktion „Autom. Helligkeit“ Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend hell geschaltet. Ist der Raum dunkel, wird der Monitor entsprechend dunkel geschaltet.

  • Seite 23: Tco'03

    TCO’03 (Dies ist eine Übersetzung des englischen TCO’03-Textes) Herzlichen Glückwunsch! Ihr neues Anzeigegerät trägt das Siegel „TCO’03 Displays“. Das bedeutet, dass dieses Gerät nach Qualitäts- und Umweltrichtlinien hergestellt wurde, die zu den strengsten der Welt gehören. Bei der Entwicklung dieses hochleistungsfähigen Geräts wurde nicht nur auf Benutzerfreundlichkeit, sondern auch auf möglichst geringe Umweltbelastung geachtet.

  • Seite 24: Informationen Des Herstellers Zu Recycling Und Energieverbrauch

    Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung benutzerfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (International Organization for für Standardization).
