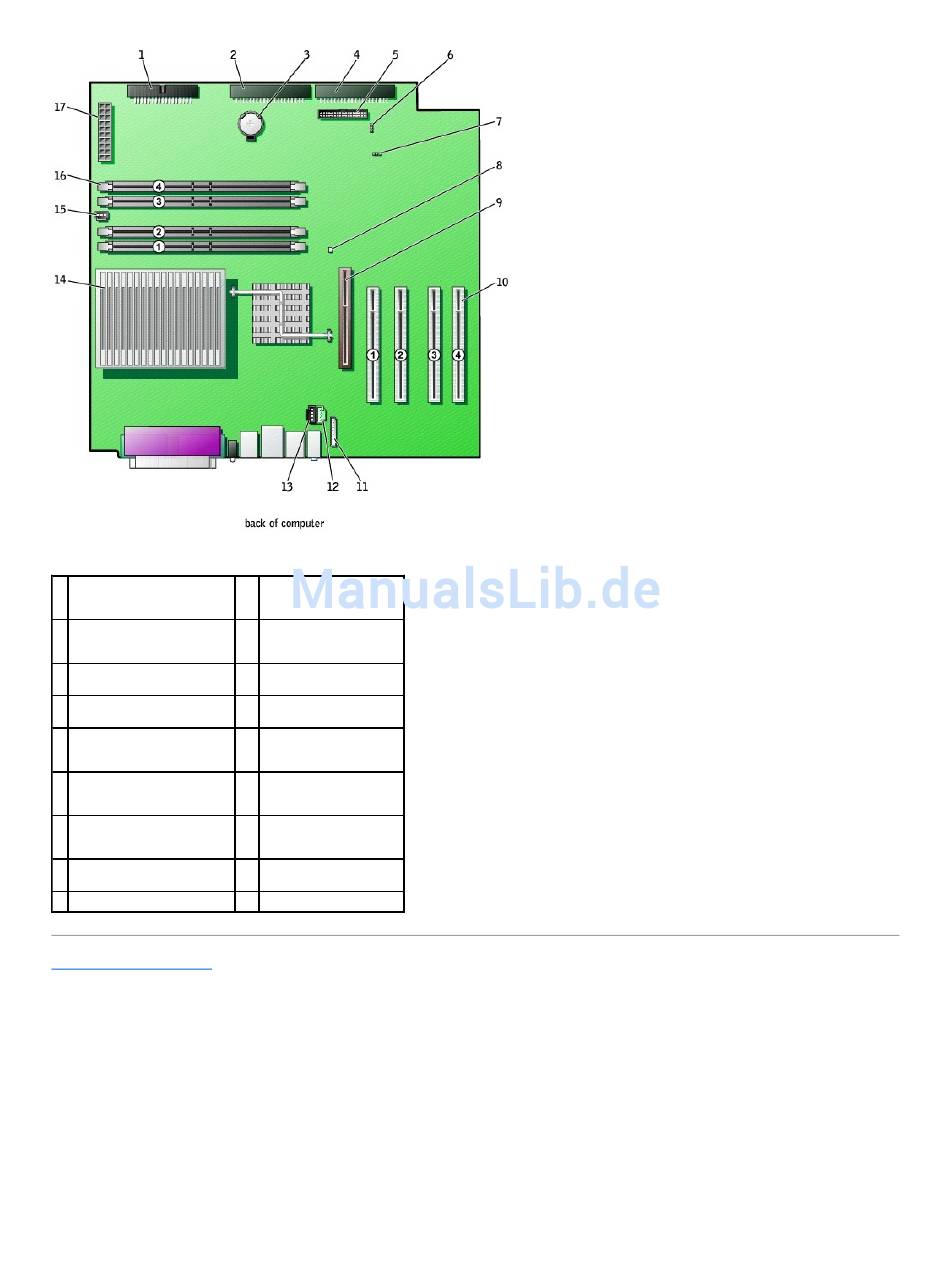

1 Diskettenlaufwerkanschluss
(DSKT)
2 CD-/DVD-Laufwerkanschluss
(SEC_IDE)
3 Batteriesockel (BATTERY)
4 Festplattenlaufwerkanschluss
(PRI_IDE)
5 Frontseitiger Anschluss
(FRONTPANEL)
6 Passwortsteckbrücke (PSWD) 15 Anschluss für
7 Steckbrücke zum Löschen
des CMOS (CLR_CMOS)
8 Stand-by-Stromanzeige
(AUX_PWR)
9 AGP-Kartenanschluss (AGP)
Zurück zum Inhaltsverzeichnis
10 Anschlüsse für PCI-
Karten (PCI1, PCI2, PCI3
und PCI4)
11 Audiokabelanschluss der
Computervorderseite
(FRONTAUDIO)
12 Telefonanschluss
(MODEM)
13 Audiokabelanschluss für
das CD-Laufwerk (CD_IN)
14 Anschluss für
Mikroprozessor und
Wärmeableitblech (CPU)
Mikroprozessorlüfter
(FAN2)
16 Speichermodulanschlüsse
(RIMM 1, RIMM 2, RIMM 3
und RIMM 4)
17 Netzanschluss (POWER)
