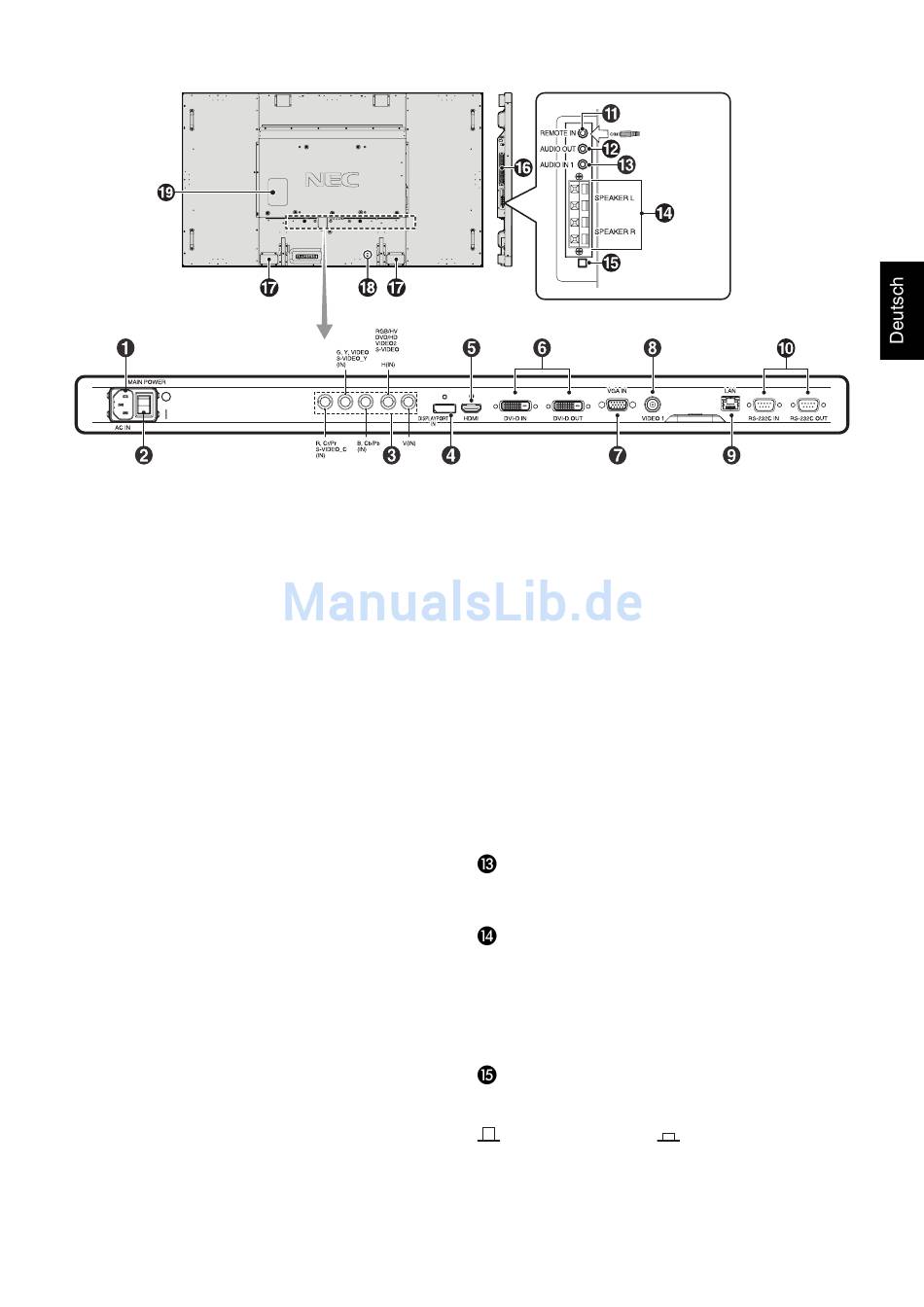

Anschlüsse
³
Wechselstromeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
·
Hauptnetzschalter
Schalter zum Ein- und Ausschalten der Netzspannung.
»
RGB/HV IN [R, G, B, H, V] (BNC)*
Eingang für analoge RGB-Signale oder Signale von einem
anderen RGB-Gerät.
Dies dient auch dazu, Geräte wie DVD-Player, HDTV-Geräte
und Set-Top-Boxen anzuschließen. Ein Synchronisation auf
Grün-Signal kann an den G-Anschluss angeschlossen werden.
Dieser Eingang kann für eine RGB-, DVD/HD- oder
Videoquelle verwendet werden. Wählen Sie den Signaltyp
unter ANSCHLUSSEINSTELLUNG.
¿
DISPLAYPORT-Anschluss
Eingang für DisplayPort-Signale.
´
HDMI-Anschluss
Eingang für digitale HDMI-Signale.
²
DVI-Anschluss (DVI-D)
IN-Anschluss: Eingang für digitale RGB-Signale von einem
Computer oder HDTV-Gerät mit digitalem RGB-Ausgang.
* Dieser Anschluss unterstützt keine analogen
Eingangssignale.
OUT-Anschluss: Ausgabe des über den DVI IN-Anschluss
oder HDMI-Anschluss eingespeisten DVI-Signals. (Nur DVI-
Signal, ein HDMI-Signal wird nicht durchgeschleift.)
¶
VGA IN (Mini-D-SUB-Anschluss, 15-polig)
Eingang für analoge RGB-Signale von einem Computer oder
anderem RGB-Gerät.
º
VIDEO1 IN-Anschluss (BNC)
Eingang für ein gemischtes Videosignal.
¾
LAN-Port (RJ-45)
LAN-Verbindung. Siehe Seite 34.
µ
RS-232C (D-Sub-Anschluss, 9-polig)
IN-Anschluss: Verbinden Sie den RS-232C-Eingang mit
externen Geräten, wie z. B. einem PC, um die RS-232C-
Funktionen zu steuern.
OUT-Anschluss: RS-232C-Ausgang. Für den Anschluss
mehrerer MultiSync-Monitore mittels einer RS-232C-Verkettung.
¸
REMOTE IN (FERNB EING.) (Schwarz)
Verwenden Sie die optionale kabelgebundene
Fernbedienung, indem Sie sie an Ihren Monitor anschließen.
HINWEIS: Verwenden Sie diesen Anschluss nur, wenn dies
ausdrücklich angegeben wird.
Wenn Sie „Remote IN" verwenden, sollte die Einstellung
IR-STEUERUNG im OSD-Menü auf NORMAL gesetzt sein.
¹
AUDIO OUT (Blau)
Ausgang für die Ausgabe von Audiosignalen von den
Eingängen AUDIO IN 1, DPORT und HDMI an externe
Geräte (Stereoreceiver, Verstärker usw.).
Dieser Anschluss unterstützt keinen Kopfhörerstecker.
AUDIO IN 1 (Blau)
Eingang für Audiosignale von externen Geräten wie etwa
Computern, Videorekordern oder DVD-Playern.
EXTERNEN LAUTSPRECHERANSCHLÜSSE
Ausgang für das Audiosignal von den Anschlüssen AUDIO 1,
DPORT und HDMI.
Der rote Anschluss ist der Pluspol (+).
Der schwarze Anschluss ist der Minuspol (-).
Hinweis: Dieser Lautsprecheranschluss ist für
2 Lautsprecher à 15W gedacht (8 Ohm).
Umschalter für internen/externen Lautsprecher
Hiermit kann zwischen den internen und externen
Lautsprechern umgeschaltet werden.
: Interner Lautsprecher
HINWEIS: Schalten Sie den Monitor aus, bevor Sie den
Umschalter für den internen/externen Lautsprecher betätigen.
Deutsch-9
Von Steuerungs-
einheit des
optionalen
Zubehörs
: Externer Lautsprecher.
