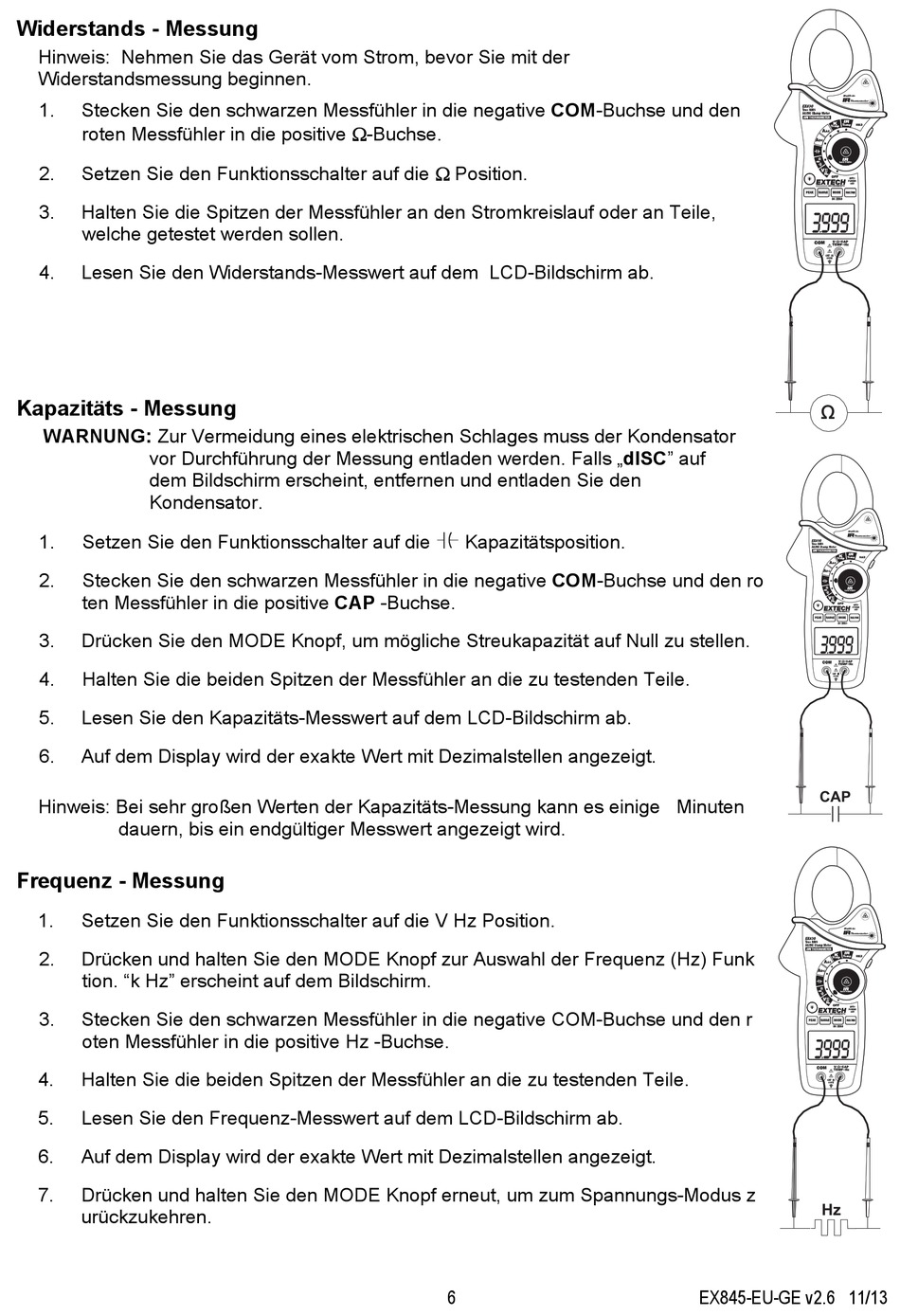

Widerstands - Messung
Hinweis: Nehmen Sie das Gerät vom Strom, bevor Sie mit der
Widerstandsmessung beginnen.
1.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse und den
roten Messfühler in die positive -Buchse.
Setzen Sie den Funktionsschalter auf die Position.
2.
3.
Halten Sie die Spitzen der Messfühler an den Stromkreislauf oder an Teile,
welche getestet werden sollen.
4.
Lesen Sie den Widerstands-Messwert auf dem LCD-Bildschirm ab.
Kapazitäts - Messung
WARNUNG: Zur Vermeidung eines elektrischen Schlages muss der Kondensator
vor Durchführung der Messung entladen werden. Falls „dISC" auf
dem Bildschirm erscheint, entfernen und entladen Sie den
Kondensator.
1.
Setzen Sie den Funktionsschalter auf die
2.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse und den ro
ten Messfühler in die positive CAP -Buchse.
3.
Drücken Sie den MODE Knopf, um mögliche Streukapazität auf Null zu stellen.
4.
Halten Sie die beiden Spitzen der Messfühler an die zu testenden Teile.
5.
Lesen Sie den Kapazitäts-Messwert auf dem LCD-Bildschirm ab.
6.
Auf dem Display wird der exakte Wert mit Dezimalstellen angezeigt.
Hinweis: Bei sehr großen Werten der Kapazitäts-Messung kann es einige Minuten
dauern, bis ein endgültiger Messwert angezeigt wird.
Frequenz - Messung
1.
Setzen Sie den Funktionsschalter auf die V Hz Position.
2.
Drücken und halten Sie den MODE Knopf zur Auswahl der Frequenz (Hz) Funk
tion. "k Hz" erscheint auf dem Bildschirm.
3.
Stecken Sie den schwarzen Messfühler in die negative COM-Buchse und den r
oten Messfühler in die positive Hz -Buchse.
4.
Halten Sie die beiden Spitzen der Messfühler an die zu testenden Teile.
5.
Lesen Sie den Frequenz-Messwert auf dem LCD-Bildschirm ab.
6.
Auf dem Display wird der exakte Wert mit Dezimalstellen angezeigt.
7.
Drücken und halten Sie den MODE Knopf erneut, um zum Spannungs-Modus z
urückzukehren.
Kapazitätsposition.
6
Ù
CAP
Hz
EX845-EU-GE v2.6 11/13
