Uso del supporto per la sospensione del proiettore PSS-610
Se si installa il proiettore al soffitto, usare il supporto
per la sospensione del proiettore PSS-610. Per
ulteriori informazioni sull'installazione al soffitto,

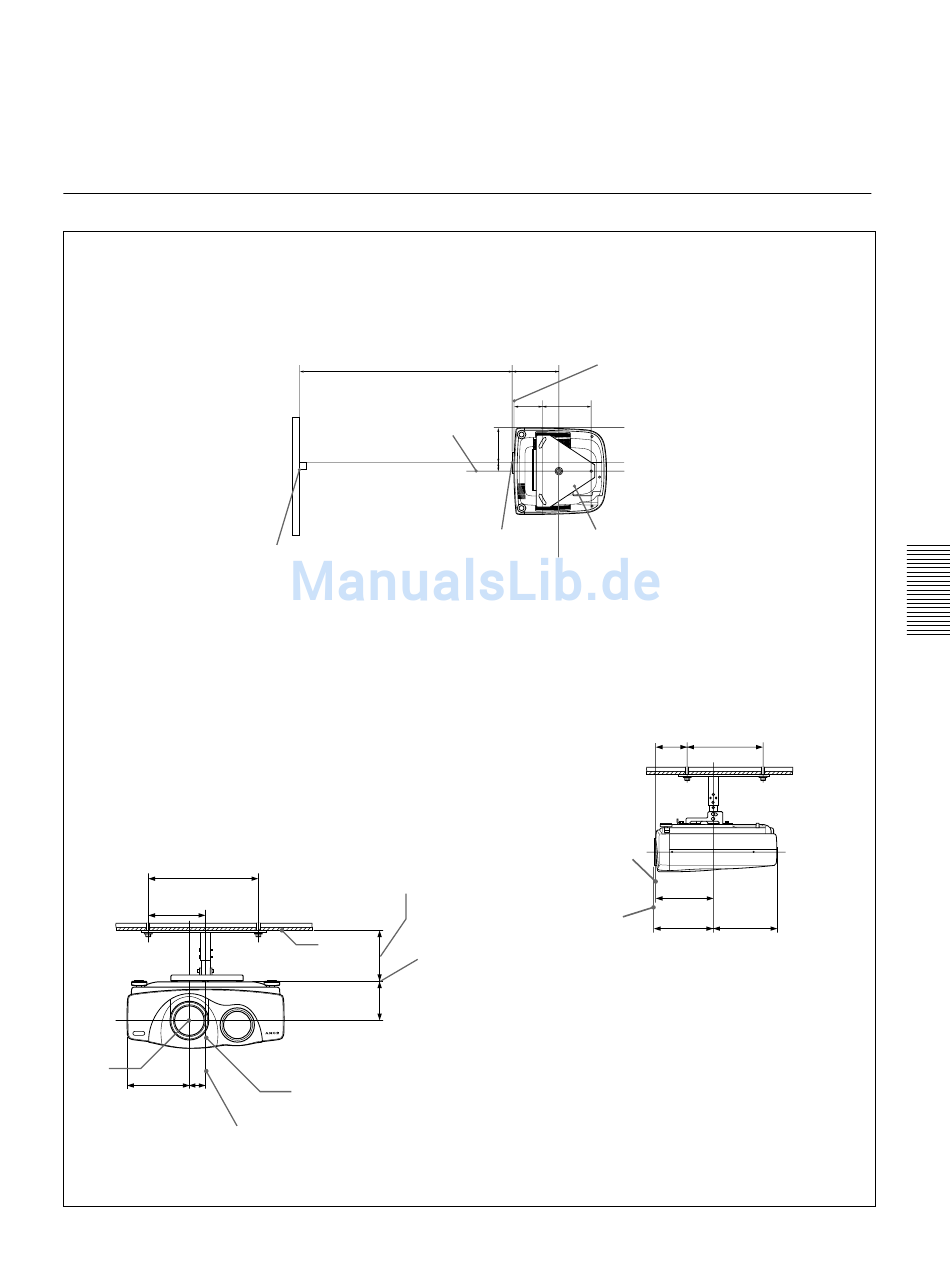

Diagramma per l'installazione

Vista dall'alto

Allineare il centro dell'obiettivo con il centro dello schermo.
Centro dello schermo

Vista frontale

L'obiettivo è spostato di 40 mm verso destra
rispetto al centro dell'asta di supporto. Durante il
montaggio, allineare il centro dell'obiettivo al
centro dello schermo e non al centro dell'asta di
supporto.
250
125
Centro
dell'
obiettivo
157,5 40
Centro
dell'asta di
supporto
Distanza tra lo schermo e il
centro dell'obiettivo
Centro dell'apparecchio
Centro dell'obiettivo
Distanza tra il soffitto e la superficie della
staffa di montaggio
Uso del tubo di regolazione (b):
150/175/200 mm
Uso del tubo di regolazione (c):
250/275/300 mm
Superficie
Soffitto
inferiore della
staffa di
montaggio
96,5
Centro
dell'apparecchio
consultare il Manuale di installazione per rivenditori
del supporto PSS-610. Le misure per l'installazione
del proiettore al soffitto vengono mostrate di seguito.
208,5
Parte anteriore
dell'apparecchio
216,6
126,3
157,5
40
Staffa di montaggio al soffitto superiore
Centro dell'asta di supporto
(il centro dell'asta di supporto non
coincide con il centro dell'apparecchio)

Vista laterale

126,3
Parte anteriore
dell'apparecchio
Parte posteriore
dell'obiettivo
Parte anteriore
dell'obiettivo
Esempi di installazione
Unità: mm
216,6
198,4
208,5
219,6
Unità: mm
29
