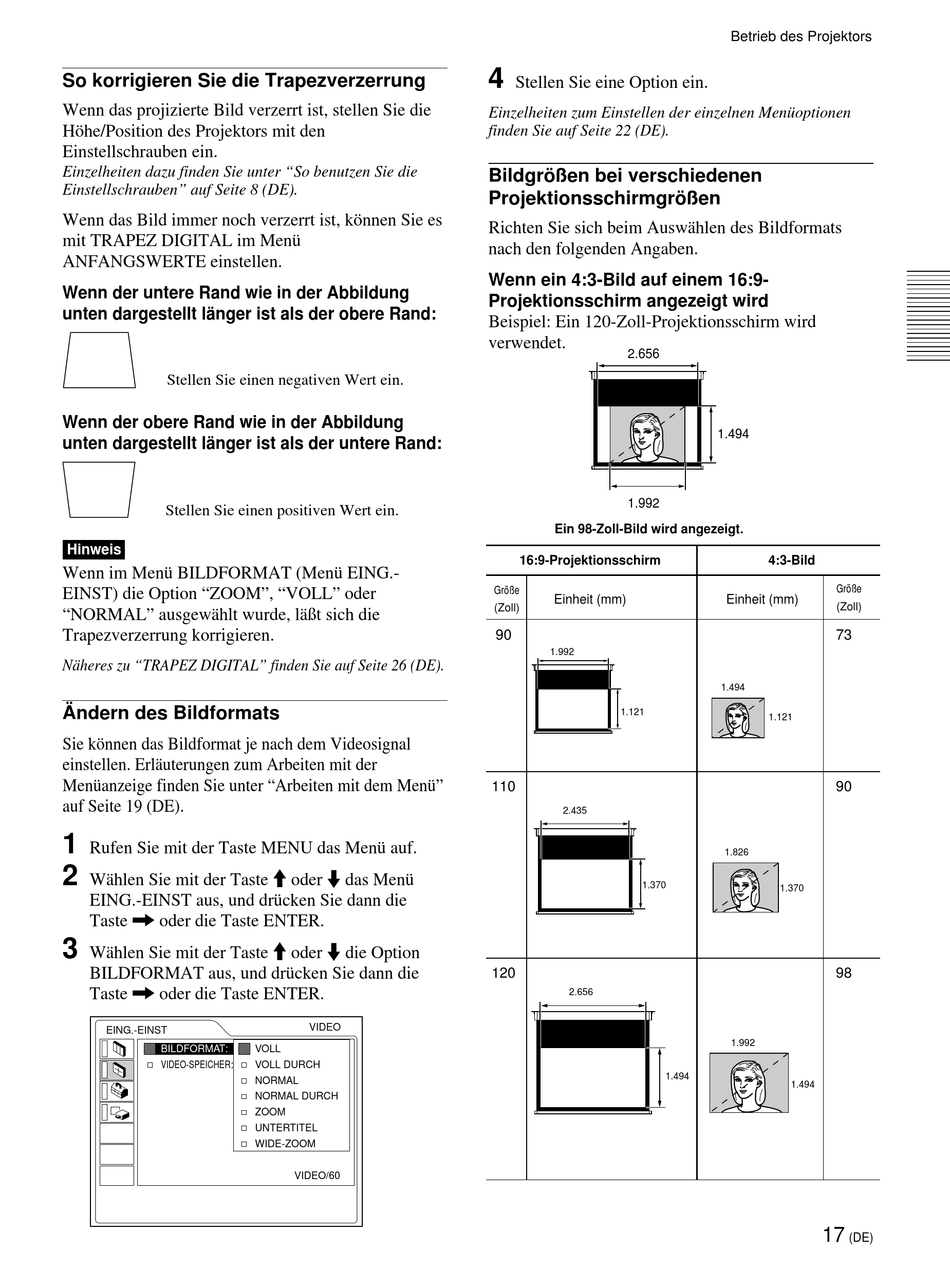

So Korrigieren Sie Die Trapezverzerrung; Ändern Des Bildformats - Sony VPL-VW10HT Bedienungsanleitung

So korrigieren Sie die Trapezverzerrung

Wenn das projizierte Bild verzerrt ist, stellen Sie die
Höhe/Position des Projektors mit den
Einstellschrauben ein.
Einzelheiten dazu finden Sie unter "So benutzen Sie die
Einstellschrauben" auf Seite 8 (DE).
Wenn das Bild immer noch verzerrt ist, können Sie es
mit TRAPEZ DIGITAL im Menü
ANFANGSWERTE einstellen.
Wenn der untere Rand wie in der Abbildung
unten dargestellt länger ist als der obere Rand:
Stellen Sie einen negativen Wert ein.
Wenn der obere Rand wie in der Abbildung
unten dargestellt länger ist als der untere Rand:
Stellen Sie einen positiven Wert ein.
Hinweis
Wenn im Menü BILDFORMAT (Menü EING.-
EINST) die Option "ZOOM", "VOLL" oder
"NORMAL" ausgewählt wurde, läßt sich die
Trapezverzerrung korrigieren.
Näheres zu "TRAPEZ DIGITAL" finden Sie auf Seite 26 (DE).
Ändern des Bildformats
Sie können das Bildformat je nach dem Videosignal
einstellen. Erläuterungen zum Arbeiten mit der
Menüanzeige finden Sie unter "Arbeiten mit dem Menü"
auf Seite 19 (DE).
1
Rufen Sie mit der Taste MENU das Menü auf.
2
Wählen Sie mit der Taste M oder m das Menü
EING.-EINST aus, und drücken Sie dann die
Taste , oder die Taste ENTER.
3
Wählen Sie mit der Taste M oder m die Option
BILDFORMAT aus, und drücken Sie dann die
Taste , oder die Taste ENTER.
EING.-EINST
BILDFORMAT:
VIDEO-SPEICHER:
VIDEO
VOLL
VOLL DURCH
NORMAL
NORMAL DURCH
ZOOM
UNTERTITEL
WIDE-ZOOM
VIDEO/60
4
Stellen Sie eine Option ein.
Einzelheiten zum Einstellen der einzelnen Menüoptionen
finden Sie auf Seite 22 (DE).
Bildgrößen bei verschiedenen
Projektionsschirmgrößen
Richten Sie sich beim Auswählen des Bildformats
nach den folgenden Angaben.
Wenn ein 4:3-Bild auf einem 16:9-
Projektionsschirm angezeigt wird
Beispiel: Ein 120-Zoll-Projektionsschirm wird
verwendet.
2.656
1.992
Ein 98-Zoll-Bild wird angezeigt.
16:9-Projektionsschirm
Größe
Einheit (mm)
(Zoll)
90
1.992
1.121
110
2.435
1.370
120
2.656
1.494
Betrieb des Projektors
1.494
4:3-Bild
Größe
Einheit (mm)
(Zoll)
73
1.494
1.121
90
1.826
1.370
98
1.992
1.494
17
(DE)
