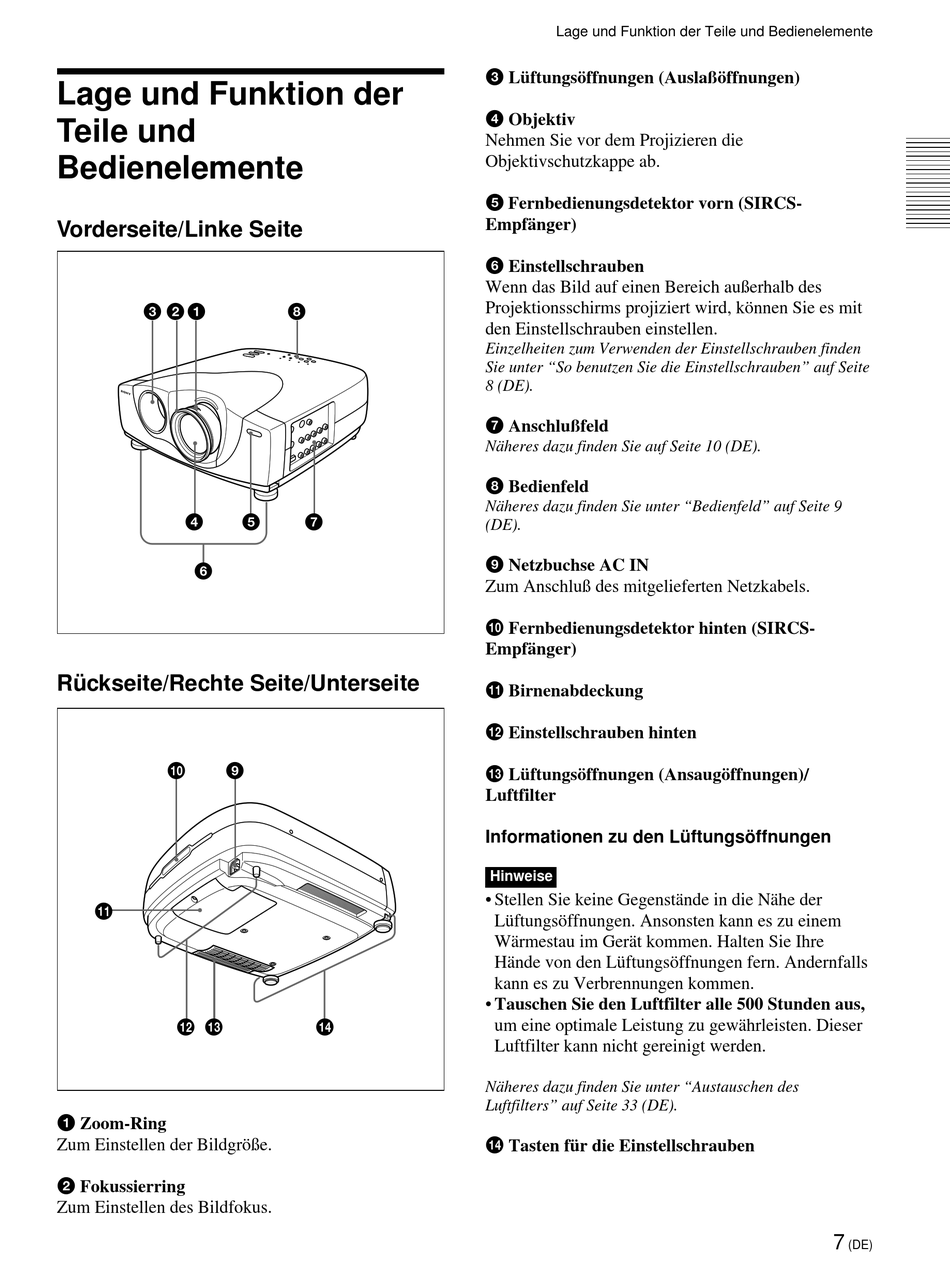

Lage und Funktion der
Teile und
Bedienelemente

Vorderseite/Linke Seite

3 2 1
4
6
Rückseite/Rechte Seite/Unterseite
0 9
qa
qs qd
1 Zoom-Ring
Zum Einstellen der Bildgröße.
2 Fokussierring
Zum Einstellen des Bildfokus.
8
5 7
qf

Lage und Funktion der Teile und Bedienelemente

3 Lüftungsöffnungen (Auslaßöffnungen)
4 Objektiv
Nehmen Sie vor dem Projizieren die
Objektivschutzkappe ab.
5 Fernbedienungsdetektor vorn (SIRCS-
Empfänger)
6 Einstellschrauben
Wenn das Bild auf einen Bereich außerhalb des
Projektionsschirms projiziert wird, können Sie es mit
den Einstellschrauben einstellen.
Einzelheiten zum Verwenden der Einstellschrauben finden
Sie unter "So benutzen Sie die Einstellschrauben" auf Seite
8 (DE).
7 Anschlußfeld
Näheres dazu finden Sie auf Seite 10 (DE).
8 Bedienfeld
Näheres dazu finden Sie unter "Bedienfeld" auf Seite 9
(DE).
9 Netzbuchse AC IN
Zum Anschluß des mitgelieferten Netzkabels.
0 Fernbedienungsdetektor hinten (SIRCS-
Empfänger)
qa Birnenabdeckung
qs Einstellschrauben hinten
qd Lüftungsöffnungen (Ansaugöffnungen)/
Luftfilter
Informationen zu den Lüftungsöffnungen
Hinweise
• Stellen Sie keine Gegenstände in die Nähe der
Lüftungsöffnungen. Ansonsten kann es zu einem
Wärmestau im Gerät kommen. Halten Sie Ihre
Hände von den Lüftungsöffnungen fern. Andernfalls
kann es zu Verbrennungen kommen.
• Tauschen Sie den Luftfilter alle 500 Stunden aus,
um eine optimale Leistung zu gewährleisten. Dieser
Luftfilter kann nicht gereinigt werden.
Näheres dazu finden Sie unter "Austauschen des
Luftfilters" auf Seite 33 (DE).
qf Tasten für die Einstellschrauben
7
