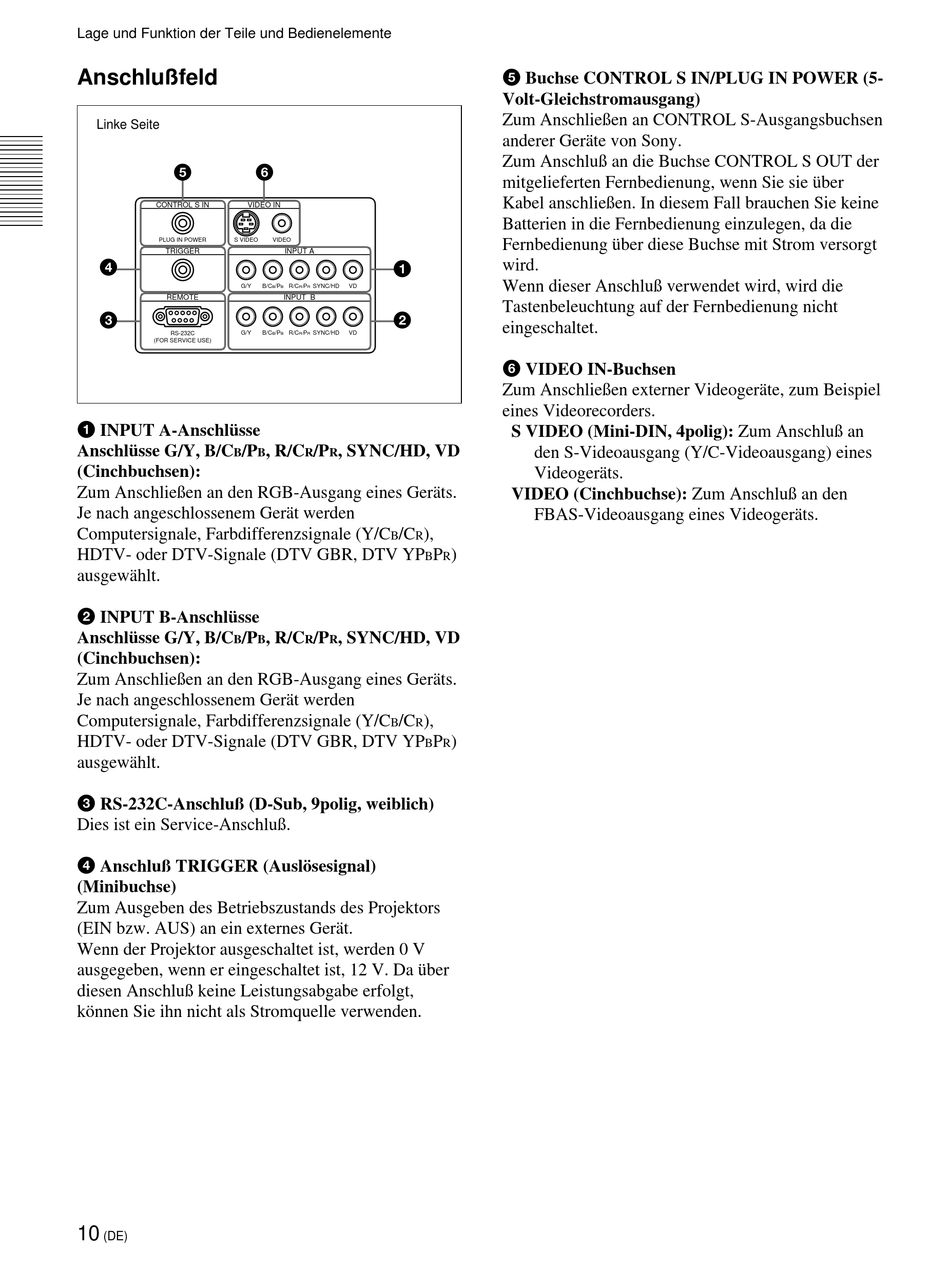

Lage und Funktion der Teile und Bedienelemente
Anschlußfeld
Linke Seite
5
6
CONTROL S IN
VIDEO IN
PLUG IN POWER
S VIDEO
TRIGGER
4
G/Y
REMOTE
3
RS-232C
G/Y
(FOR SERVICE USE)
1 INPUT A-Anschlüsse
Anschlüsse G/Y, B/C
/P
B
(Cinchbuchsen):
Zum Anschließen an den RGB-Ausgang eines Geräts.
Je nach angeschlossenem Gerät werden
Computersignale, Farbdifferenzsignale (Y/C
HDTV- oder DTV-Signale (DTV GBR, DTV YP
ausgewählt.
2 INPUT B-Anschlüsse
Anschlüsse G/Y, B/C
/P
B
(Cinchbuchsen):
Zum Anschließen an den RGB-Ausgang eines Geräts.
Je nach angeschlossenem Gerät werden
Computersignale, Farbdifferenzsignale (Y/C
HDTV- oder DTV-Signale (DTV GBR, DTV YP
ausgewählt.
3 RS-232C-Anschluß (D-Sub, 9polig, weiblich)
Dies ist ein Service-Anschluß.
4 Anschluß TRIGGER (Auslösesignal)
(Minibuchse)
Zum Ausgeben des Betriebszustands des Projektors
(EIN bzw. AUS) an ein externes Gerät.
Wenn der Projektor ausgeschaltet ist, werden 0 V
ausgegeben, wenn er eingeschaltet ist, 12 V. Da über
diesen Anschluß keine Leistungsabgabe erfolgt,
können Sie ihn nicht als Stromquelle verwenden.
10
(DE)
VIDEO
INPUT A
1
B/C
/P
R/C
P
SYNC/HD
VD
B
B
R/
R
INPUT B
2
B/C
/P
R/C
P
SYNC/HD
VD
B
B
R/
R
, R/C
/P
, SYNC/HD, VD
B
R
R
/C
),
B
R
P
B
, R/C
/P
, SYNC/HD, VD
B
R
R
/C
),
B
R
P
B
5 Buchse CONTROL S IN/PLUG IN POWER (5-
Volt-Gleichstromausgang)
Zum Anschließen an CONTROL S-Ausgangsbuchsen
anderer Geräte von Sony.
Zum Anschluß an die Buchse CONTROL S OUT der
mitgelieferten Fernbedienung, wenn Sie sie über
Kabel anschließen. In diesem Fall brauchen Sie keine
Batterien in die Fernbedienung einzulegen, da die
Fernbedienung über diese Buchse mit Strom versorgt
wird.
Wenn dieser Anschluß verwendet wird, wird die
Tastenbeleuchtung auf der Fernbedienung nicht
eingeschaltet.
6 VIDEO IN-Buchsen
Zum Anschließen externer Videogeräte, zum Beispiel
eines Videorecorders.
S VIDEO (Mini-DIN, 4polig): Zum Anschluß an
den S-Videoausgang (Y/C-Videoausgang) eines
Videogeräts.
VIDEO (Cinchbuchse): Zum Anschluß an den
FBAS-Videoausgang eines Videogeräts.
)
