Installationsbeispiele

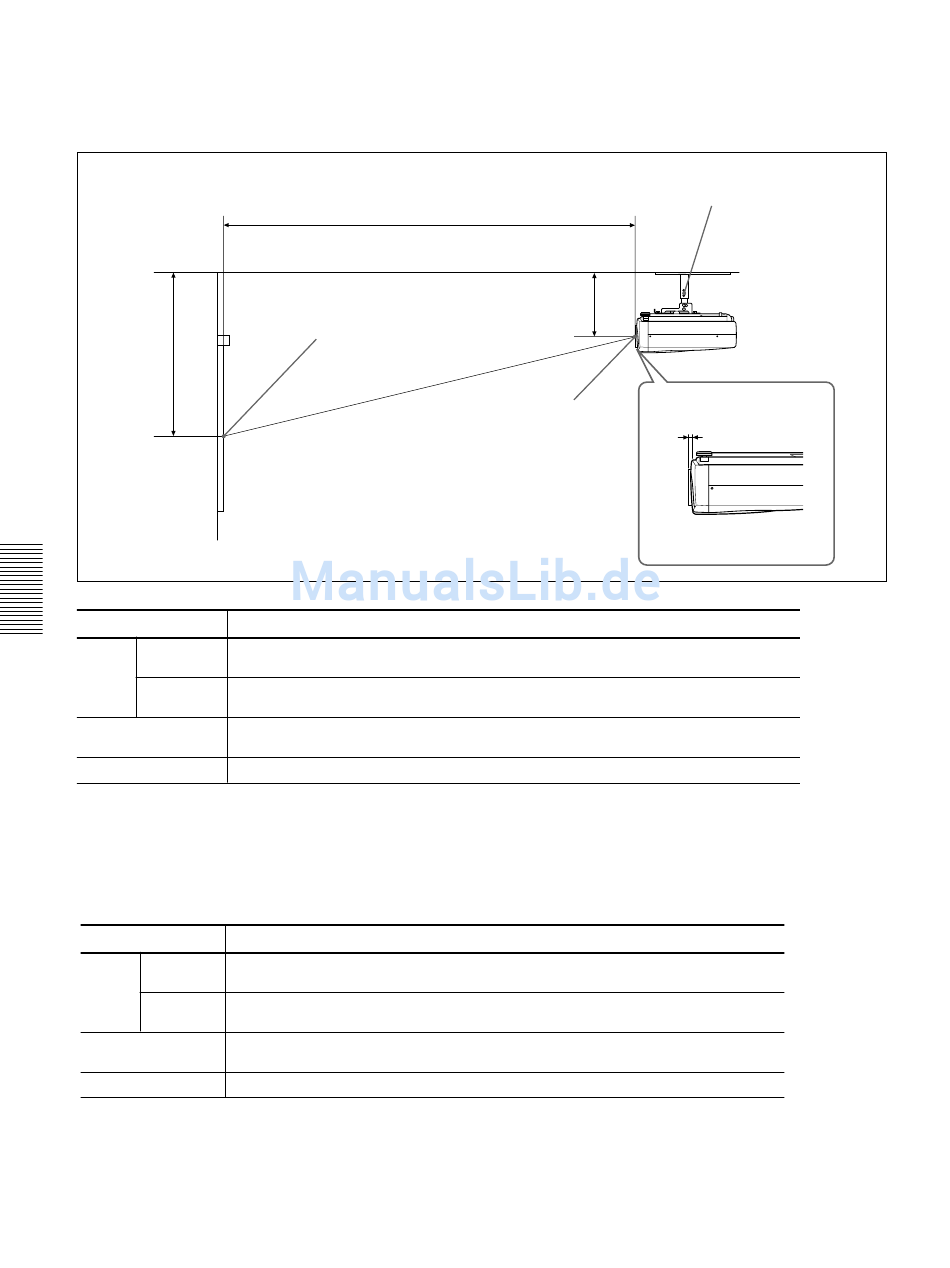

Installation an der Decke

Zur Installation des Projektors an der Decke benötigen
Sie die Projektoraufhängung PSS-610.
a: Abstand zwischen dem Projektionsschirm und der Mitte des Objektivs
b: Abstand zwischen der Decke und der Mitte des Objektivs
x: Abstand zwischen der Decke und der Mitte des Projektionsschirms
x
16:9-Projektionsschirmgröße (Zoll) 80
Mindestens 2600
a
Höchstens 3010
x b+498
b 247/272/297/347/372/397 mm einstellbar bei Verwendung der PSS-610
So berechnen Sie die Abstände für die Installation (Maßeinheit: mm)
PS: Projektionsschirmdiagonale (Zoll)
a (mindestens) = {(PS × 44,22/1,3573) – 70,76208} × 1,025
a (höchstens) = {(PS × 53,599173/1,3573) – 70,17171} × 0,975
x = b + (PS/1,3573 × 8,45)
4:3-Projektionsschirmgröße (Zoll) 80
Mindestens 3200
a
Höchstens 3700
x b+610
b 247/272/297/347/372/397 mm einstellbar bei Verwendung der PSS-610
So berechnen Sie die Abstände für die Installation (Maßeinheit: mm)
PS: Projektionsschirmdiagonale (Zoll)
a (mindestens) = {(PS × 44,22/1,1087) – 70,76208} × 1,025
a (höchstens) = {(PS × 53,597384/1,1087) – 70,27214} × 0,975
x = b + (PS/1,1087 × 8,45)
28
(DE)
a
Mitte des Projektionsschirms
100 120 150
3270 3930 4940
3780 4550 5710
b+623 b+747 b+934
100 120 150
4020 4830 6060
4650 5590 7000
b+762 b+915 b+1143
Wenn Sie das Gerät an der Decke montieren wollen,
wenden Sie sich bitte an qualifiziertes Sony-Personal.
Projektoraufhängung PSS-610 (nicht
mitgeliefert)
b
Abstand zwischen der
Vorderseite des Gehäuses und
Mitte des Objektivs
der Mitte des Objektivs
Standardobjektiv: 10 mm
180 200 250
5940 6610 8270
6860 7630 9560
b+1121 b+1245 b+1556
180 200 250
7290 8100 10150
8420 9360 11720
b+1372 b+1524 b+1905
Decke
Einheit: mm
300
9940
11480
b+1868
Einheit: mm
300
12190
14070
b+2287
