Carson Comanche 2WD Bedienungsanleitung Seite 9

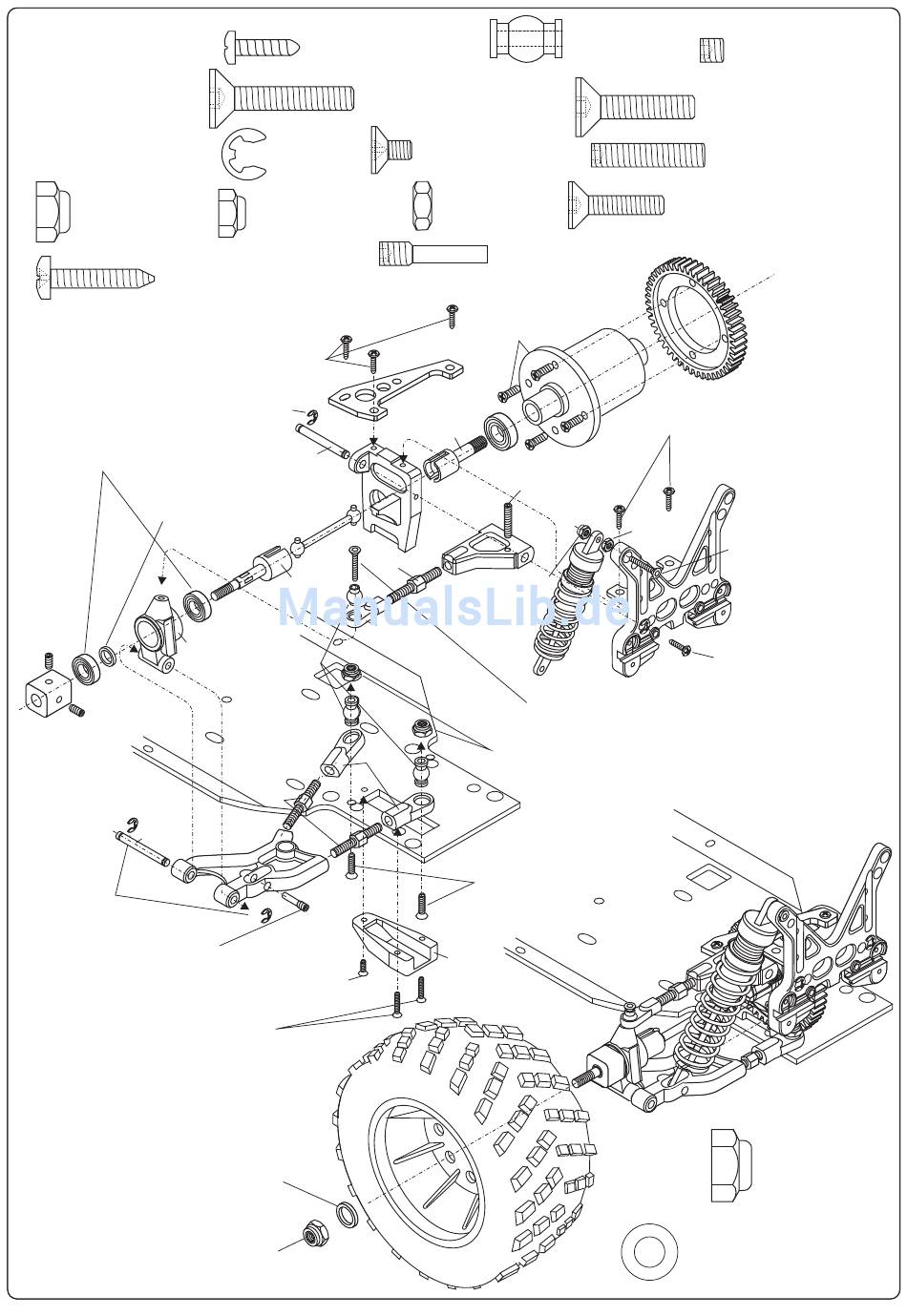

Hinterachse
Rear axle
Essieu arrière
Verwendete Teile
Parts used
Pièces utilisées
M5 Sicherungsmutter
M5 nylon lock nut
M5 écrou de blocage
11922
Schneidschaube 4.2x25mm
Tapping screw 4.2x25mm
Vis traudeuse 4.2x25mm
32443
Schneidschaube 4.2x16mm
Self-tp. screw 4.2x16mm
Vis traudeuse 4.2x16mm
Kugellager Ø8x22x7
Ball bearing Ø8x22x7
roulement à billes Ø8x22x7
Beilagscheibe 17x8.4x1.5
Washer 17x8.4x1.5
Rondelle 17x8.4x1.5
32408
305030
32499
E-Ring Ø5
E-ring Ø5
Circlip Ø5
Dämpferachse
Damper shaft
Axe d'amortisseuer
Senkschraube M4x16
Plain head screw M4x16
Visnoyée M4x16
Beilagscheibe 12x6,5x1.5
Washer 12x6,5x1.5
Rondelle 12x6,5x1.5
M6 Sicherungsmutter
M6 nylon lock nut
M6 écrou de blocage
Schneidschaube 4.2x16mm
Self-tp. screw 4.2x16mm
32442 Vis traudeuse 4.2x16mm
Innens.senkschraube M5x30
Inner hex. p.h. screw M5x30
Visnoyée hex. int.r M5x30
32565
E-Ring Ø5
32425 E-ring Ø5
Circlip Ø5
M4 Sicherungsmutter
M4 nylon lock nut
M4 écrou de blocage
11923
E-Ring Ø5
E-ring Ø5
Circlip Ø5
32424
305034
305026
32409
Gelenkkugel
Ball end
Baque de fixation
32409
32463
Senkschraube M4x8
Plain head screw M4x8
Visnoyée M4x8
32446
Senkschraube M4x8
Plain head screw M4x8
Visnoyée M4x8
32430
M4 Mutter
M4 nut
54374
M4 écrou
Dämpferachse
Damper shaft
Axe d'amortisseuer
32436
Senkschraube M4x8
Plain head screw M4x8
Visnoyée M4x8
32459
Madenschraube M5x30
Grub screw M5x30
Vis sans tête M5x30
M4 Sicherungsmutter
M4 nylon lock nut
M4 écrou de blocage
Innens.senkschraube M5x30
Inner hex. p.h. screw M5x30
Visnoyée hex. int.r M5x30
M5 Sicherungsmutter
M5 nylon lock nut
M5 écrou de blocage
Innens.senkschraube M5x25
Inner hex. p.h. screw M5x25
Visnoyée hex. int.r M5x25
32481
8
Gelenkkugel Madenschraube M5x4
Ball end
Grub screw M5x4
Baque de fixation Vis sans tête M5x4
32437
Innens.senkschraube M5x25
Inner hex. p.h. screw M5x25
Visnoyée hex. int.r M5x25
32434
Madenschraube M5x30
Grub screw M5x30
Vis sans tête M5x30
32435
Innens.senkschraube M4x16
Inner hex. p.h. screw M4x16
Visnoyée hex. int.r M4x16
32432
Schneidschaube 4.2x16mm
Self-tp. screw 4.2x16mm
Vis traudeuse 4.2x16mm
M4 Mutter
M4 nut
Innens.senkschraube M5x25
M4 écrou
Inner hex. p.h. screw M5x25
Visnoyée hex. int.r M5x25
Schneidschraube 4.2x25
Tapping screw 4.2x25
Vis taraudeuse 4.2x25
32568
Beilagscheibe 12x6,5x1.5
Washer 12x6,5x1.5
Rondelle 12x6,5x1.5
32448
32452
M6 Sicherungsmutter
M6 nylon lock nut
M6 écrou de blocage
