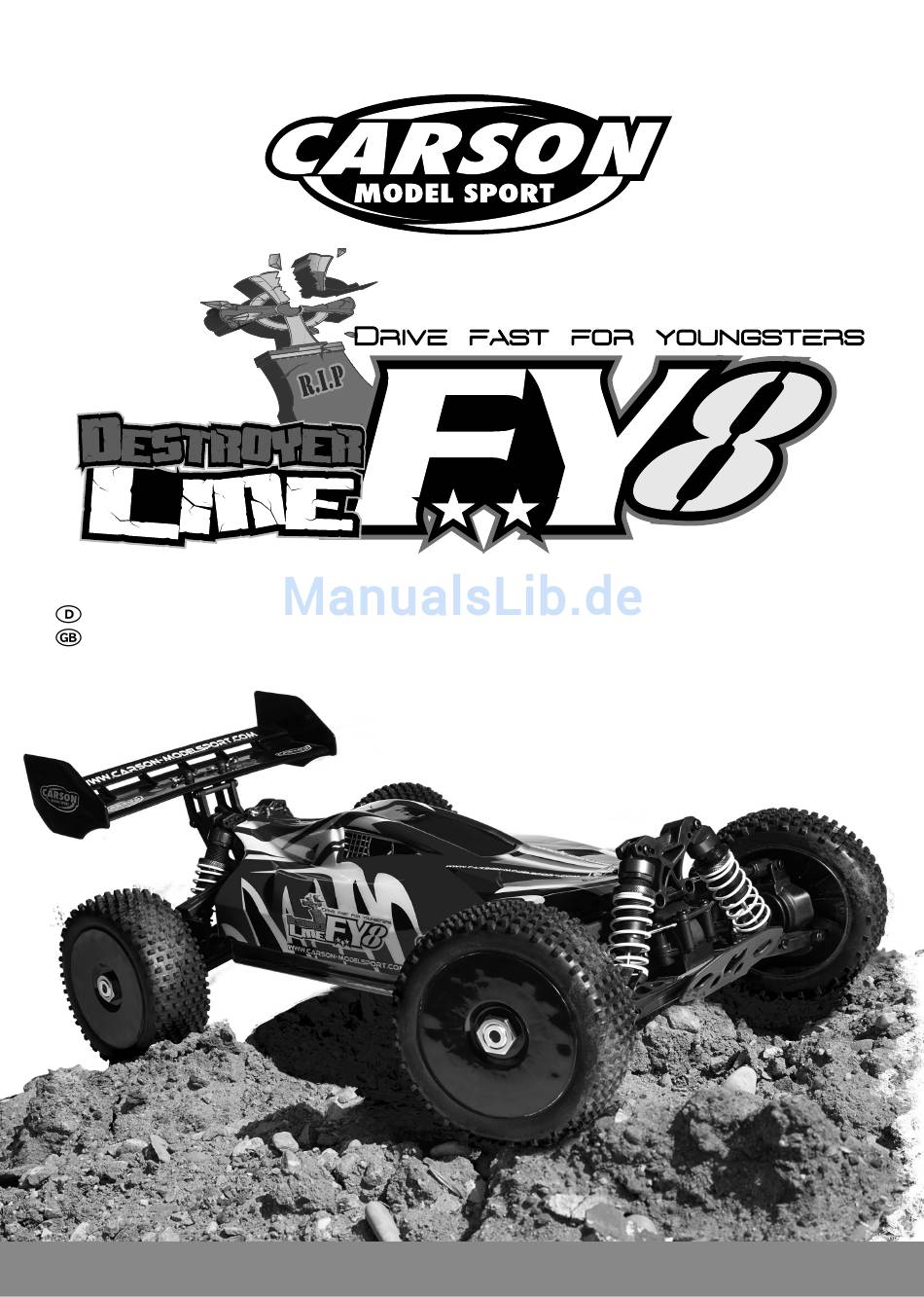

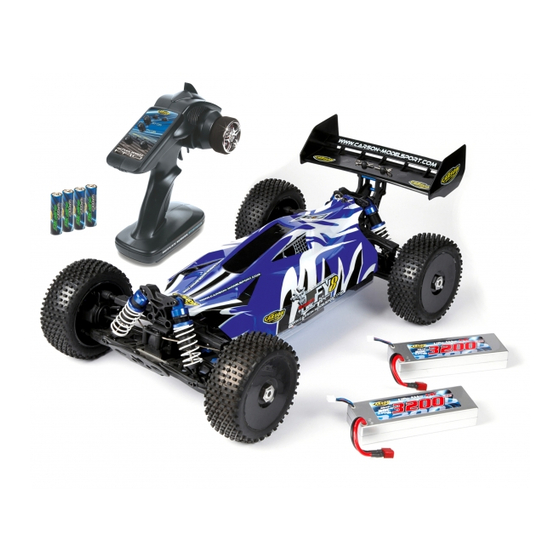

- Seite 1 Betriebsanleitung Seite 2 - 15 Instruction Manual Page 16 - 29 CARSON FY8 Brushless 50 040 9091...
-
Seite 2: Garantiebedingungen
Ansprüche abgeleitet werden. Garantiebedingungen Von der Garantie ausgeschlossen sind: Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten • Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsan- betreffend Fehler bei der Herstellung in Bezug auf Material und weisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall, Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten fehlerhafte oder außergewöhnliche Beanspruchung, fehlerhafte... -
Seite 3: Inhaltsverzeichnis
Fehlersuchtabelle .................... 15 c. Einbau der Antenne ...................7 Explosionszeichnung .................... 30 d. Laden des Fahrakkus ..................8 Ersatzteile ........................34 e. Einbau des Fahrakkus ..................8 Lieferumfang mfang Sender (nur bei RTR-Version) Chassis mit Karosserie CARSON FY8 Brushless 50 040 9091... -
Seite 4: Sicherheitsanweisungen
• Fahren Sie nicht, wenn sie übermüdet oder anderweitig in Ihrer Reaktionsfähigkeit beeinträchtigt sind. Bei längerem Nichtgebrauch ist der Fahrakku • Halten Sie immer direkten Sichtkontakt zum Modell. unbedingt zu entfernen. • Fahren sie das Modell nur mit ordnungsgemäß angebrachter Karosserie. CARSON FY8 Brushless 50 040 9091... -
Seite 5: Zum Schluss
50 060 6045 Expert Charger 3 50 060 8101 LiPo Akku 50 060 8101 LiPo Akku mit LiPo-Funktion -Funktion 7,4 V/ 4400 mAh 7,4 V/ 4400 mAh 50 001 3629 Ladekabel 50 090 6081 Ladekabel T-Plug für Sender CARSON FY8 Brushless 50 040 9091... -
Seite 6: Für Den Zusammenbau Erforderliches Werkzeug
30 007 4035 (klein und groß) und Inbusschlüssel 1,5 / 2 / 2,5 mm 30 007 4023 a. Chassis Spoiler Motor Ein-/Aus-Schalter Vorderreifen Hinterer Stoßdämpfer Fahrakku Chassis Hinterreifen Lenkservo Fahrregler mit Lüfter Vorderer Stoßdämpfer CARSON FY8 Brushless 50 040 9091... -
Seite 7: Abnehmen Der Karosserie
Abnehmen der Karosserie • Ziehen Sie die Karosseriesplinte heraus und • Nehmen Sie die Karosserie ab. c. Einbau der Antenne • Fädeln Sie den Antennendraht durch das Antennenrohr. Antennendraht Antennenrohr CARSON FY8 Brushless 50 040 9091... -
Seite 8: Laden Des Fahrakkus
• Leere Batterien/Akkus immer nach Gebrauch aus dem Modell ent- fernen. • Die Anschlusskabel dürfen nicht kurzgeschlossen werden. • Bitte überprüfen Sie regelmäßig die Elektronik oder Akkus, Ladege- rät, Anschlussstecker, Kabel, Gehäuse und andere Teile auf Schäden. CARSON FY8 Brushless 50 040 9091... -
Seite 9: Einschalten Der Rc-Anlage
Einschalten der RC-Anlage ACHTUNG! Immer zuerst den Sender einschalten! 1 Schließen Sie den Fahrakku an. 2 Schalten Sie den Empfänger ein. 3 Setzen Sie die Karosserie auf und sichern Sie mit den Karosserie- splinten. CARSON FY8 Brushless 50 040 9091... -
Seite 10: Technische Daten Motor Und Regler
Skizze dargestellt angeschlossen werden. Rotes Kabel + Schwarzes Kabel – Schwarzes Kabel – Rotes Stromkabel zum Pluspol des Reglers Rotes Stromkabel (Akku Pluspol) Schwarzes Stromkabel zum Schwarzes Minuspol des Reglers Stromkabel (Akku Minuspol) CARSON FY8 Brushless 50 040 9091... -
Seite 11: Grundeinstellungen
SET-Taste. Die grüne LED blinkt einmal auf. 3 Sekunden bewegt werden. 2. Endpunkt Vorwärts Ziehen Sie den Gashebel ganz nach hinten und klicken Sie anschließend auf die SET-Taste. Die grüne LED blinkt zweimal auf. CARSON FY8 Brushless 50 040 9091... - Seite 12 Neutralstellung Endpunkt Endpunkt Vorwärts Rückwärts Drücke die „Set“-Taste Drücke die „Set“-Taste Drücke die „Set“-Taste Grüne LED blinkt 1 Mal Grüne LED blinkt 2 Mal Grüne LED blinkt 3 Mal CARSON FY8 Brushless 50 040 9091...
-
Seite 13: Erklärung Des Gashebelbereichs
Kalibrierung oder im Programmiermodus), können Sie die Taste „SET“ länger als 3 Sekunden gedrückt halten. Die rote und die grüne LED blinken dann gleichzeitig. Dies bedeutet, dass alle programmierbaren Einstellungen wieder auf die Standardwerte zurückgesetzt wurden. CARSON FY8 Brushless 50 040 9091... -
Seite 14: Steuerung Des Models
Servo-Reverse Schalter (ST in Position REV). Neutral Links Rechts Links Rechts • Zum Regeln der Fahrgeschwindigkeit betätigen Sie den Gas/Bremshebel - Nach hinten (Vorwärtsfahrt, Gas geben) bzw. - Nach vorne (Bremsen, Rückwärtsfahrt). hrt). Bremsen/ Rückwärtsfahrt Vorwärtsfahrt/ Gas geben CARSON FY8 Brushless 50 040 9091... -
Seite 15: Fehlersuchtabelle
Motor hat an Leistung verloren Tauschen Sie den Motor aus Die hinteren Radmuttern sind lose Ziehen Sie die Radmuttern fest an Staub/Fremdkörper ist in das Getriebe gelangt Schalten Sie das Modell aus und reinigen Sie das Getriebe CARSON FY8 Brushless 50 040 9091... -
Seite 16: Declaration Of Conformity
Dear Customer We congratulate you for buying this CARSON RC model car, which is The manual forms part of this product. Should you ignore the designed using state of the art technology. operating and safety instructions, the warranty will be void. -
Seite 17: Included Items
Installation of Antenna ................... 21 Exploded View ......................30 d. Loading Battery....................22 Spare Parts ........................ 34 e. Insert Battery ..................... 22 Included Items Items Transmitter (only for RTR version) Chassis with body CARSON FY8 Brushless 50 040 9091... -
Seite 18: Safety Precautions
• Watch your model constantly and do not become distracted. removed absolutely. • The body shell should be correctly attached to the vehicle before driving. CARSON FY8 Brushless 50 040 9091... -
Seite 19: Additional Items
Finally We wish you great fun with your CARSON model car! Please read the instructions before operating your model. Each time you have finished driving the model, always check the correct operation of the components. A single loose screw can result in a dangerous situation for your model. -
Seite 20: Tools Needed For The Assembly
1,5 / 2 / 2,5 mm 30 007 4023 a. Chassis Spoiler Motor On-/off switch Front tyre Rear shock unit Driving battery Chassis Rear tyre Steering servo Speed contoller with ventilator Front shock unit CARSON FY8 Brushless 50 040 9091... -
Seite 21: Removing The Body
Removing the Body • Remove hook pin and • Take body off. c. Installation of Antenna • Thread the antenna cord through the antenna pipe. Antenna cord Antenna pipe CARSON FY8 Brushless 50 040 9091... -
Seite 22: Loading Battery
• Exhausted batteries are to be removed from the model. • The supply terminals are not to be short-circuited. • Regular examination of transformer or battery charger for any damage to their cord, plug, enclosure and other parts. CARSON FY8 Brushless 50 040 9091... -
Seite 23: Turn On The Rc System
Always turn the transmitter´s power switch ON first! 1 Connect the rechargeable battery for the driving. 2 Switch on the receiver. 3 Put the body on and fix it with the body split pins. CARSON FY8 Brushless 50 040 9091... -
Seite 24: Technical Data Motor And Esc
Red wire + Black wire – Black wire – Red wire to the positive of the ESC Red power wire (battery positive) Black wire to the negative Black power of the ESC wire (battery negative) CARSON FY8 Brushless 50 040 9091... -
Seite 25: Basic Settings
The green LED flashes 1 time. 3 seconds. 2. The end point of forward direction Move the throttle lever at the end point of forward direction, and then click the SET key, the green LED flashes 2 times. CARSON FY8 Brushless 50 040 9091... - Seite 26 At the point toppoint top point (Forward) (Backward) Click SET key Click SET key Click SET key Green LED flashes Green LED flashes Green LED flashes for 1 time for 2 times for 3 times CARSON FY8 Brushless 50 040 9091...
-
Seite 27: Throttle Range Explanation
ESC program mode), you can hold the “SET” key for over 3 seconds. The red LED and green LED will flash at the same time, which means each programmable item has be reset to its default value. CARSON FY8 Brushless 50 040 9091... -
Seite 28: How To Control Your Model
Right • For regulating the driving speed operate the gas/brake lever - Lever to the rear (driving forward, to give speed) - Fforward (braking, reverse movement) braking, reverse movement driving forward, to give speed CARSON FY8 Brushless 50 040 9091... -
Seite 29: Troubleshooting
Change batteries or charge them Motor has lost power Change to spare motor Rear wheel nuts are too loose Tighten wheel nuts Dust or foreign objects are inside gears Turn the power switch ”OFF“ and clean out gears CARSON FY8 Brushless 50 040 9091... -
Seite 30: Explosionszeichnung
50 040 5340 50 040 5340 50 040 5334 50 040 5336 50 040 5336 50 040 5336 50 040 5340 50 04 50 040 5276 50 040 5336 50 040 5336 50 040 5311 CARSON FY8 Brushless 50 040 9091... - Seite 31 5340 50 040 5310 50 040 5337 50 040 5334 50 040 5340 50 040 5267 50 040 5269 50 040 5317 50 040 5275 50 040 5337 50 040 5312 50 040 5288 CARSON FY8 Brushless 50 040 9091...
-
Seite 32: Bezeichnung
Pin-Schrauben 12 Stück Screw pin 12 pcs 50 040 5286 Hauptrahmen-Stifte Main frame shaft 50 040 5287 Chassisplatte Chassis 50 040 5288 Reifenset 2 Stück Tire unit 2 pcs 50 040 5289 Dämpferbrücke Shocktower CARSON FY8 Brushless 50 040 9091... - Seite 33 Washer, pins, ball end set 50 080 1013 Karosserie FY8 + Spoiler Body FY8 + spoiler 50 090 6126 Brushless motor FY8 Brushless motor FY8 50 090 6127 Brushless Regler FY8 Brushless esc FY8 CARSON FY8 Brushless 50 040 9091...
-
Seite 34: Ersatzteile
50 040 5267 Querlenker Pin 4x lang, 4x kurz 50 040 5289 Dämpferbrücke Front susp. arm pin 4x l., 4x short Shocktower 50 040 5268 Stoßfänger vorne 50 040 5279 Differenzialzapfen Set Front damper Diff. outdrive set, M4 x 4 mm CARSON FY8 Brushless 50 040 9091... - Seite 35 50 040 5320 Antriebswelle vorne 50 040 5327 2x Querlenker oben Centre drive shaft front 2x Upper suspension arm 50 040 5314 Servo Saver Gestänge 50 040 5321 Antriebswelle hinten Servo saver link Centre drive shaft rear CARSON FY8 Brushless 50 040 9091...
- Seite 36 6x Kugelkopf-, 18x Schrauben, 5x Klemmmutter 24x Washer, 12x pin, 6x d. way ball end, 18x screw, 5x locknut 50 040 5332 Servosaver Set 50 040 5337 104x Schrauben Servo saver unit 104x B-head cross screw CARSON FY8 Brushless 50 040 9091...
- Seite 37 Body + tail wing 50 040 5377 C-Halterung vorne + hinten C-carrier front + rear 50 090 6126 Brushless Motor Brushless motor 50 090 6127 Brushless Regler 50 040 5437 Stabilisatorset Brushless ESC Stabilizer set CARSON FY8 Brushless 50 040 9091...
