Maxxus TX 9.2 Bedienungsanleitung Seite 7

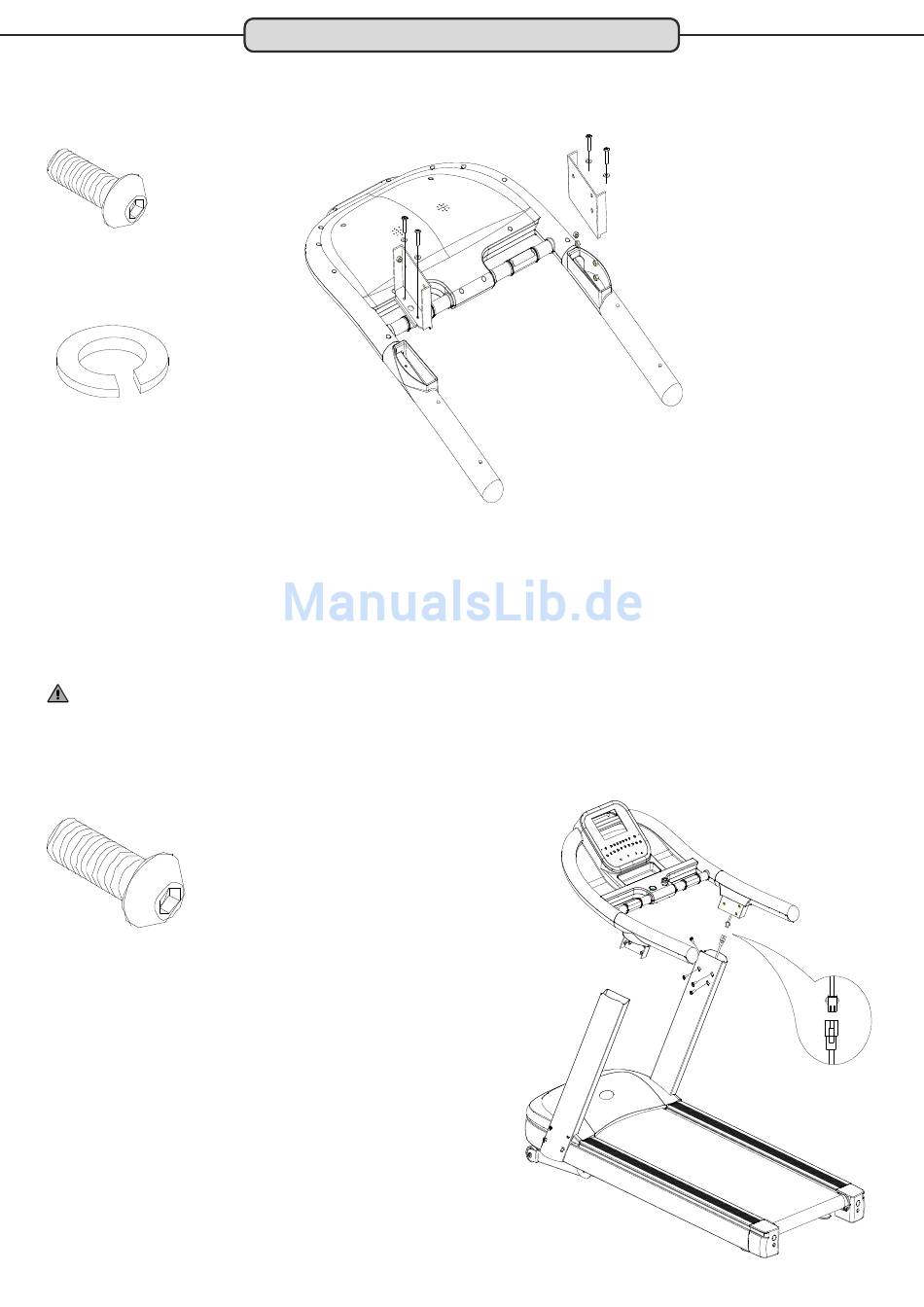

Schritt 2:
Setzen Sie den linken und den rechten Cockpithalter, wie im Bild gezeigt in die Aufnahmen des
Cockpitrahmens ein und befestigen Sie diese mit je zwei Inbusschrauben M8x35 und zwei
Federscheiben M8.
Inbusschraube
M8x35
4 Stück
Federscheibe
M8
4 Stück
Schritt 3:
Für diesen Arbeitsschritt benötigen Sie idealerweise zwei Personen.
Während Person A das Cockpit hält verbindet Person B das Kabel, das oben aus dem rechten
Seitenrahmen ragt, mit dem Kabel, das aus der rechten Aufnahme des Cockpitrahmens ragt.
Setzen Sie nun vorsichtig das Cockpit in den beiden Seitenrahmen ein und befestigen Sie es je
Seitenrahmen mit vier Inbusschrauben M10x20.
ACHTUNG:
Achten Sie hierbei unbedingt darauf,
dass Sie die Kabel nicht quetschen oder beschädigen.
Ziehen Sie nun die bei Schritt 1 nur handfest angezogen Schrauben fest an.
Inbusschraube
M10x20
8 Stück
Montage
7
