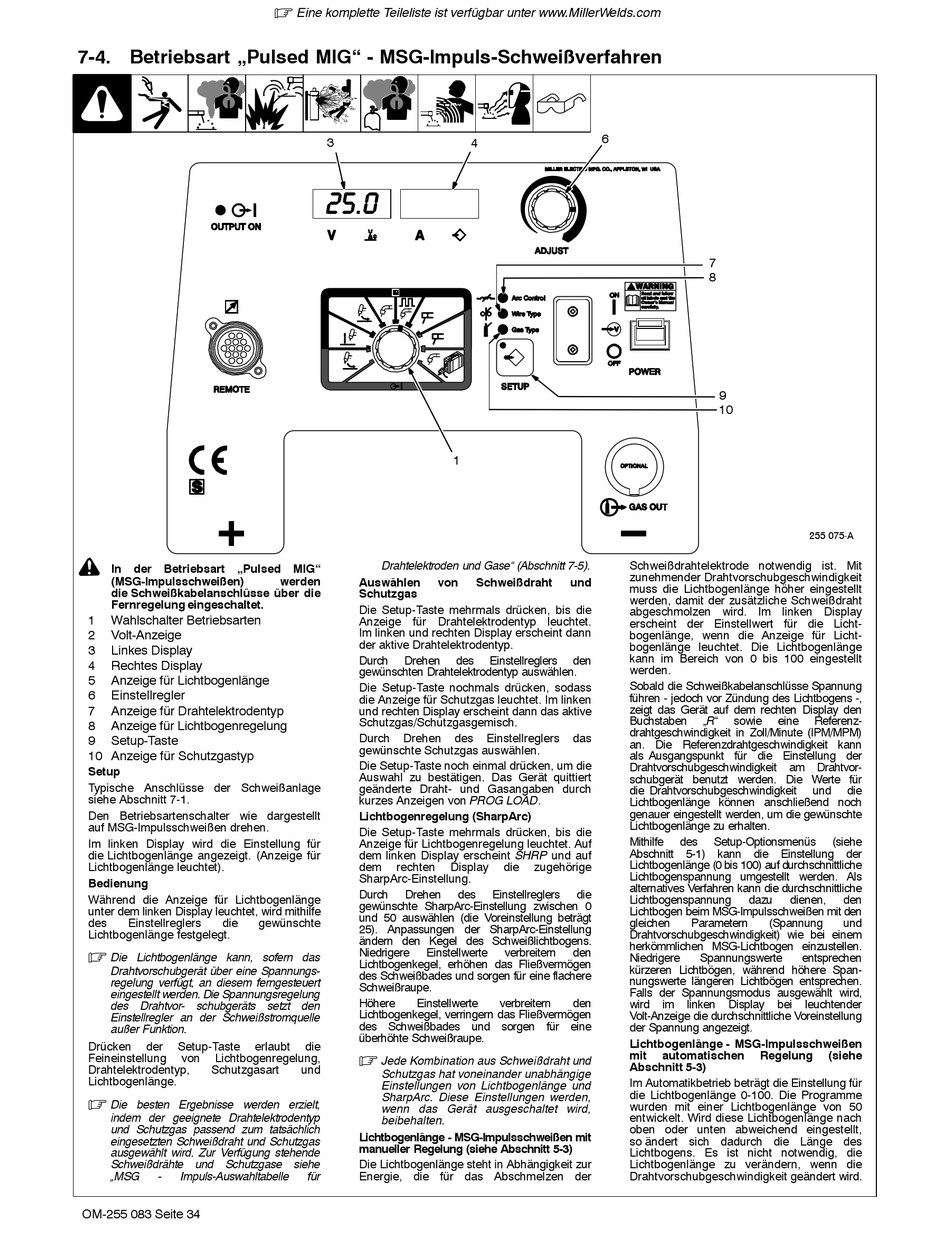

7-4. Betriebsart „Pulsed MIG" - MSG-Impuls-Schweißverfahren
!
In der Betriebsart „Pulsed MIG"
(MSG-Impulsschweißen)
die Schweißkabelanschlüsse über die
Fernregelung eingeschaltet.
1
Wahlschalter Betriebsarten
2
Volt-Anzeige
3
Linkes Display
4
Rechtes Display
5
Anzeige für Lichtbogenlänge
6
Einstellregler
7
Anzeige für Drahtelektrodentyp
8
Anzeige für Lichtbogenregelung
9
Setup-Taste
10 Anzeige für Schutzgastyp
Setup
Typische Anschlüsse der Schweißanlage
siehe Abschnitt 7-1.
Den Betriebsartenschalter wie dargestellt
auf MSG-Impulsschweißen drehen.
Im linken Display wird die Einstellung für
die Lichtbogenlänge angezeigt. (Anzeige für
Lichtbogenlänge leuchtet).
Bedienung
Während die Anzeige für Lichtbogenlänge
unter dem linken Display leuchtet, wird mithilfe
des
Einstellreglers
die
gewünschte
Lichtbogenlänge festgelegt.
.
Die Lichtbogenlänge kann, sofern das
Drahtvorschubgerät über eine Spannungs-
regelung verfügt, an diesem ferngesteuert
eingestellt werden. Die Spannungsregelung
des Drahtvor- schubgeräts setzt den
Einstellregler an der Schweißstromquelle
außer Funktion.
Drücken
der
Setup-Taste
erlaubt
Feineinstellung
von
Lichtbogenregelung,
Drahtelektrodentyp,
Schutzgasart
Lichtbogenlänge.
.
Die besten Ergebnisse werden erzielt,
indem der geeignete Drahtelektrodentyp
und Schutzgas passend zum tatsächlich
eingesetzten Schweißdraht und Schutzgas
ausgewählt wird. Zur Verfügung stehende
Schweißdrähte und Schutzgase siehe
„MSG
-
Impuls-Auswahltabelle
OM-255 083 Seite 34
.
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com
3
25.0
1
Drahtelektroden und Gase" (Abschnitt 7-5).
werden
Auswählen
von
Schutzgas
Die Setup-Taste mehrmals drücken, bis die
Anzeige für Drahtelektrodentyp leuchtet.
Im linken und rechten Display erscheint dann
der aktive Drahtelektrodentyp.
Durch
Drehen
gewünschten Drahtelektrodentyp auswählen.
Die Setup-Taste nochmals drücken, sodass
die Anzeige für Schutzgas leuchtet. Im linken
und rechten Display erscheint dann das aktive
Schutzgas/Schutzgasgemisch.
Durch
Drehen
des
gewünschte Schutzgas auswählen.
Die Setup-Taste noch einmal drücken, um die
Auswahl zu bestätigen. Das Gerät quittiert
geänderte Draht- und Gasangaben durch
kurzes Anzeigen von PROG LOAD.
Lichtbogenregelung (SharpArc)
Die Setup-Taste mehrmals drücken, bis die
Anzeige für Lichtbogenregelung leuchtet. Auf
dem linken Display erscheint SHRP und auf
dem
rechten
Display
SharpArc-Einstellung.
Durch
Drehen
gewünschte SharpArc-Einstellung zwischen 0
und 50 auswählen (die Voreinstellung beträgt
25). Anpassungen der SharpArc-Einstellung
ändern den Kegel des Schweißlichtbogens.
Niedrigere
Einstellwerte
Lichtbogenkegel, erhöhen das Fließvermögen
des Schweißbades und sorgen für eine flachere
Schweißraupe.
Höhere
Einstellwerte
Lichtbogenkegel, verringern das Fließvermögen
des Schweißbades und sorgen für eine
überhöhte Schweißraupe.
die
.
Jede Kombination aus Schweißdraht und
und
Schutzgas hat voneinander unabhängige
Einstellungen von Lichtbogenlänge und
SharpArc. Diese Einstellungen werden,
wenn das Gerät ausgeschaltet wird,
beibehalten.
Lichtbogenlänge - MSG-Impulsschweißen mit
manueller Regelung (siehe Abschnitt 5-3)
Die Lichtbogenlänge steht in Abhängigkeit zur
für
Energie, die für das Abschmelzen der
6
4
Schweißdrahtelektrode notwendig ist. Mit
zunehmender Drahtvorschubgeschwindigkeit
Schweißdraht
und
muss die Lichtbogenlänge höher eingestellt
werden, damit der zusätzliche Schweißdraht
abgeschmolzen wird. Im linken Display
erscheint der Einstellwert für die Licht-
bogenlänge, wenn die Anzeige für Licht-
bogenlänge leuchtet. Die Lichtbogenlänge
kann im Bereich von 0 bis 100 eingestellt
des
Einstellreglers
den
werden.
Sobald die Schweißkabelanschlüsse Spannung
führen - jedoch vor Zündung des Lichtbogens -,
zeigt das Gerät auf dem rechten Display den
Buchstaben
drahtgeschwindigkeit in Zoll/Minute (IPM/MPM)
Einstellreglers
das
an. Die Referenzdrahtgeschwindigkeit kann
als Ausgangspunkt für die Einstellung der
Drahtvorschubgeschwindigkeit am Drahtvor-
schubgerät benutzt werden. Die Werte für
die Drahtvorschubgeschwindigkeit
Lichtbogenlänge können anschließend noch
genauer eingestellt werden, um die gewünschte
Lichtbogenlänge zu erhalten.
Mithilfe
Abschnitt 5-1) kann die Einstellung der
Lichtbogenlänge (0 bis 100) auf durchschnittliche
die
zugehörige
Lichtbogenspannung umgestellt werden. Als
alternatives Verfahren kann die durchschnittliche
des
Einstellreglers
die
Lichtbogenspannung
Lichtbogen beim MSG-Impulsschweißen mit den
gleichen
Drahtvorschubgeschwindigkeit) wie bei einem
herkömmlichen MSG-Lichtbogen einzustellen.
verbreitern
den
Niedrigere
kürzeren Lichtbögen, während höhere Span-
nungswerte längeren Lichtbögen entsprechen.
Falls der Spannungsmodus ausgewählt wird,
verbreitern
den
wird
Volt-Anzeige die durchschnittliche Voreinstellung
der Spannung angezeigt.
Lichtbogenlänge - MSG-Impulsschweißen
mit
Abschnitt 5-3)
Im Automatikbetrieb beträgt die Einstellung für
die Lichtbogenlänge 0-100. Die Programme
wurden mit einer Lichtbogenlänge von 50
entwickelt. Wird diese Lichtbogenlänge nach
oben oder unten abweichend eingestellt,
so ändert sich dadurch die Länge des
Lichtbogens. Es ist nicht notwendig, die
Lichtbogenlänge zu verändern, wenn die
Drahtvorschubgeschwindigkeit geändert wird.
7
8
9
10
255 075-A
„R"
sowie
eine
Referenz-
und
des
Setup-Optionsmenüs
(siehe
dazu
dienen,
Parametern
(Spannung
Spannungswerte
entsprechen
im
linken
Display
bei
leuchtender
automatischen
Regelung
(siehe
die
den
und
