hinten
LED QDF-Bar RGBAW Light Set
No. 51918574, EAN 4026397604245
10 0-240V 50/60Hz
T =45°C T =50°C
a C
Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5
97297 Waldbuttelbrunn Germany www.steinigke.de

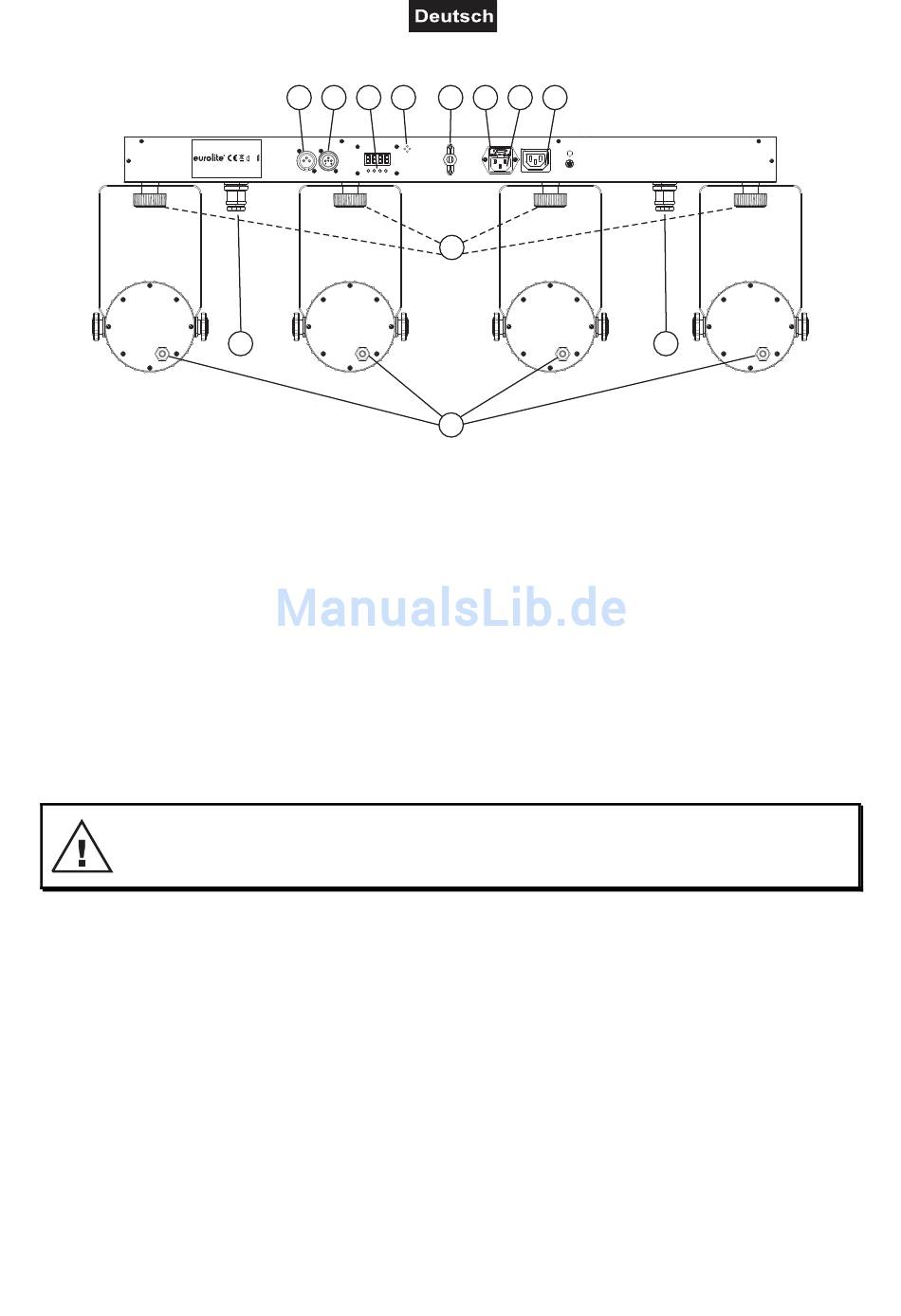

(5) DMX-In Einbaustecker
(6) DMX-Out Einbaubuchse
(7) LED Anzeige mit Bedientasten
(8) Mikrofon
(9) Feststellschraube für Stativhülse
(10) Sicherungshalter

INSTALLATION

Überkopfmontage
Bei der Installation sind insbesondere die gesetzlichen und berufsgenossenschaftlichen Bestim-
mungen zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne
dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
5 6 7
1: Ground
2: Signal (–)
3: Signal (+)
~ 20 W F1A/250V
0.1m
MODE UP DOWN ENTER
DMX IN DMX OUT
13
LEBENSGEFAHR!
8 9 10 11 12
FUSE
F1A/250V POWER OUT
MIC
POWER IN
100-240 V AC, 50/60 Hz
15
14
(11) Netzanschluss (Kaltgeräteeinbaubuchse)
(12) Power Out
(13) Anschlüsse für die Steuereinheit
(14) Anschlüsse für die Spots
(15) Feststellschrauben
7/36
