Anschließen der AV-Receiver
Anschließen der Lautsprecher

Lautsprecher-Konfiguration

In der nachfolgenden Tabelle erfahren Sie, welche Kanäle
Sie wählen müssen, wenn Sie nicht die eigentlich
erforderliche Lautsprecheranzahl besitzen.
Für die 5.1-Kanal Surround-Wiedergabe benötigen Sie
fünf Lautsprecher und einen Subwoofer.
Anzahl der Kanäle
Front-Lautsprecher
Center-Lautsprecher
Surround-Lautsprecher
Unabhängig davon, wie viele Lautsprecher eingesetzt
werden, raten wir zur Verwendung eines Subwoofers, um
eine ausreichende Bassabstrahlung zu erzielen.
Um ein wirklich optimales Surround-Ergebnis zu erzielen,
müssen Sie die Lautsprecher ordnungsgemäß
konfigurieren. Das kann entweder manuell
geschehen.
Anschließen der Lautsprecherkabel
Alle Pluspole (+) der Lautsprecheranschlüsse am
AV-Receiver sind rot. (Alle Minuspole (–) der
Anschlussklemmen sind schwarz.)
Lautsprecher
Front links
Front rechts
Center
Surround links
Surround rechts
Subwoofer

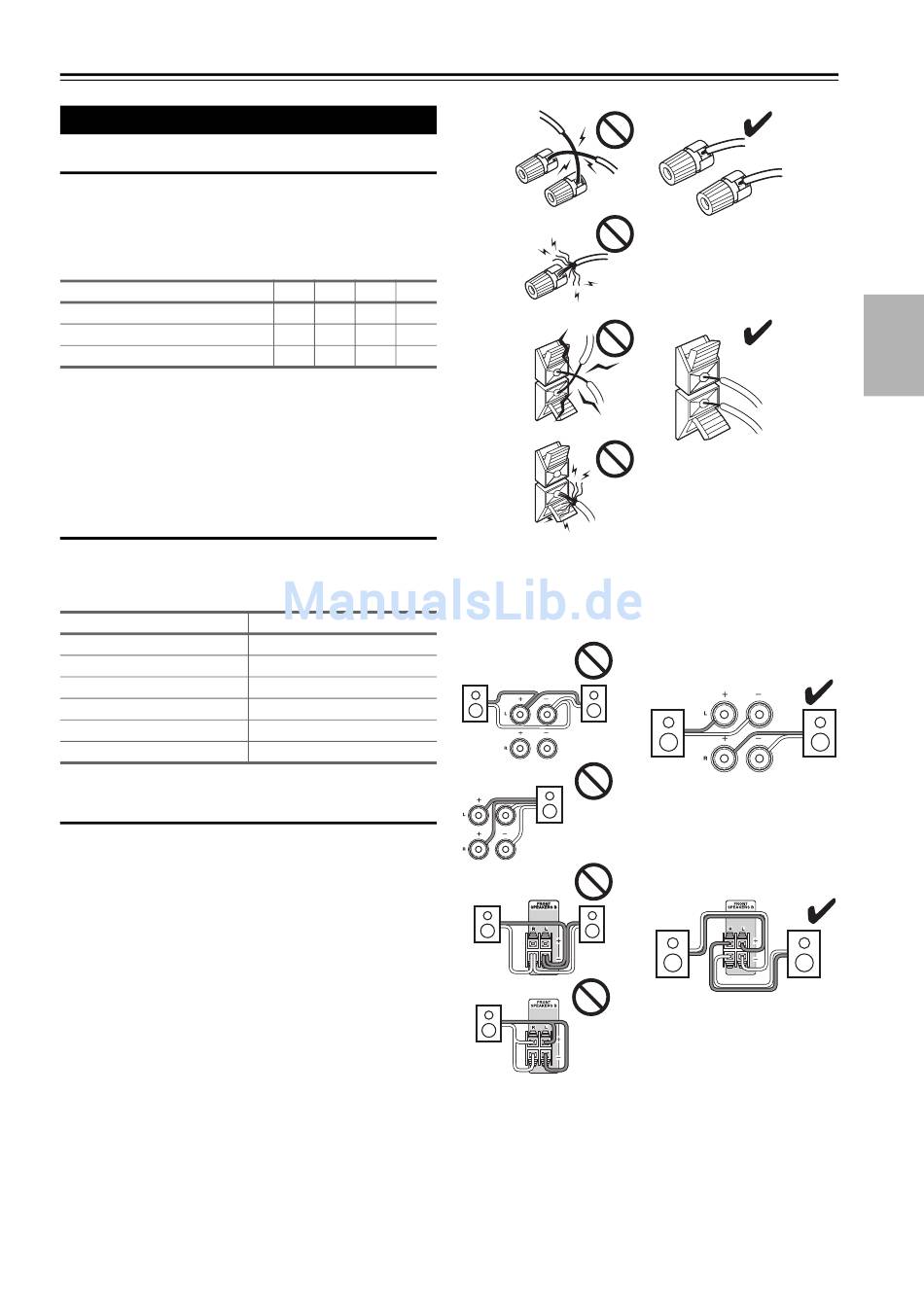

Vorsichtsmaßnahmen beim Anschließen der
Lautsprecher
Bevor Sie Ihre Lautsprecher anschließen, lesen Sie sich
folgende Hinweise durch:
• Verwenden Sie Boxen mit einer Impedanz zwischen 6 und
16 Ohm. Wenn Sie Boxen mit einer geringeren Impedanz
verwenden und den Verstärker über einen längeren
Zeitraum mit großer Lautstärke betreiben, spricht unter
Umständen die interne Verstärker-Schutzschaltung an.
• Lösen Sie den Netzanschluss vor dem Herstellen der
Verbindungen.
• Lesen Sie sich die Hinweise in der Bedienungsanleitung
der Lautsprecher durch.
• Achten Sie dabei besonders auf die Polarität der
Lautsprecherkabel. Will heißen: Verbinden Sie den
Pluspol (+) eines Anschlusses mit dem Pluspol (+) des
Lautsprechers und den Minuspol (–) eines Anschlusses
mit dem Minuspol (–) des Lautsprechers. Wenn Sie die
Polarität vertauschen, tritt eine Phasendrehung auf,
welche die Klangqualität beeinträchtigt.
• Unnötig lange bzw. extrem dünne Lautsprecherkabel sollten
vermieden werden, weil die Störanfälligkeit dann zunimmt.
• Vermeiden Sie außerdem Kurzschlüsse des Plus- und Minuspols.
Andernfalls könnte der AV-Receiver beschädigt werden.
• Stellen Sie sicher, dass die Metallader des Kabels die
Geräterückseite des AV-Receivers nicht berührt.
Andernfalls könnte der AV-Receiver beschädigt werden.
2 3 4 5
✔ ✔ ✔ ✔
✔ ✔
✔ ✔
30)
(➔
Farbe
Weiß
Rot
Grün
Blau
Grau
Purpur
• Verbinden Sie nicht mehr als ein Kabel mit jedem
Lautsprecheranschluss. Andernfalls könnte der
AV-Receiver beschädigt werden.
• Schließen Sie einen Lautsprecher nicht an mehrere
Anschlüsse an.
De
11
