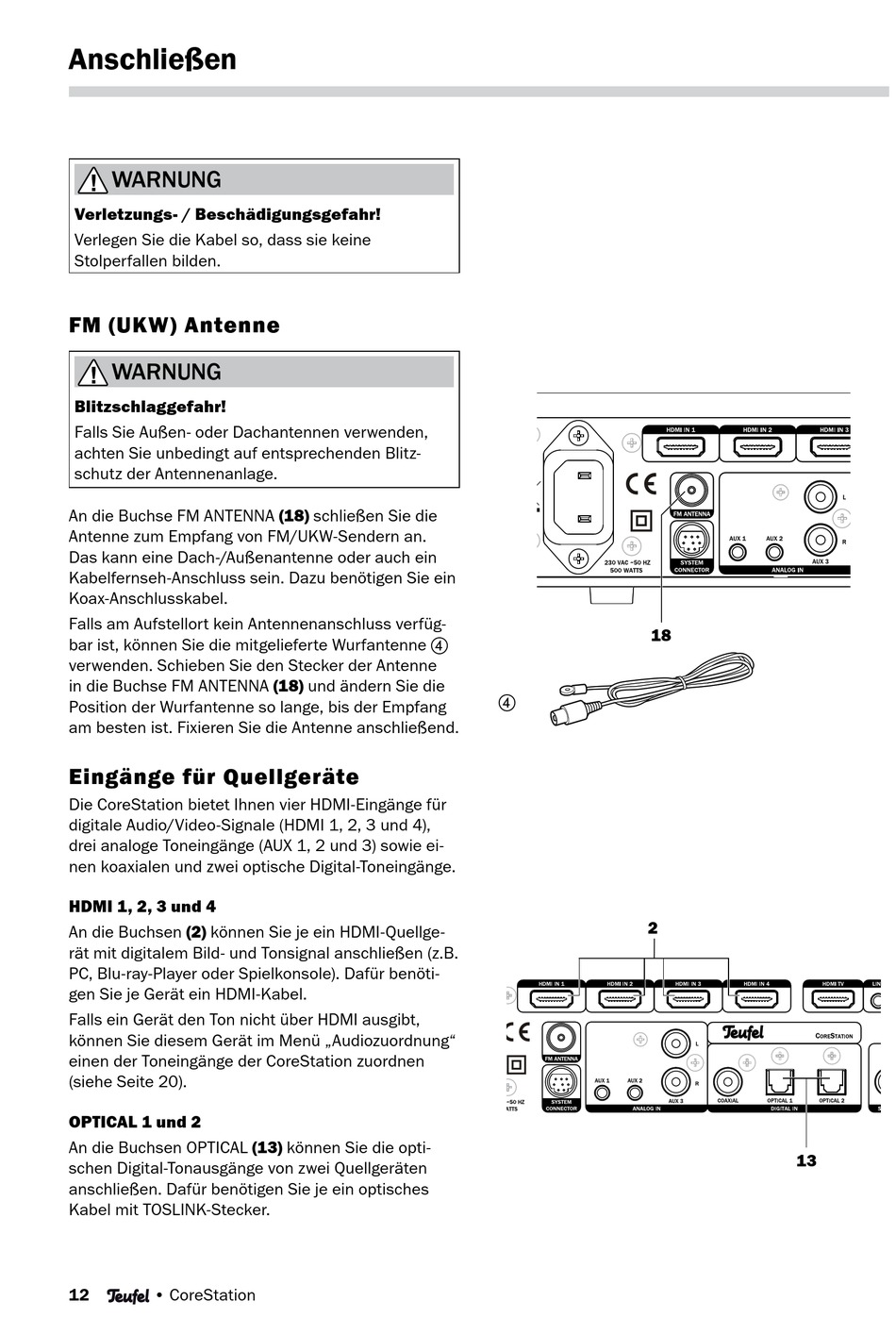

Anschließen
WARNUNG
Verletzungs- / Beschädigungsgefahr!
Verlegen Sie die Kabel so, dass sie keine
Stolperfallen bilden.

FM (UKW) Antenne

WARNUNG
Blitzschlaggefahr!
Falls Sie Außen- oder Dachantennen verwenden,
achten Sie unbedingt auf entsprechenden Blitz-
schutz der Antennenanlage.
An die Buchse FM ANTENNA (18) schließen Sie die
Antenne zum Empfang von FM/UKW-Sendern an.
Das kann eine Dach-/Außenantenne oder auch ein
Kabelfernseh-Anschluss sein. Dazu benötigen Sie ein
Koax-Anschlusskabel.
Falls am Aufstellort kein Antennenanschluss verfüg-
bar ist, können Sie die mitgelieferte Wurfantenne d
verwenden. Schieben Sie den Stecker der Antenne
in die Buchse FM ANTENNA (18) und ändern Sie die
Position der Wurfantenne so lange, bis der Empfang
am besten ist. Fixieren Sie die Antenne anschließend.
Eingänge für Quellgeräte
Die CoreStation bietet Ihnen vier HDMI-Eingänge für
digitale Audio/Video-Signale (HDMI 1, 2, 3 und 4),
drei analoge Toneingänge (AUX 1, 2 und 3) sowie ei-
nen koaxialen und zwei optische Digital-Toneingänge.

HDMI 1, 2, 3 und 4

An die Buchsen (2) können Sie je ein HDMI-Quellge-
rät mit digitalem Bild- und Tonsignal anschließen (z.B.
PC, Blu-ray-Player oder Spielkonsole). Dafür benöti-
gen Sie je Gerät ein HDMI-Kabel.
Falls ein Gerät den Ton nicht über HDMI ausgibt,
können Sie diesem Gerät im Menü „Audiozuordnung"
einen der Toneingänge der CoreStation zuordnen
(siehe Seite 20).

OPTICAL 1 und 2

An die Buchsen OPTICAL (13) können Sie die opti-
schen Digital-Tonausgänge von zwei Quellgeräten
anschließen. Dafür benötigen Sie je ein optisches
Kabel mit TOSLINK-Stecker.
12 • CoreStation
18
d
2
13
