1
STATUS
PAIRING
WIRELESS
WIRELESS MODULE
15
14
13
Pos Label
Erklärung
Betriebsanzeige (grün = ein,
1
POWER
rot = Ruhezustand / Standby)
Lautstärkeregler für den Sub-
2
SUB LEVEL
woofer
Regler für Frequenz, ab deren
3
HIGH-PASS
Höhe der Subwoofer arbeitet
4
CLIP
Überlast-Anzeige (rot)
5
POWER
Netzschalter
6
–
Netzanschlussbuchse
7
–
Netzsicherung
Schalter zum Umschalten der
8
PHASE
Phase (dreht die Phasenlage
des Subwoofers um 180°)
Umschalter für Eingang des
9
INPUT
Subwoofers (Wireless / Sub In)
2
3
4
SUB-LEVEL
HIGH - PASS
POWER
CLIP
AUTO
WIRELESS
180°
HIGH
MID
ON
SUB IN
0°
LOW
POWER
SUB IN
AUTO LEVEL
INPUT
PHASE
12
11
10
9
8

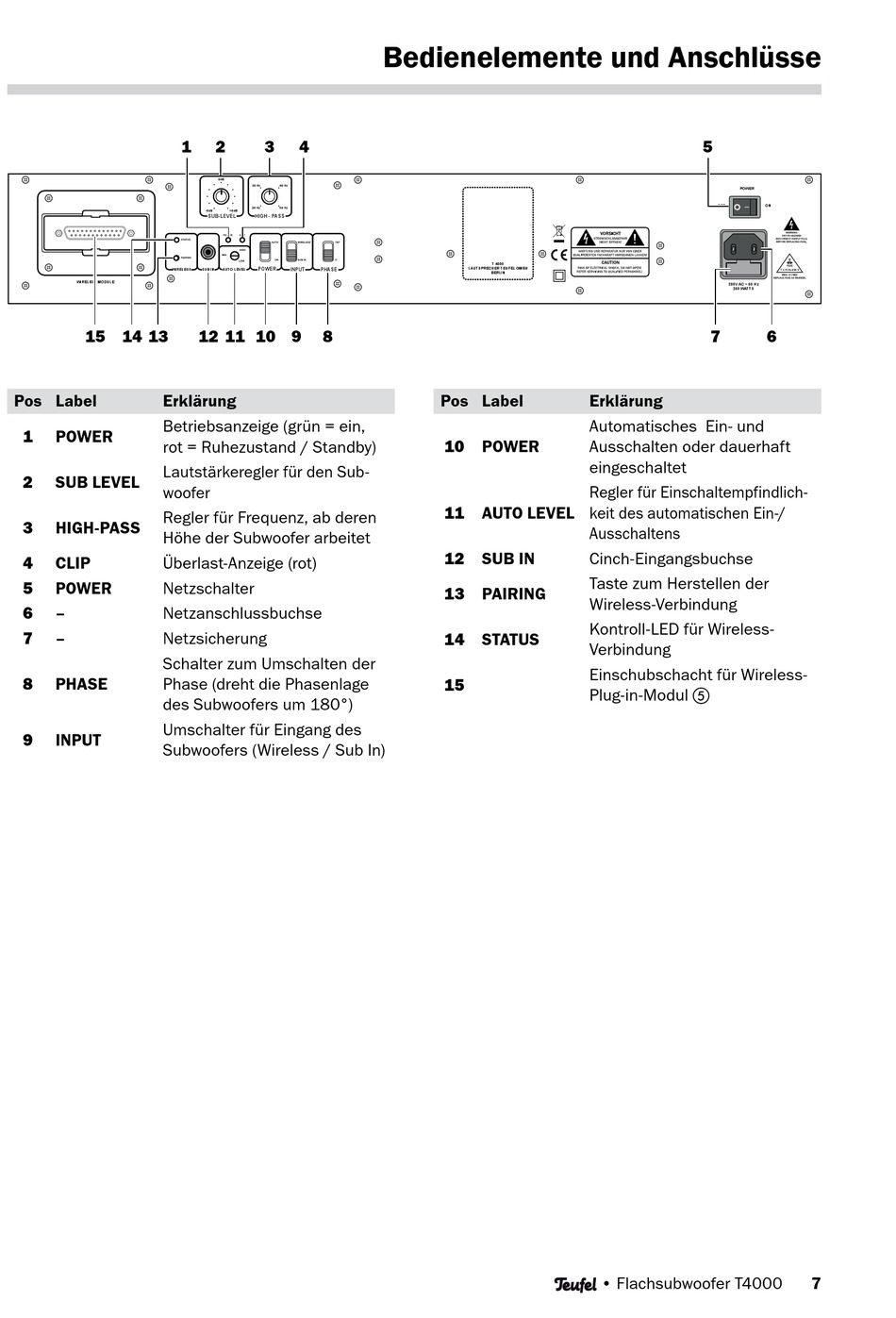

Bedienelemente und Anschlüsse
T 4000
LAUTSPRECHER TEUFEL GMBH
BERLIN
Pos Label
10 POWER
11 AUTO LEVEL
12 SUB IN
13 PAIRING
14 STATUS
15
5
POWER
OFF
230V AC ~ 50 Hz
250 WATTS
7
Erklärung
Automatisches Ein- und
Ausschalten oder dauerhaft
eingeschaltet
Regler für Einschaltempfindlich-
keit des automatischen Ein-/
Ausschaltens
Cinch-Eingangsbuchse
Taste zum Herstellen der
Wireless-Verbindung
Kontroll-LED für Wireless-
Verbindung
Einschubschacht für Wireless-
Plug-in-Modul e
• Flachsubwoofer T4000
ON
T 3.15 AL/250 V
6
7
