Bedienelemente und Anschlüsse

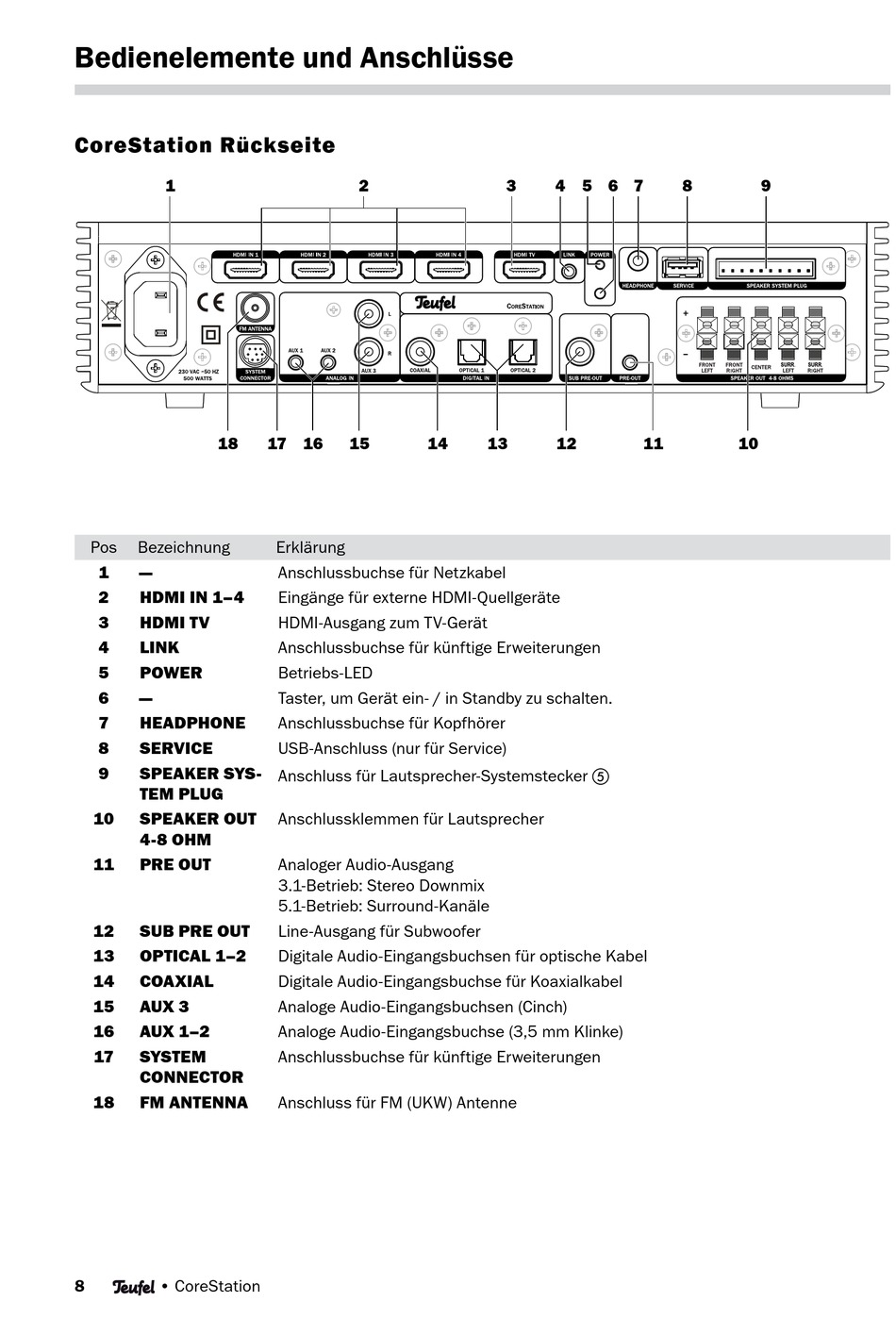

CoreStation Rückseite
1
18
Pos Bezeichnung
1 —
2 HDMI IN 1–4
3 HDMI TV
4 LINK
5 POWER
6 —
7 HEADPHONE
8 SERVICE
9 SPEAKER SYS-
TEM PLUG
10

SPEAKER OUT

4-8 OHM
11 PRE OUT
12 SUB PRE OUT
13 OPTICAL 1–2
14 COAXIAL
15 AUX 3
16 AUX 1–2
17 SYSTEM
CONNECTOR
18 FM ANTENNA
8 • CoreStation
2
17 16 15 14
Erklärung
Anschlussbuchse für Netzkabel
Eingänge für externe HDMI-Quellgeräte
HDMI-Ausgang zum TV-Gerät
Anschlussbuchse für künftige Erweiterungen
Betriebs-LED
Taster, um Gerät ein- / in Standby zu schalten.
Anschlussbuchse für Kopfhörer
USB-Anschluss (nur für Service)
Anschluss für Lautsprecher-Systemstecker e
Anschlussklemmen für Lautsprecher
Analoger Audio-Ausgang
3.1-Betrieb: Stereo Downmix
5.1-Betrieb: Surround-Kanäle
Line-Ausgang für Subwoofer
Digitale Audio-Eingangsbuchsen für optische Kabel
Digitale Audio-Eingangsbuchse für Koaxialkabel
Analoge Audio-Eingangsbuchsen (Cinch)
Analoge Audio-Eingangsbuchse (3,5 mm Klinke)
Anschlussbuchse für künftige Erweiterungen
Anschluss für FM (UKW) Antenne
3 4 5 6 7
13 12 11
8 9
10
