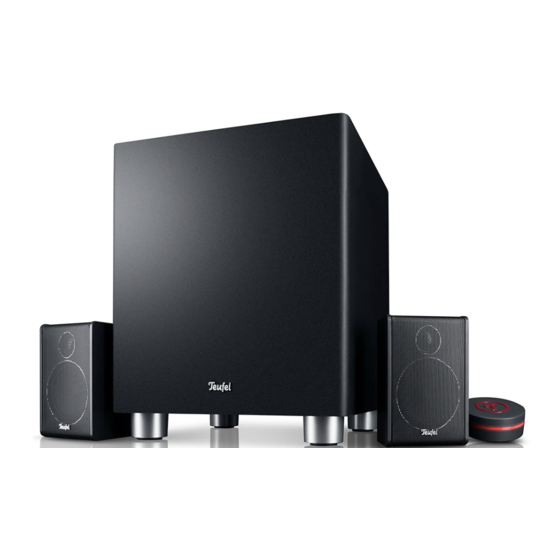

Teufel Concept C Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Concept C:
- Technische beschreibung und bedienungsanleitung (20 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Teufel Concept C
Inhaltszusammenfassung für Teufel Concept C

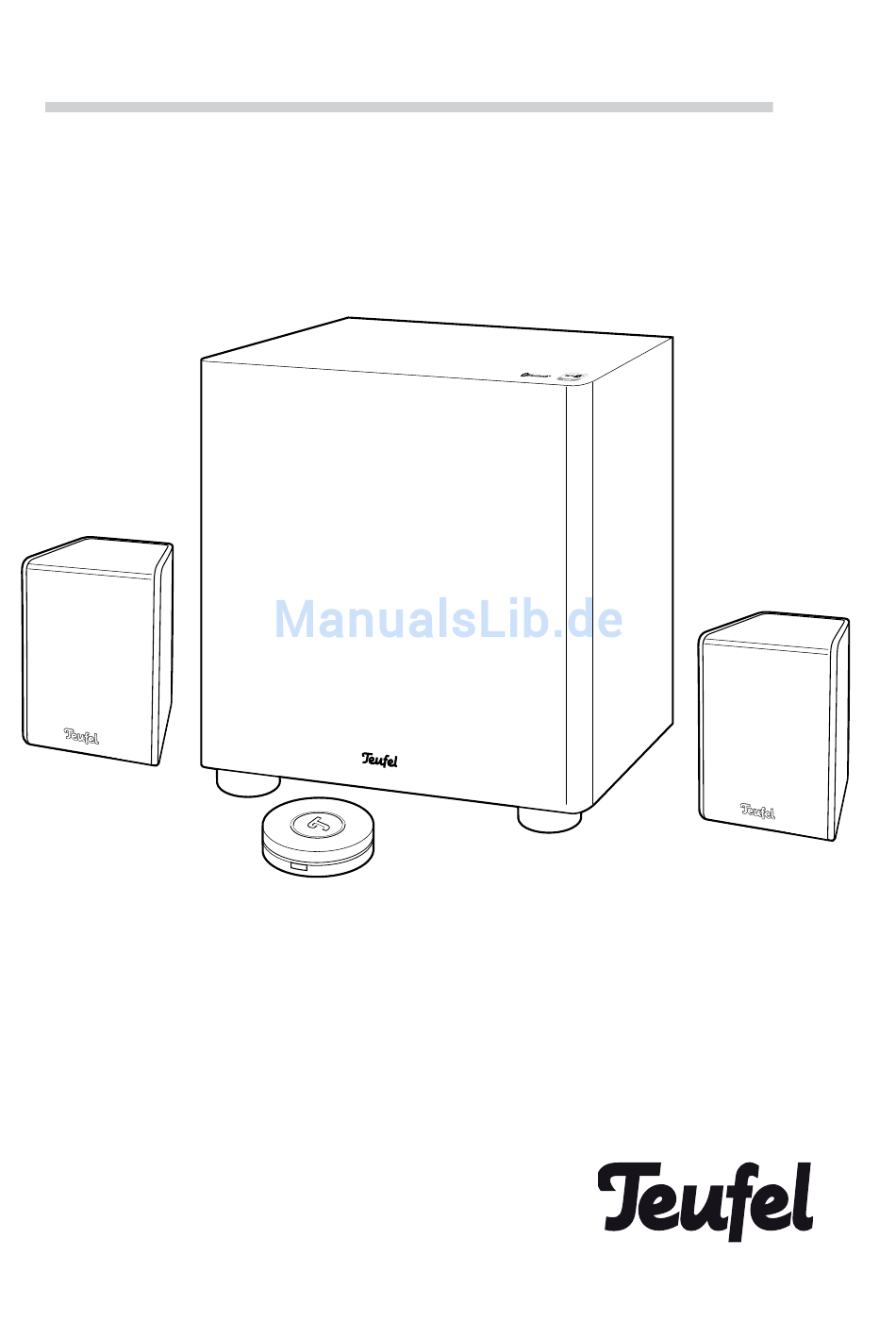

- Seite 1 Technische Beschreibung und Bedienungsanleitung Concept C 2.1-System...
-
Seite 2: Inhaltsverzeichnis
Vorbereitung .............. 8 Technische Daten ............ 17 Auspacken .............8 Hinweise zum Aufstellen ........8 Aufstellung im Wohnbereich......8 Aufstellung als PC-Soundsystem ....8 Anschließen ............... 9 Zuspieler anschließen ..........9 Kopfhörer anschließen .........9 Mikrofon anschließen ...........9 Satellitenlautsprecher anschließen ....10 Netzanschluss .............10 • Concept C... -
Seite 3: Allgemeine Hinweise Und Informationen
Verpflichtung seitens der Lautsprecher Teufel GmbH dar. Vielen Dank für Ihre Unterstützung! Ohne vorherige schriftliche Genehmigung der Laut- sprecher Teufel GmbH darf kein Teil dieser Bedie- Kontakt nungsanleitung vervielfältigt, in irgendeiner Form Bei Fragen, Anregungen oder Kritik wenden Sie sich... -
Seite 4: Zu Ihrer Sicherheit
Dabei dürfen ausschließlich Teile verwen- steller empfohlen werden. det werden, die den ursprünglichen Gerätedaten • Sorgen Sie auch bei Lagerung des Artikels dafür, entsprechen. dass er sicher steht und nicht herunter- oder umge- rissen werden kann. • Concept C... -
Seite 5: Symbolerklärungen
*) ge kenn zeich net mit: Cd = Cad mi um, Hg Schutzklasse II = Queck sil ber, Pb = Blei Doppelte Isolierung Sicherung T 2,5 AL / 250 V Stromschlaggefahr – Gehäuse nicht öffnen. T2.5 AL 250 V Vor dem Sicherungswechsel Netzkabel entfernen. • Concept C... -
Seite 6: Übersicht
Übersicht Lieferumfang 1 x Subwoofer Concept C 1x Fernbedienung 1x USB-Kabel 1x Netzkabel 1x Lautsprecherkabel (15 m) 2x Satellitenlautsprecher C25FCR • Prüfen Sie, ob die Lieferung vollständig und unbe- schädigt ist. Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, wenden Sie sich bitte an unseren Service (siehe Seite 3). - Seite 7 Servicebuchse (nur für den Service-Techniker) BLUETOOTH / AUX IN / USB LED 2 (blau=BLUETOOTH, grün=AUX IN, rot=USB) SUBWOOFER VOLUME Drehregler für die Subwoofer-Lautstärke SPEAKER OUT Anschlussklemmen für die Satelliten-Lautsprecher POWER ON / OFF Netzschalter Anschlussbuchse für das Netzkabel Sicherung • Concept C...
-
Seite 8: Vorbereitung
• Bei einem Einsatz als PC-Soundsystem ist es sinn- Concept C voll, sich auf die Beschallung des PC-Arbeitsplatzes – also den Bereich wo Bildschirm und Hörer sich befinden – zu konzentrieren. • Bitte die Lautsprecher innerhalb der grauen Berei- che positionieren. Aufstellung als PC-Soundsystem • Concept C... -
Seite 9: Anschließen
1. Ziehen Sie den Netzstecker aller Geräte, die ver- bunden werden sollen, aus der Steckdose, damit ein versehentliches Einschalten ausgeschlossen ist. 2. Schließen Sie das Concept C gemäß der nachfol- genden Beispiele an Ihre Zuspieler an. • PC: – Anschluss an USB (5) mithilfe eines USB- Kabels. -
Seite 10: Satellitenlautsprecher Anschließen
– Die Adern der Lautsprecherkabel sind durch unterschiedliche Farben oder For- men gekennzeichnet. 1. An der Rückseite des Concept C befinden sich die Anschlussklemmen SPEAKER OUT (13) für die Satellitenlautsprecher. Verlegen Sie die Lautsprecherkabel vom Subwoo- fer zu jedem der Satellitenlautsprecher. -
Seite 11: Fernbedienung
1. Schalten Sie das Concept C ein. 2. Positionieren Sie die Fernbedienung in einem Ab- stand von maximal 25 cm zum Concept C. 3. Halten Sie den seitlichen Taster (3) so lange gedrückt, bis der LED-Ring (2) zu blinken beginnt, und lassen Sie ihn dann los . -
Seite 12: Bedienung
Die LED 1 POWER / STANDBY (9) leuchtet im ein- Standby geschalteten Zustand grün. grün Eingeschaltet • Concept C in Standby schalten: Drehregler (1) so lange gedrückt halten, bis der LED-Ring (2) 3-mal blinkt. Die LED 1 POWER / STANDBY (9) leuchtet im Standby-Modus rot. -
Seite 13: Pairing Bluetooth
Pairing Bluetooth Über Bluetooth können Sie ein kompatibles Quellge- rät (z.B. ein Smartphone) drahtlos mit dem Concept C verbinden. Die Tonausgabe des Quellgerätes erfolgt dann über den Concept C. Um eine Verbindung herzustellen, müssen beide Geräte gekoppelt werden (englisch „pairing“). Dabei sollte der Abstand zwischen dem Concept C und dem Quellgerät nicht mehr als 1 m betragen. -
Seite 14: Reinigung Und Pflege
– Verwenden Sie möglichst nur klares Was- ser ohne Reinigungszusätze. Bei hartnä- ckigen Flecken können Sie mildes Seifen- wasser verwenden. – Verwenden Sie auf keinen Fall scharfe Reiniger, Spiritus, Verdünner, Benzin oder Ähnliches. Solche Reinigungsmittel kön- nen die empfindliche Gehäuseoberfläche beschädigen • Concept C... -
Seite 15: Hilfe Bei Störungen
Grundsätzlich ist das Concept C Sorgen Sie dafür, dass von der Quelle ein ein- rauscht. ein sehr rauscharmes System. wandfreies Signal zum Concept C gesendet wird. Meist „entlarvt“ das im Hoch- tonbereich sehr gut auflösende Boxensystem die mangelhafte Qualität einer Signalquelle (z.B. -
Seite 16: Eg-Konformitätserklärung Eu-Declaration Of Conformity
DIN EN 55024: 2011 DIN EN 60065:2011 DIN EN 62321:2005 ETSI EN 301489-1 V1.9.2 ETSI EN 301489-9 V1.4.1 ETSI EN 300328 V 1.8.1: Verordnung 1275/2008 Verordnung 0278/2009 Edgar van Velzen Geschäftsführer 06. März 2015 Ausstellungsdatum / Date of issue: • Concept C... -
Seite 17: Technische Daten
Maße (B x H x T) 31,5 x 34 x 32 cm Nettogewicht: 12 kg ohne Satelliten-Lautsprecher 13,6 kg mit Satelliten-Lautsprechern Weitere technische Daten erhalten Sie auf unserer Webseite. Alle Angaben ohne Gewähr. Technische Änderungen, Tippfehler und Irrtum vorbehalten. • Concept C... - Seite 18 • Concept C...
- Seite 19 • Concept C...
- Seite 20 Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service: Lautsprecher Teufel GmbH Tel.: +49 (0)30 - 300 930 0 Alle Angaben ohne Gewähr. BIKINI Berlin Fax: +49 (0)30 - 300 930 930 Technische Änderungen, Tippfehler Budapester Straße 44 www.teufel.de...
